一、导言：工程师的“黄金选型”悖论
每一个硬件工程师都曾面临这样的困境：项目音频部分需求明确——需要1-2W功率，电池供电，音质“不要太差”，成本“越低越好”，还要快速出样。打开供应商选型表，成百上千颗芯片，参数眼花缭乱：有D类需要加LC滤波器怕EMI，有AB类但静态电流太大，有差分输入但外围复杂，有关断功能但POP声难以消除……
有没有一颗芯片，能同时满足：AB类的音质、接近D类的效率管理、差分输入的抗噪、极简的外围、以及傻瓜式的调试？

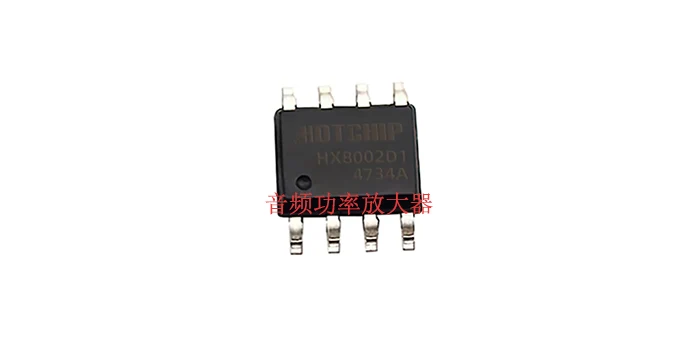

华芯邦HX8002D1正是为此而生。但规格书是“死的”，设计是“活的”。本文将抛开空泛的宣传，从一名音频系统工程师的实战角度，手把手教你如何基于HX8002D1，设计出一个可靠、高性能、且易于量产的音频子系统。
二、第一步：精准选型——确认HX8002D1是否适合你的项目
在画原理图之前，先用三个核心问题做决策：
功率真需要2.8W吗？
如果实际只需要0.5W（如耳机放大器或小型提示器），HX8002D1依然可以工作，但并非最优（有更小封装的芯片）。如果需要持续输出>2W且环境温度高（>60℃），建议考虑D类或加散热片。HX8002D1的甜蜜区在1W-2W（4Ω负载）。
音频源是什么？
是真正的差分信号（如某些Codec、DSP的差分输出）？还是单端信号（如蓝牙芯片、MCU的DAC）？若为单端，是否愿意增加一个运放做单端转差分，或接受单端接法带来的性能折扣？强烈建议用差分接法以发挥芯片全部实力。
电源环境干净吗？
直接电池供电（3.7V-4.2V）最理想。若是USB供电（5V），可能有纹波和浪涌，需加强滤波。若是DCDC升压供电，必须确保DCDC开关频率的纹波能被HX8002D1的PSRR抑制（57dB@1kHz足够，但更高频需外部滤波）。
决策结论：如果你的项目是3-5V供电、需要1-2W实际功率、音频质量要求“良好”（非发烧级）、PCB面积紧张、需要快速关断唤醒，那么HX8002D1就是你的答案。
三、第二步：原理图设计——每个元件的“降维解析”
参照规格书的“典型应用电路图”，我们逐一定义每个元件值及其物理意义。
1. 输入级设计
Ci1, Ci2 (输入电容)：取值0.1μF ~ 1μF，推荐0.47μF（X7R或NP0材质）。公式：fc = 1/(2π27kCi)。0.47μF给出约12.5Hz截止频率，完美保留音频。必须使用相同容值且高精度（10%以内），否则破坏差分平衡。
Ri1, Ri2 (输入电阻)：规格书典型应用为27kΩ。不要随意更改，因为它与内部反馈电阻Rf（150kΩ）确定了增益G=2*Rf/Ri= 2*150/27 ≈ 11.1倍（约20.9dB）。若要降低增益防削波，可增大Ri；反之减小Ri，但注意Ri不应小于10kΩ，以免加载前级。
Rf1, Rf2 (反馈电阻)：典型150kΩ。关键点：这两个电阻必须严格匹配，建议使用0.1%精度或至少1%精度的电阻，且布局时完全对称。任何失配都会直接降低共模抑制比。
2. 偏置与去耦
CBYP (Bypass电容)：1μF，X7R。它决定启动时间（90ms典型值）。不要小于0.47μF，否则POP声可能明显；也不要大于4.7μF，否则启动太慢（>300ms）。
CS (电源去耦电容)：并联组合：0.1μF（高频，靠近芯片VDD引脚放置） + 100μF ~ 220μF（低频，铝电解或钽电容，放置在电源入口）。
3. 输出级
无外部LC滤波器！AB类直接驱动扬声器。但注意：输出端OUTP和OUTN与扬声器之间不要串联磁珠或电感，这会破坏AB类功放的稳定性。只需保证扬声器线缆尽量短即可。
4. 控制接口
SD (关断引脚)：直接连接MCU GPIO。注意规格书默认高电平关机。若需默认工作，可加10kΩ下拉电阻。驱动电压逻辑：<0.3VVDD为低电平（工作），>0.7VVDD为高电平（关断）。
四、第三步：PCB布局——艺术与科学的结合
糟糕的布局会让完美的原理图功亏一篑。针对HX8002D1的SOP8封装，遵循以下“黄金法则”：
地平面分割与单点接地：
将PCB地分为功率地（连接Cout负极、芯片GND引脚）和信号地（连接Ri、Ci、CBYP的参考地）。
两者在芯片GND引脚（Pin7）下方或附近通过一个0Ω电阻或直接相连（但确保路径最短）。严禁将输入信号的返回电流流过输出大电流路径。
输入走线：差分对，短而平行：
从连接器或前级到IN+（Pin3）和IN-（Pin4）的走线，应并行走线，长度相等，越短越好。
两侧用地线或地铜皮包裹，形成共面波导结构，进一步屏蔽干扰。避免在差分线下走其他信号线。
电源与去耦电容的布局：
0.1μF电容必须最靠近VDD引脚（Pin6）和GND引脚（Pin7），距离<2mm。电流回路：VDD引脚 -> 电容 -> GND引脚，环路面积最小。
100μF大电容放置在靠近0.1μF电容的位置，但不必挤在一起。
散热设计：
SOP8封装主要通过引脚和底部裸露焊盘（若有）散热。虽然HX8002D1的SOP8可能无中心焊盘，但可以在芯片下方PCB上打9个或更多过孔，连接到背面的大面积铜箔区域，作为散热器。
五、第四步：关键调试与测试
硬件打样回来后，按顺序进行以下测试：
静态检查：
不上电，测量VDD与GND之间无短路。
测量OUTP与GND、OUTN与GND之间阻抗应在几欧姆到几十欧姆（取决于扬声器直流电阻），无对地短路。
上电与静态电流：
电源限流50mA，输出端不接扬声器（空载）。
拉低SD（使能工作），测量总电流。应在5-6mA左右（5V）。若远大于此值，检查CBYP是否漏电，或芯片是否损坏。
拉高SD（关断），电流应<1μA（可能需要高精度万用表）。
POP声测试：
连接8Ω负载或实际扬声器。
快速拉低SD（使能），用耳朵听是否有关机冲击声。若POP声明显，尝试增大CBYP到2.2μF。也可在MCU控制时序上，先释放SD，延迟100ms以上再开启音频数据流。
功率与失真测试：
输入1kHz正弦波差分信号（如从音频分析仪输出），幅度逐渐增大。
用示波器观察输出波形。当输出波形顶部或底部开始被削平时（正弦波变方波），此时电压峰值对应最大不削波功率。
使用音频分析仪测THD+N，验证是否达到规格书指标。若THD+N偏高，检查电源纹波和输入信号质量。
六、第五步：EMC与可靠性优化
虽然AB类功放EMI问题较少，但对于有认证要求的产品：
电源线上：在电源输入端增加磁珠（如100Ω@100MHz）和更大容量电容（如470μF），抑制传导骚扰。
输出线上：如果必须使用长导线连接扬声器（>20cm），可在每个输出端对地并联一个47pF~100pF的电容，限制高频辐射。但注意，过大的电容会与扬声器电感谐振，导致高频衰减甚至振荡，建议用RC串联网络（如10Ω+100pF）取代单纯电容。
整体屏蔽：将整个音频功放区域用接地铜皮包围，并多打过孔连接到主地。
七、量产考量：可制造性设计
元件采购：Ri, Rf, Ci使用5%或1%精度常规贴片即可，无需昂贵元件。CBYP推荐X7R材质，避免Y5V的电容值随温度剧烈变化。
测试点：在PCB上预留SD测试点（用于烧录测试关断功能）、OUTP/OUTN测试点（用于产线快速音频信号测试）、VDD测试点（测电压）。
散热一致性：确保贴片机在芯片GND引脚处有足够锡膏，焊接后芯片底部与PCB的间隙最小化，以利导热。
八、从优秀到卓越的最后一公里
HX8002D1是一颗“厚道”的芯片——它把关键性能都诚实地写在规格书里，不夸大，不隐藏。而作为工程师，我们的职责就是读懂这些参数背后的物理约束，并用严谨的设计实践将其兑现。
从选型决策，到原理图细节，再到布局调试的每一步，本文提供了一个完整的“设计脚手架”。遵循这些指南，你不仅能确保HX8002D1在你的产品中稳定工作，更能深刻理解如何用极简的架构，实现鲁棒的音频功能。记住，最好的设计，往往是那些“少即是多”的设计——而HX8002D1，正是实现这一理念的理想搭档。
