导语：便携式电子产品设计小型化，PCB的每一平方毫米都极其珍贵。作为硬件工程师，我们在选型时常在“性能”与“体积”之间做取舍。封装形式SOT23-5作为表面贴装工艺中的“常青树”，它究竟有什么魔力，能够成为充电管理、电压转换等电源类IC的标配？本文将对比SOT23-3封装，结合华芯邦HT4054V这款充电芯片，深入探讨其在现代高集成度电路设计中的独特价值。
一、不仅仅是多两个脚：SOT23-5的定义与特征
SOT23是“Small Outline Transistor”的缩写，即小外形晶体管封装。当我们谈论封装形式SOT23-5时，指的是具有5个引脚的小外形贴片封装。它是SOT23-3（三脚封装）的衍生版本。
SOT23-5核心特征：
紧凑的尺寸：标准SOT23-5封装体尺寸通常为2.9mm×1.6mm（长x宽），引脚间距为0.95mm。这使得它非常适合高密度PCB布局。
Gull Wing（鸥翼）引脚：引脚向外弯曲，这种设计不仅便于手工焊接和回流焊，还能有效吸收热应力，避免焊点开裂。
极佳的功耗表现：虽然体积小，但其通过PCB铜箔散热的能力较强，通常能处理0.3W到0.5W的功耗，满足大多数低功耗电源芯片的需求。
二、SOT23-5 vs SOT23-3：不仅是加法，更是迭代进化
很多初学者会问，为什么同样的功能，不选用更简单的SOT23-3？SOT23-5在SOT23-3的基础上并非简单的“多了两个脚”，而是功能的飞跃。
| 对比维度 | SOT23-3 | SOT23-5 |
| 典型应用 | 单一晶体管、MOSFET、稳压二极管 | LDO、DC-DC、电池充电管理IC、逻辑门 |
| 引脚配置 | 输入、输出、地（功能极度简化） | 独立的Vin、Vout、GND、Enable、FB/Prog |
| 功能优势 | 只能实现基础的通断或稳压 | 可编程性：通过第5脚（如Prog脚）设置参数 |
| 系统鲁棒性 | 缺乏控制逻辑，上电即工作 | 具备使能控制(CE)、状态指示(CHRG)等高级功能 |
核心优势：“Prog”与“Enable”带来的质变
以具体的芯片为例，华芯邦的HT4054V充电管理芯片采用了典型的SOT23-5封装。相比于早期的三端稳压器或充电芯片：
充电电流可编程：传统的SOT23-3无法灵活调整电流。而HT4054V的第5脚（PROG）通过外接一个电阻对地，即可在50mA到500mA范围内精确设置充电电流。这种设计既节省了外置昂贵的采样电阻，又实现了高度的灵活性。
系统级电源管理：在第3脚（CHRG）提供了开漏输出的充电指示引脚。工程师可以将这个引脚连接到MCU，实时监测电池是“充电中”还是“充满电”，这在智能穿戴设备中是刚需功能。
三、实战案例：华芯邦HT4054V如何定义SOT23-5的典范

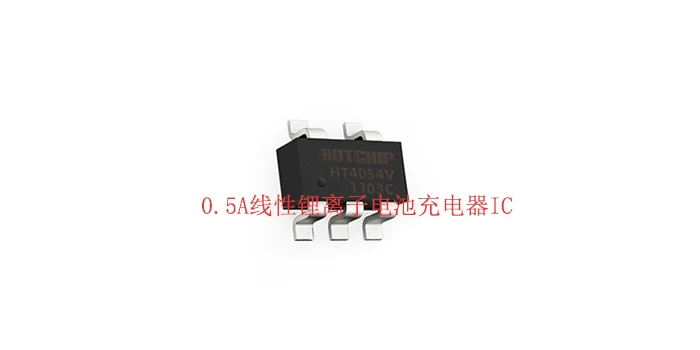

为了让大家更直观地理解SOT23-5的优势，我们以华芯邦（Hotchip）推出的HT4054V为例进行分析。这是一款专为单节锂离子电池设计的恒流/恒压线性充电器IC。
引脚功能分配解析：
Pin 1 (CHRG)：漏极开路充电状态输出。当电池充电时，此引脚被内部拉低；充满或待机时高阻态。这是SOT23-5多出的引脚带来的“沟通”能力。
Pin 2 (GND)：地。
Pin 3 (BAT)：充电电流输出。连接电池正极。
Pin 4 (VCC)：电源输入。
Pin 5 (PROG)：这是核心优势引脚。在此引脚对地接一个电阻（Rprog），芯片能精准编程充电电流。
相较于其他封装形式的优势：
对比SOT89封装：SOT89散热好，但体积大、只有三个脚，功能单一。HT4054V若采用SOT89，无法实现电流编程和状态指示。
对比DFN/QFN封装：DFN虽然更薄，但需要昂贵的钻孔和更精密的贴片设备。HT4054V的SOT23-5封装不需要底层散热焊盘，普通两层板、普通烙铁即可轻松焊接，极大降低了生产成本和研发门槛。
四、布局建议与EMC考量
在设计基于SOT23-5封装的电源芯片时，有几点布线技巧需牢记：
热设计是关键：虽然SOT23-5体积小，但当HT4054V工作在500mA满负载时，依然会有功耗。PCB设计时应确保Pin 2 (GND) 的铜皮面积尽可能大，通过过孔连接到地层散热。
输入电容就近原则：VCC (Pin 4) 的旁路电容必须紧贴引脚放置。SOT23-5引线电感较小，如果布局不合理，依然会引起电源振荡。
PROG引脚的抗干扰：连接PROG脚的电阻需尽量靠近芯片放置，且走线要短，避免耦合高频噪声导致充电电流不稳定。
封装形式SOT23-5之所以经久不衰，是因为它在微型化、散热能力和功能集成度之间找到了完美的平衡点。相比于SOT23-3，它赋予了硬件工程师更多的控制权和灵活性。华芯邦HT4054V这一类的智能电源IC，正是充分利用了这一封装特性，才能实现500mA充电、编程控制和状态指示的完美结合。对于正在设计TWS耳机、智能手表或便携式医疗设备的工程师而言，SOT23-5无疑是兼具性能和性价比的最优解。
