蓝牙耳机选 MEMS 麦克风，参数表翻多了容易陷入一种惯性：先看信噪比，再看是不是数字输出，然后对比价格。MP421A-AT12D 在这套惯性里并不占便宜——54 dB 的标称 SNR，放在数字麦动辄 65 dB 以上的语境里，确实不算亮眼。但如果把选型场景收窄到 TWS 通话降噪和柄式耳机的实际主板环境，这颗料的几组参数反而会变得扎眼：±1 dB 的灵敏度匹配、1.5 V 起的宽压工作、128 µA 的典型电流，以及 0.08% 的 THD。它们解决的都不是“极限性能”问题，而是量产一致性、续航和射频干扰下的存活率。
灵敏度 ±1 dB：双麦降噪方案里最容易被低估的“省事参数”
TWS 耳机做通话 ENC 或混合 ANC，双麦配对的一致性直接决定了算法需不需要额外做增益校准。两颗麦克风如果灵敏度偏差超过 2 dB，前馈和后馈信号在进入降噪算法之前就已经“不对等”了，软件补偿做得再精细，也会吃掉一部分底噪余量。MP421A-AT12D 的灵敏度标称是 -42 dB@1 kHz，公差压在 ±1 dB 以内。有拆机实测抽了 5 颗样品，常温下最大偏差 0.8 dB。这个数字意味着在产线上可以省掉一版灵敏度分选工序，对于月出货量几十万对的 TWS 项目，省下来的不只是一道测试工位，还有因为配对不良带来的算法调试周期。
当然，54 dB 的 SNR 需要放在正确的预期里看。折算成等效输入噪声大约是 34 dB SPL（A 计权），安静环境下人耳基本不可感知。它撑得住通话降噪和语音唤醒的近场拾音，但如果产品定位是“录音级”或对自噪声有苛刻要求的高端旗舰，这颗料不是那个方向的选择。它更适合的是：通话清晰度是核心体验、但 BOM 和续航同样不能让步的中端及入门 TWS。
128 µA 和 1.5 V：续航账本上的真实数字，以及低电压平台的“不挑供电”
TWS 耳机对功耗的敏感度不需要再论证。一颗麦克风多出 50 µA，两耳加起来就是 100 µA 的持续底噪电流，折算到整机续航上可能是分钟级的差异。MP421A-AT12D 的典型工作电流是 128 µA，最大值 160 µA。这个水平在模拟 MEMS 里属于低功耗梯队，不会成为续航预算里的显性负担。
更值得单独拎出来说的是它的工作电压下限。规格书标的是 1.5 V 到 3.6 V，而且明确写了“电压范围内灵敏度无变化”。很多 MEMS 麦的最低电压卡在 1.8 V，遇到某些低功耗蓝牙 SoC 内部 LDO 输出只有 1.6 V 到 1.7 V 的平台，就会出现“能工作但指标打折”的尴尬。实测 1.5 V 下灵敏度漂移小于 0.3 dB，基本上是“不挑供电”的状态。对于用纽扣电池或简化电源架构的柄式/颈挂式蓝牙耳机，这个宽压特性比多出来的几个 dB 信噪比更影响能不能顺利量产。
73 dB PSRR 和 -96 dBV(A) PSR：TWS 主板上的射频环境不会等你准备好
蓝牙耳机的主板是射频干扰的重灾区。2.4 GHz 蓝牙收发、电池充放电的开关噪声、LDO 的纹波，都会沿着供电线耦合进麦克风的输出。MP421A-AT12D 的 PSRR 做到 73 dB（1 kHz），针对 217 Hz 方波的 PSR 是 -96 dBV(A)。217 Hz 不是随机选的数字，它是 GSM 通信的帧频，也是在蓝牙耳机板上做干扰注入测试时常用的“压力频率”。有实测把 217 Hz 方波耦合到供电线上，输出底噪里几乎看不到明显的尖峰。
这组数据的工程含义是：后端 codec 的模拟输入端不需要再为了“盖住”麦克风带进来的射频残留而额外增加滤波复杂度。对于用模拟输出的方案来说，麦克风本身的电源抑制能力越强，板级滤波电路就可以越简洁，PCB 面积和 BOM 项都能省。
0.08% THD 和 130 dB AOP：不是给“Hi-Fi 监听”准备的，是给“吵的地方也能用”准备的
THD 0.08% 在 94 dB SPL、1 kHz 条件下测得。放在同价位模拟 MEMS 里，这个失真水平属于第一梯队，行业常见值在 0.1% 到 0.3% 之间。低失真的直接收益不是“听歌更好听”，而是通话链路里人声的自然度。麦克风本身不引入明显的非线性失真，后级 ADC 拿到的就是一个干净的模拟基底，降噪算法处理之后的残留失真也更可控。
130 dB SPL 的声学过载点则是另一层保险。正常通话大约 60 dB SPL，嘈杂街道可以到 80 到 90 dB，演唱会前排或建筑工地附近可能逼近 120 dB。130 dB 的 AOP 意味着即便在这些极端场景下，麦克风也不会进入削波区，通话的动态余量是够的。运动耳机用户呼吸冲击和风噪的瞬态声压，同样落在这个承受范围内。
模拟输出在 TWS 多麦趋势里并没有“过时”，只是分工变了
数字 PDM 麦克风在高端旗舰上确实越来越常见，接口简洁、抗干扰链路更短，这些都是事实。但模拟输出在 TWS 柄式耳机和豆式耳机的紧凑主板上有一个被低估的优势：多麦阵列的布线自由度。每颗数字麦克风需要独立的时钟线和数据线，当设计从单麦通话升级到双麦 ENC 甚至三麦波束成形时，PDM 总线的走线密度会迅速吃掉本就拮据的板边空间。模拟麦克风只需要各自的输出线加共享的电源和地，在需要 2 颗以上麦克风的主板上，走线复杂度反而更低。

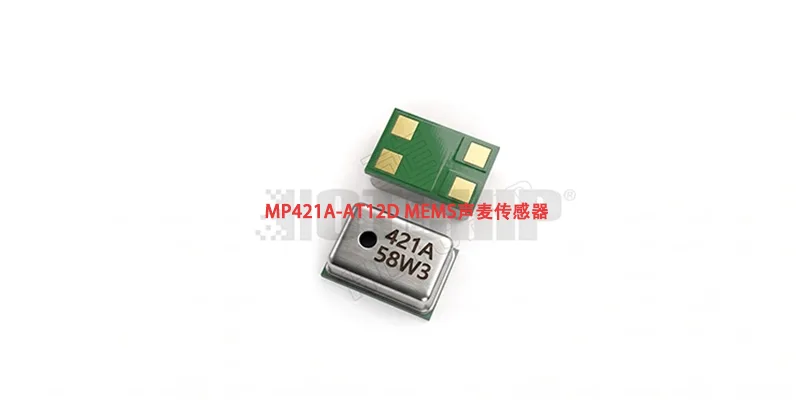

MP421A-AT12D 的 2.75 × 1.85 × 0.95 mm 金属 LGA 封装也是为这种紧凑堆叠准备的。顶部进音的结构意味着声孔要开在 PCB 的元件面，这限制了底部进音的某些堆叠方式，但在柄式 TWS 和常规豆式结构里，0.95 mm 的高度不会对前腔或柄部的堆叠构成硬约束。搭配高通 QCC514x、洛达 AB156x、杰理 AC700x 这类中端蓝牙平台时，±1 dB 的配对特性可以直接服务于双麦通话降噪，不需要在 SoC 端额外跑灵敏度补偿。
这颗料不是那种“放进任何耳机都能把音频指标拉满”的万金油。它的真实位置在：通话降噪是核心体验、续航和 BOM 有硬约束、射频环境不友好、产线希望少一道配对分选的中端 TWS 和柄式/颈挂蓝牙耳机。在这些项目里，128 µA 的电流、±1 dB 的一致性、1.5 V 的宽压下限和 73 dB 的电源抑制，比多出来的几 dB 信噪比更影响一款产品能不能按时、按成本、按良率落地。
