在MEMS麦克风的选型语境里，53dB信噪比、-42dB灵敏度往往不会被放在参数表的顶端被反复强调。高信噪比数字麦克风占据着“高端”“旗舰”的话语位置，而中端模拟MEMS麦克风则常常被归入“够用就好”的模糊地带。但真实的产品工程从来不是参数竞赛。TWS耳机的双麦降噪算法需要的是左右通道之间足够小的灵敏度失配，而不是每一颗都做到70dB信噪比；手机全面屏的声孔开在PCB元件面，需要的是顶部进音结构而不是底部进音的堆叠自由度；领夹麦克风一拖多场景下，后期剪辑师最不想面对的是几路音轨电平参差不齐。这些具体的、分散在不同品类中的工程约束，恰恰构成了MP421A-AT17D的切入空间。

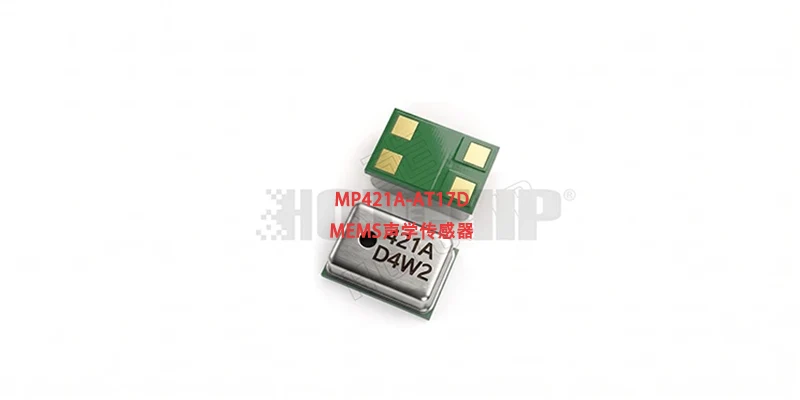

华芯邦（Hotchip）将MP421A-AT17D定义为一款全向、顶部开孔的模拟输出MEMS麦克风，采用2.75×1.85×0.95mm金属LGA封装，信噪比53dB，灵敏度-42dB@1kHz，工作电压1.5–3.6V，典型功耗128µA，AOP达到130dB SPL，THD低至0.08%，PSRR 73dB，PSR -96dBV(A)，灵敏度匹配控制在±1dB以内。这一组参数放在一起，指向的不是“极致性能”，而是一组围绕一致性、宽压兼容、抗射频干扰和结构适配性构建的工程平衡。本文从MP421A-AT17D的几个主打应用板块出发，展开这颗器件在实际产品定义中到底解决了什么问题、适合放在什么位置、以及在哪些场景下需要保持审慎。
一、TWS耳机与蓝牙音频：±1dB匹配精度和宽压工作区间的系统级价值
TWS耳机是MP421A-AT17D最直接的目标场景之一，也是这颗器件参数组合最具针对性的应用方向。官网将蓝牙耳机列入应用领域，而实际工程判断需要往参数背后再看一层。
双麦降噪——无论是通话ENC还是前馈ANC——对两颗或多颗麦克风之间的灵敏度一致性有刚性要求。如果左右耳或前后馈麦克风的灵敏度偏差过大，降噪算法需要额外做通道校准，量产阶段甚至需要增加筛选或软件补偿工序。MP421A-AT17D标称的±1dB灵敏度匹配，在工程评估中的实测偏差可以控制在更小的范围内，这意味着在采用模拟输入架构的TWS方案中，双麦一致性可以直接从器件规格书上获得保障，而不必把不确定性留到产线。对于搭配高通QCC514x、洛达AB156x、杰理AC700x等中端蓝牙平台的TWS产品，这一特性直接降低了算法调参和量产校准的复杂度。
宽电压范围是另一个容易被低估的工程细节。1.5V的最低工作电压，在TWS和便携音频设备中意义明确：部分低功耗蓝牙SoC内部LDO输出可能低至1.6V–1.7V，尤其是在纽扣电池或超低功耗待机场景下。如果麦克风的最低工作电压卡在1.8V，电源架构就被迫增加额外的升压或稳压环节，而MP421A-AT17D在1.5V下仍能正常工作，实测灵敏度漂移在0.3dB以内，为电源设计留出了余量。同时，规格书标注“电源电压灵敏度损失——电压范围内无变化”，意味着电池从满电放电到低压截止的过程中，麦克风增益不会随供电轨电压下滑而漂移，省去了一颗LDO或软件电压补偿。
射频抗干扰是蓝牙耳机场景的第三个关键维度。TWS耳机工作在2.4GHz无线环境中，GSM/TD-LTE的217Hz帧谐波耦合是音频链路中典型的干扰来源。MP421A-AT17D的PSRR为73dB，PSR为-96dBV(A)（100mVpp方波@217Hz），在电源纹波耦合测试中输出底噪几乎不出现可辨识的尖峰。这一表现让它在不需要额外增加LDO或增大滤波电容的条件下，就能在无线射频环境下维持干净的音频输出。AOP 130dB SPL则覆盖了运动风噪、呼吸冲击以及K歌等瞬时高声压场景，避免削波失真。典型128µA的电流在TWS耳机的功耗预算中不构成负担，对于柄部或前腔空间受限的结构，2.75×1.85×0.95mm的封装尺寸也提供了足够的布局灵活性。
需要明确的是，53dB信噪比处于中端定位。对于以通话降噪和语音交互为核心功能的入门级到中端TWS，这一信噪比足以支撑清晰的语音链路；但如果产品定义指向高保真音乐回放或旗舰级ANC对极低底噪的要求，53dB的SNR则不应当被勉强拉伸到它不擅长的位置上。MP421A-AT17D在TWS场景中的合理站位，是通话麦克风、前馈ANC麦克风，或者一拖多无线音频系统中的发射端拾音单元，而不是以“全场景高保真”的叙事去覆盖所有麦克风位置。
二、手机、平板与笔记本电脑：顶部进音如何匹配全面屏与轻薄化结构
华芯邦在MP421A系列的产品说明中明确指出，MP421A系列采用顶部进声设计，适用于全面屏设备。这一句简短的产品定位，实际上解释了MP421A-AT17D在移动终端品类中的结构逻辑。
手机和平板电脑的声学设计长期面临一个矛盾：麦克风需要声孔与外界连通，而正面屏占比的持续提升不断压缩边框和面板上可用于开孔的区域。底部进音麦克风要求声孔开在PCB的背面或底部方向，在整机堆叠中往往需要额外的导声结构或让位于其他器件的布置。MP421A-AT17D的顶部开孔结构允许声孔直接朝向PCB元件面，在全面屏设备的紧凑堆叠中提供了另一种布局选择。2.75×1.85×0.95mm的薄型金属LGA封装，配合0.022g的重量，对手机中框或平板边框内部的高度容差较为友好。
在笔记本电脑场景中，应用逻辑则更多落在语音交互和视频通话的拾音一致性上。笔记本的麦克风阵列通常布置在屏幕边框或转轴附近，空间限制与手机不同，但对多麦阵列的灵敏度匹配要求同样存在。±1dB的一致性为波束成形或简单的双麦降噪提供了可预期的通道匹配基础，而宽电压特性在笔记本的USB-C供电或电池供电架构中同样减少了电源设计的额外约束。128µA的典型功耗在笔记本的整机功耗预算中几乎可以忽略，PSRR和PSR指标则有助于在Wi-Fi和蜂窝射频共存的环境中维持音频链路的干净度。
一个需要保持诚实的地方在于，手机和笔记本的旗舰音频体验往往由高信噪比数字麦克风或更高规格的模拟器件承担，MP421A-AT17D在这些品类中更适合定位为语音采集、通话降噪、视频会议拾音等对“清晰度”和“稳定性”要求明确、但对“录音级信噪比”不苛求的通道。它解决的是结构适配和量产一致性的问题，而不是去替代高端录音麦克风。
三、可穿戴设备与新兴音频配件：小封装、低功耗与抗机械应力构成的组合门槛
可穿戴设备对MEMS麦克风的约束是多维的：空间、功耗、可靠性、以及在有限BOM成本下的拾音质量。MP421A-AT17D的封装尺寸和128µA功耗直接对应了智能手表、智能手环以及轻量化蓝牙音频配件的物理边界。
华芯邦的MEMS麦克风产品线中，MP421A系列与MP381A、MP261D等型号覆盖了从笔记本/手机到TWS/穿戴设备的差异化定位。MP421A-AT17D的顶部进音结构在可穿戴设备中同样具有结构价值：智能手表的声孔通常开在表壳侧面或底面，但主板布局的朝向取决于具体ID设计，顶部进音为结构工程师提供了一个不必围绕麦克风进音方向重新排布整块PCB的选项。可靠性方面，规格书中的机械冲击测试条件为10,000G脉冲（X/Y/Z方向，灵敏度变化±3dB以内），跌落测试为1.5m到钢板18次功能无异常，ESD-HBM ±2kV（I/O引脚）和ESD-LID-GND ±8kV（外壳对地）均已覆盖。对于佩戴在手腕、头部或衣领上的设备，这些机械和静电耐受指标是量产可靠性的底线。
在无线领夹麦克风这一快速增长的新兴品类中，MP421A-AT17D的参数组合呈现出另一种适配逻辑。领夹麦克风通常一拖二甚至一拖四使用，多颗发射器之间的灵敏度一致性直接影响后期剪辑时多轨电平的可对齐程度。±1dB的匹配精度意味着多颗麦克风装机时无需逐颗校准，生产测试环节可以省去一道筛选工序。AOP 130dB SPL对领口近嘴拾音场景中的情绪爆发、突发高声压提供了削波余量，128µA的功耗对发射器有限电池容量下的续航目标构成正向贡献。PSRR 73dB和金属罐LGA封装的屏蔽结构，则在2.4GHz无线传输环境中为音频链路的稳定性提供了物理层保障。当然，领夹麦克风的高端产品线正在向更高信噪比和数字输出方案演进，MP421A-AT17D在这一品类中的合理位置是中端及性价比导向的无线音频系统，以一致性、抗射频和低功耗作为核心卖点，而不是以录音级信噪比去对标广播级产品。
四、选型视角的收束：MP421A-AT17D适合被放在什么位置
把上述应用场景放在一起看，MP421A-AT17D的工程画像比“53dB信噪比模拟麦克风”这一句描述要具体得多。它的竞争力不在于单项参数的领先，而在于一组参数在特定应用约束下的组合适配度：顶部进音结构匹配全面屏和紧凑堆叠，±1dB匹配精度降低多麦阵列的量产校准成本，1.5V宽压工作区间减少电源架构的额外器件，PSRR/PSR指标在射频密集环境中提供可预期的抗干扰基线，128µA功耗和2.75×1.85×0.95mm封装覆盖可穿戴与便携音频的物理边界，130dB SPL AOP为高声压场景保留失真余量。
这颗器件最适合的选型位置，是那些以语音交互、通话降噪、多麦一致性、结构紧凑性为核心诉求，而对录音级信噪比没有刚性要求的产品通道。TWS通话麦克风与前馈ANC、手机/平板/笔记本的语音采集、智能手表与手环的语音交互、中端无线领夹麦克风的一拖多发射端，是MP421A-AT17D参数组合能够直接转化为工程收益的板块。反之，如果产品定义的核心指标是高保真录音、旗舰ANC的极低底噪、或需要数字PDM接口以简化后端架构，则应当将评估范围扩展到更高信噪比的数字或模拟器件，而不是试图用一颗中端模拟麦克风覆盖它并不擅长的高端声学任务。
在国产MEMS麦克风替代的叙事中，中等性能区间（53–58dB SNR）的国产方案已经具备成熟的替代能力，尤其适合对性价比敏感的消费类音频产品。MP421A-AT17D的真正价值，不在于宣称“对标一切高端料号”，而在于用一组经过工程验证的参数，把多麦一致性、宽压兼容、射频抗扰和结构适配这几件具体的事，做到可量化、可复现、可量产。对于正在定义下一款TWS、可穿戴设备或无线音频配件的硬件团队来说，这颗器件值得被放进选型清单的“中端高一致性模拟方案”一栏，而不是被放进“旗舰性能”的对标表中。
