3A充电3.4A放电集成TYPE_C协议移动电源SoC PB3157C

3A充电3.4A放电集成TYPE_C协议移动电源SoC PB3157C

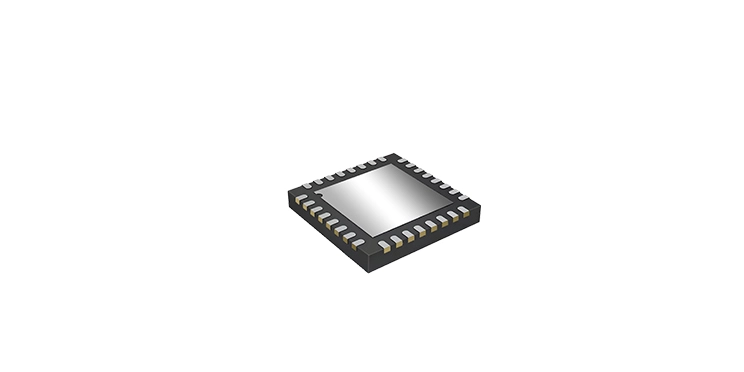

PB3157C适用于1-4灯大电流移动电源,是一款集成升压转换器、锂电池充电管理、电池电量指示和TYPE_C协议的多功能电源管理SoC,为移动电源提供完整的电源解决方案。PB3157C采用QFN32 5*5mm 封装。

1、规格参数

(除特殊说明外,所有参数均在室温下测得,并以 GND 端电位为 0 电位)

参数 符号 测试条件 最小值 典型值 最大值 单位
充电系统
输入电压 VIN 4.75 5 5.5 V
充饱状态输入电流 IVIN VIN=5V,BTP=4.2V

(不含指示灯电流)

1 2 mA
充电目标电压 VTRGT VSET悬空 4.18 4.22 4.26 V
充电电流 ICHRG VIN端 2.1 A
涓流充电电流 ITRKL VIN=5v,BAT=2.0v 90 120 150 mA
涓流截止电压 VTRKL 2.9 3 3.1 V
再充电阈值 VRCH 4.06 4.1 4.14 V
充电截止时间 TEND 20 24 27 Hour
输入过压保护 Vovp_ch 5.55 5.7 5.85 V
输入过压迟滞 Vovp_hys 100 mV
输入欠压保护 VUVLO 上升电压 4.4 4.5 4.6 V
欠压保护迟滞 VUVLO 200 mV
升压系统
电池工作电压 VBAT 2.8 4.4 V
开关工作电池输入电流 IBAT VBAT=3.7V, VOUT=5.1V,

(不含指示灯电流)

4 mA
DC 输出电压 VOUT VBAT=3.7V @0A 5.0 5.10 5.20 V
VBAT=3.7V @3.4A 4.8 5.18 V
输出电压纹波 ΔVOUT VBAT=3.7V, VOUT=5.0V,

fs=500KHz

100 mV
升压系统供电电流 Ivout 3.4 3.8 4.2 A
负载过流检测时间 TUVD 输出电压持续低于 4.2V 3.5 5 6.5 ms
负载短路检测时间 TOCD 输出电压持续低于 2V 150 200 us
控制系统
开关频率 fs 开关频率 450 500 550 KHz
PMOS 导通电阻 Rdson 10 15 25
NMOS 导通电阻 10 15 25
电池输入待机电流 ISTB VIN=0V,VBAT=3.7V 50 uA
LED 照明驱动电流 Ilight 20 30 40 mA
LED 显示驱动电流 IL1 IL2 IL3 3 mA
自动关机负载电流 Iauto_off 60 mA
负载自动检测时间 TloadD 负载电流持续小于40mA 27 32 37 s
短按键唤醒时间 TOnDebounce 30 50 500 ms
打开 light 时间 TKeylight 1.2 2 3 s
热关断温度 TOTP 上升温度 140
热关断温度迟滞 ΔTOTP 40

2、产品特性

  • 同步开关充放电

3.4A同步升压转换,3A 同步开关充电升压效率高达95%,CC/CV输出充电效率高达93%,三段式充电内置电源路径管理,支持边充边放支持小电流放电模式。

  • 充电

自适应充电电流调节,匹配所有适配器支持 TYPEC 口 3A、MICRO B 口 2A 充电TYPEC只能用适配器充电,防止DRP设备误放电支持4.20V、4.30V,4.35V,4.40V电池支持电池温度NTC 保护。

  • 电量显示

支持 4 / 3/ 2/1 颗 LED 电量显示电池电量曲线可编程,显示灯更均匀。

  • 功能丰富

自动检测手机插入和拔出集成 TYPE-C DRP 协议,支持单口输入输出支持负载大电流线补功能集成双路手机充电电流智能识别DCP。

  • 低功耗

智能识别负载,自动进待机。

  • BOM 极简

功率 MOS 内置,单电感实现充放电500KHz开关频率,可支持 1uH 电感。

  • 多重保护、高可靠性

输出过流、过压、短路保护输入过压、过充、过放、过流放电保护整机过温保护,电池温度 NTC 保护ESD4KV,瞬间耐压 11V。

  • 深度定制
  • I2C 接口,可灵活、低成本定制方案

3、典型应用电路图

典型应用电路图PB3157C

4、管脚图及功能说明

QFN32 55mm PB3157C
QFN32 55mm
引脚名 引脚号 功能说明
L2 1 电量灯驱动引脚 L2,I2C 功能时为 SDA
L3 2 电量灯驱动引脚 L3,I2C 功能时为 MCU 唤醒引脚
VSET 3 电池类型设置,4.20V/4.35V/4.40V
VTHS 4 电池平台选择
RSET 5 电池内阻补偿,可微调电量曲线
NTC 6 温敏电阻检测引脚
AGND 7 模拟地
KEY 8 按键输入引脚
BAT 9 升压输入引脚,连接锂电池正极
VBUS 10 VBUS 充电电源检测引脚
VBUSG 11 VBUS 充电输入 PMOS 控制引脚
CC1 12 TYPE-C 检测引脚 CC1
CC2 13 TYPE-C 检测引脚 CC2
LX 14-18 DC-DC 开关节点,连接电感
VOUT 19-22 5V 输出引脚
VIN 23-24 5V 输入引脚
DMC 25 输出 DCP D1-
DPC 26 输出 DCP D1+
DMA 27 输出 DCP D0-
DPA 28 输出 DCP D0+
DMB 29 输入 DCP D-
DPB 30 输入 DCP D+
LIGHT 31 照明灯驱动引脚,开漏输出
L1 32 电量灯驱动引脚 L1,I2C 功能时为 SCL
EPAD 33 功率地和散热地,需要保持与 GND 良好接触

5、功能特色

(1)充电管理模块

(2)升压模块

(3)边充边放

(4)指示灯功能

(5)手电灯控制功能
