蓝牙耳机备用电源PB1153

蓝牙耳机备用电源PB1153

PB1153适用于1-4灯蓝牙耳机充电仓,是一款集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC,为蓝牙耳机提供完整的备用电源解决方案。
PB1153的高集成度与丰富功能,使其在应用时仅需极少的外围器件,并有效减小整体方案的尺寸,降低BO成本。PB1153采用的封装形式为ESOP8。

1、规格参数

(除特别说明,TA=25℃,L=1uH)

参数 符号 测试条件 最小值 典型值 最大值 单位
充电系统
输入电压 VIN 4.75 5 5.5 V
充电过压保护 Vinovp 5.6 6.1 V
充电过压保护恢复 Ovp_Vin_RE 5.2 5.6 V
充电目标电压 VTRGT 4.2V系统 4.22 V
充电目标电压 VTRGT 4.35V系统 4.37 V
充电电流 ICHRG VIN=5V,BAT=3.9V 1.1 A
涓流充电电流 ITRKL VIN=5V,BAT=2.7V 100 mA
涓流截止电压 VTRKL 2.95 V
再充电阈值 VRCH 4.1 V
输入欠压保护 VUVLO 上升电压 4.5 V
欠压保护迟滞 VUVLOH 200 mV
升压系统
电池工作电压 VBAT 2.8 4.4 V
启动电压 Vst 3.2 V
DC输出电压 VOUT VBAT=3.7V 5.05 V
输出电压纹波 ΔVOUT VBAT=3.7V,VOUT=5.0V,fs=500KHz 200 mV
升压系统供电电流 Ivout VBAT=3.7V 1.5 A
负载过流检测时间 TUVD 输出电压持续低于  3.5V 5 ms
负载短路检测时间 TOCD 输出电流持续大于  1.5A 200 us
控制系统
开关频率 fs 500 KHz
PMOS导通电阻 RDSON 120
NMOS导通电阻 120
电池输入待机电流 ISTB VIN=0V,VBAT=3.7V 20 uA
LED照明驱动电流 Key VBAT=4.2V 50 mA
LED显示驱动电流 IL1~4 VBAT=3.7V 3 mA
负载自动关机电流 I-aoff-load VBAT=3.7V 5 mA
负载自动检测时间 TloadD 负载电流持续小于I-aoff-load 8 S
欠压关机 Vuvo 2.8 V
欠压恢复 Vuvd 3.2 V
短按键唤醒时间 TOnDebounce 50 ms
热关断温度 TOTP 上升温度 150
热关断温度迟滞 ΔTOTP 40

2、产品特性

  • 同步开关充放电

5A同步升压转换,1.1A同步开关充电;

升压效率最高达93%;

充电效率最高达92%;

内置电源路径管理,支持边充边放;

  • 充电

自适应充电电流调节,匹配所有适配器;

充电电压精度:±0.6%;

支持 20V/4.35V电池(通过2脚外接电阻选择,不接电阻为4.20V电池,接47K对地为4.35V电池);

  • 电量显示

支持4/3/2/1颗  LED电量显示;

  • 功能丰富

按键开机,双击按键关机,长按按键开/关照明灯;

内置照明灯驱动,不需限流电阻;

自动检测手机插入和拔出;

  • 低功耗

智能识别负载,自动进待机;

待机功耗小于20µA;

  • BOM极简

功率 MOS内置,单电感实现充放电;

  • 多重保护、高可靠性

输出过流、过压、短路保护;

输入过压、过充、过放、过流放电保护;

整机过温保护,带电池NTC功能;

ESD 4KV;

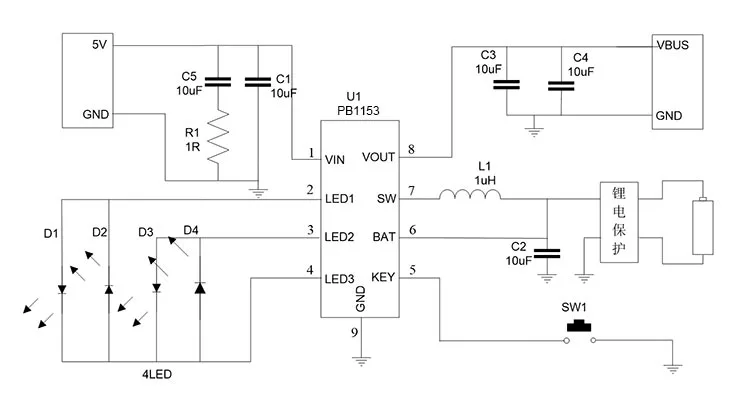

3、典型应用电路图

华芯邦典型应用电路图PB1153

4、管脚图及功能说明

华芯邦ESOP-8 PB1153
ESOP-8
引脚名 引脚号 功能说明
VIN 1 DC5V 充电输入引脚
LED1 2 LED驱动引脚1
LED2 3 LED驱动引脚2
LED3 4 LED驱动引脚3
KEY 5 按键输入,照明灯驱动复用
BAT 6 升压输入引脚,连接锂电池正极
SW 7 DC-DC 开关引脚
VOUT 8 5V升压输出引脚
PowerPAD 9 Connect to GND
