1、规格参数
（VIN=5V；TJ=25℃，除非另有说明）
| 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
| VCC | 输入电源电压 | 4.25 | 6 | V | ||
| ICC | 输入电源电流 | 充电模式（3），RPROG=10K | 110 | 500 | µA | |
| 待机模式（充电终止） | 40 | 80 | ||||
| 关断模式（RPROG 未连接，VCC﹤VBAT，VCC﹤VUV） | 30 | 60 | ||||
| VFLOAT | 可调输出（浮充）电压（不可调） | IBAT=30 mA，ICHRG=5 mA | 4.158 | 4.2 | 4.242 | V |
| IBAT | BAT 端电流 | RPROG = 10k,电流模式 | 90 | 100 | 120 | mA |
| RPROG = 2k,电流模式 | 450 | 500 | 550 | |||
| VBAT=4.2V，待机模式 | 0 | 2.5 | 5 | µA | ||
| 关断模式, RPROG 未连接并且VCC=0） | 0 | 2 | ||||
| 休眠模式，VCC=0V | 0 | 2 | ||||
| ITRIKL | 涓流充电电流 | VBAT﹤VTRIKL，RPROG = 10k | 10 | mA | ||
| VTRIKL | 涓流充电阈值电压 | RPROG = 10k，VBAT Rising | 2.8 | 2.9 | 3 | V |
| VUV | VCC 欠压锁定阈值 | From VCC Low to High | 3.5 | 3.7 | 3.9 | V |
| VUVHYS | VCC 欠压锁定滞后 | From VCC High to Low | 3.4 | 3.6 | 3.8 | mV |
| VMSD | 手动关断阈值电压 | PROG Pin 上升 | 1.1 | V | ||
| PROG Pin 下降 | 0.9 | |||||
| VASD | VCC-VBAT 阈值电压 | VCC 从低到高 | 100 | mV | ||
| VCC 从高到低 | 30 | |||||
| ITERM | C/10 终止电流阈值 | RPROG = 10k(4) | 10 | mA | ||
| RPROG = 2k | 50 | |||||
| VPROG | PROG 端电压 | RPROG = 10k,电流模式 | 0.9 | 1.03 | 1.1 | V |
| VCHRG | CHRG 端输出低电压 | ICHRG = 5mA | 0.2 | 0.4 | V | |
| ΔVRECHRG | 电池阈值电压 | VFLOAT – VRECHRG | 100 | mV | ||
| TLIM | 热保护温度 | 120 | ℃ | |||
| tSS | 软启动时间 | IBAT = 0 to 1000V/RPROG | 100 | µs | ||
| tRECHRGE | 再充电比较器过滤时间 | VBAT High to Low | 2 | ms | ||
| tTERM | 终止比较器过滤时间 | IBAT Falling Below ICHG/10 | 2 | ms | ||
| IPROG | PROG 端上拉电流 | 2 | µA |
注：超出最大工作范围可能会损坏芯片。
2、产品特性
- 可达500mA 的可编程充电电流
- 无需外接MOSFET、检测电阻、反向二极管
- 恒流/恒压模式操作，具有热保护功能
- 可通过USB 端口为锂电池充电
- 具有1%精度的预设充电电压
- 待机模式下电流为40uA
- 9V 涓流充电电压
- 软启动限制了浪涌电流

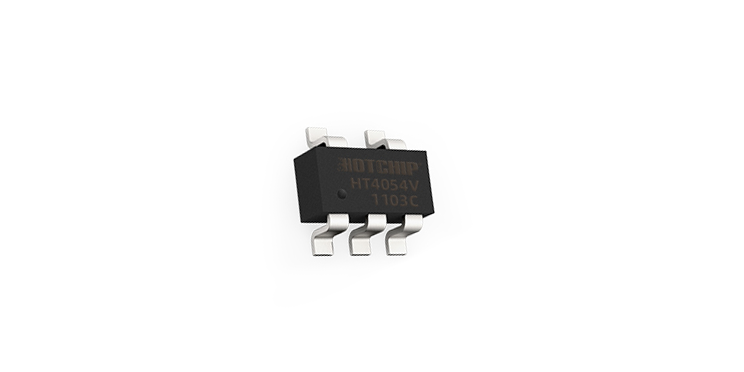

- 采用SOT23-5封装

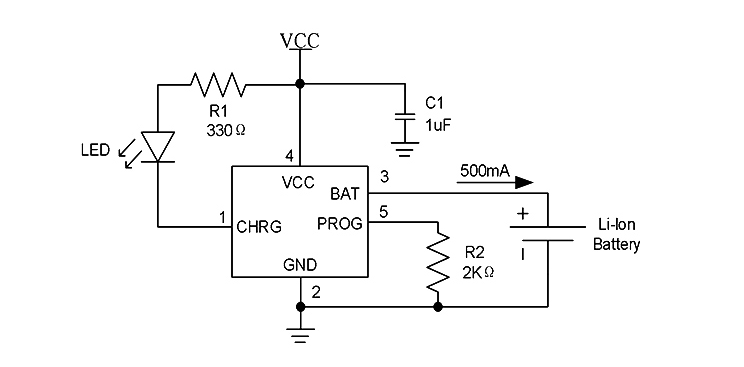

3、典型应用电路图
4、管脚图及功能说明
| 引脚名 | 引脚号 | 功能说明 |
| CHRG | 1 | 充电指示端 | |
| GND | 2 | 地 | |
| BAT | 3 | 充电电流输出端 | |
| VCC | 4 | 电源端 | |
| PROG | 5 | 充电电流设定端 |
