HT4091HA 是一款输入电源耐压高达 30V 、具备 OVP 保护功能的完整的单节锂离子电池线性充电管理芯片，适用于 USB 电源或适配器电源工作。采用涓流/恒流/恒压三段式充电，可提供最大为 1.2A 的可编程充电电流。其底部带有散热片的 ESOP8/DFN3*3-8/DFN2*2-8 封装与较少的外部元件数目使得HT4091HA 成为便携式应用的理想选择。HT4091HA 的 CHRG、STDBY 引脚耐压最高也可达到 30V。
由于 HT4091HA 内部采用了反向阻断 MOSFET 架构，因此 BAT 端也可耐 15V 高压，再加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压为 4.05V/4.2V/4.35V，充电电流通过一个电阻器进行外部设置。当充电电压达到最终浮充电压之后，充电电流降至设定的恒流充电电流值的 1/10 时，HT4091HA 将自动终止充电循环。
输入电压被拿掉时，HT4091HA 自动进入一个低电流状态，将电池漏电流降至1uA 以下。HT4091HA在有电源时也可置于停机模式：CE 引脚置高电平或拿掉 PROG 电阻。HT4091HA 其它特点包括：电源OVP（过压保护）、输入欠压锁定、自动再充电、CE 使能端控制、电池反接保护、充电状态双输出、无电池和故障状态显示等。
特点
- 最高 30V电源输入(需按典型电路应用)
- 高达 1A 的可编程充电电流
- 用于单节锂离子电池
- 恒定电流/恒定电压操作，有温度自适应可实现充电速率最大化
- 精度达到±1%的预设充电电压
- 充满截止电压 4.05V/4.2V/4.35V
- 输入电压 6.5V 时芯片 OVP 保护
- 充电状态双输出、无电池和故障状态显示
- 低于 C/10 充电终止
- 涓流充电电流 C/10
- 无电源时电池漏电小于1uA
- 2.9V 涓流充电
- 软启动限制了浪涌电流
- 电池反接保护功能
- 多种封装：ESOP/DFN
应用
- 各种移动式设备、各种充电器
- 台灯
- 电子烟
绝对最大额定值
- 输入电源电压（VCC）：-0.3V～30V
- PROG：-0.3V～6V
- BAT：-4.2V～15V
- CHRG ：-0.3V～30V
- STDBY ：-0.3V～30V
- CE：-0.3V～6V
- BAT 短路持续时间：连续
- BAT 引脚电流：1000mA
- 最大结温：135℃
- 工作环境温度范围：-40℃～85℃
- 贮存温度范围：-55℃～150℃
- 引脚温度（焊接时间 10 秒）：260℃

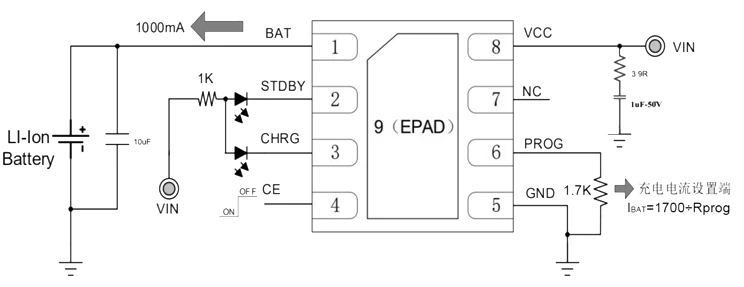

典型应用
注：输入端 电容,耐压选择输入最高电压 1.5~2 倍;CE 脚内部自带下拉，如不需外部控制停机,此引脚可悬空或接 GND。
引脚排列
引脚定义
| 管脚 | 符号 | 描述 |
| 1 | BAT | 电池正端 |
| 2 | STDBY | 充电完成状态指示端 |
| 3 | CHRG | 正在充电状态指示端 |
| 4 | CE | 芯片充电功能使能端，低电平有效，低/悬空时充电,高时不充电 |
| 5 | GND | 电源地 |
| 6 | PROG | 充电电流设置端 |
| 7 | NC | 不连接 |
| 8 | VCC | 充电器正端 |
| 9 | EPAD | 增强散热功能，连接GND |
电气特性
除特殊说明外，电气参数均在 TA =+ 25℃，VCC = 5V 下测试。
| 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 电源 VCC 端 | ||||||
| Vacc | 输入电源电压最大耐压值 | \ | \ | \ | 30 | V |
| Vcc | 工作电源电压 | \ | 4.6 | 5 | 6 | V |
| Vuv | Vcc欠压锁定阈值 | Vcc从低到高 | \ | 3.5 | \ | V |
| Vuv_hys | Vcc欠压锁定迟滞 | Vcc从高到底 | \ | 200 | \ | mV |
| Vovp | Vcc过压锁定阈值 | Vcc从低到高 | \ | 6.5 | \ | V |
| Vovp_hys | Vcc过压锁定迟滞 | Vcc从高到底 | \ | 200 | \ | mV |
| Vasd | Vcc – Vbat阈值电压 | Vbat=3.7V，VCC从低到高 | \ | 100 | \ | mV |
| Vasd_hys | Vcc – Vbat阈值电压迟滞 | Vbat=3.7V，VCC从高到低 | \ | 50 | \ | mV |
| IIN | 输入电源电流 | 充电模式（RPROG=1.7K） | \ | 265 | \ | uA |
| 待机模式（充电终止） | \ | 225 | \ | uA | ||
| 停机模式（Vce=5V） | \ | 35 | \ | uA | ||
| 电池 BAT 端 | ||||||
| VFLOAT | 稳定输出（浮充）电压 | 0℃≤TA≤85℃ | 4.158 | 4.2 | 4.242 | V |
| △VRECHRG | 再充电电池阈值电压 | VFLOAT – VRECHRG | 100 | 150 | 200 | mV |
| VTRIKL | 涓流充电阈值电压 | RPROG=1.7K，VBAT从低到高 | 2.75 | 2.9 | 3.05 | V |
| VTR_HYS | 涓流充电迟滞电压 | VBAT从高到低 | \ | 250 | \ | mV |
| Icc | BAT端恒流充电电流 | RPROG=1.7K | 900 | 1000 | 1100 | mA |
| RPROG=3.4K | 450 | 500 | 550 | mA | ||
| ITRIKL | 涓流充电电流 | VBAT＜VTRIKL | 80 | 100 | 120 | mA |
| Ibat_leakage | BAT端漏电流 | Vcc浮空，Vbat=3.7V | \ | \ | -1 | uA |
| Ibat_stdby | BAT端待机电流 | 待机模式（充电终止） | \ | 6 | \ | uA |
| Trechrge | 再充电延迟时间 | BAT由高到低 | \ | 1 | \ | mS |
| Tterm | 终止充电延迟时间 | Ibat降至Ichrg/10以下 | \ | 1 | \ | mS |
| Tss | 软启动时间 | Ibat=0至Ibat=1100V/Rprog | \ | 20 | \ | uS |
| Rds_on | 功率管导通电阻 | Vcc与BAT之间 | \ | 850 | \ | mΩ |
| OTC | 内置温度补偿 | Vcc=5V，Vbat=3V，Rprog=1.7K | \ | 135 | \ | ℃ |
| PROG 端 | ||||||
| Vprog_tr | 涓流充电 PROG 引脚电压 | Rprog=1.7K,涓流模式 | \ | 0.1 | \ | V |
| Vprog_cc | 恒流充电 PROG 引脚电压 | Rprog=1.7K,恒流模式 | 0.9 | 1 | 1.1 | V |
| Iprog | PROG 脚上拉电流 | \ | \ | 0.5 | \ | uA |
| Iterm | 1/10C终止电流阈值 | \ | \ | 10% | \ | Icc |
| Vmsd | 手动关断阈值电压 | PROG PIN 上升 | \ | 2.7 | \ | V |
| PROG PIN 下降 | \ | 2.15 | \ | V | ||
| Vstdbyl | STDBY引脚输出低电平 | Istdby=5mA | \ | 0.7 | 1 | V |
| 充电使能CE端 | ||||||
| Vceh | CE高电平（停机） | \ | \ | 1.1 | \ | V |
| Vcel | CE低电平（工作） | \ | \ | 0.9 | \ | V |
| Ice | CE端漏电流 | Vce=5V | \ | -0.5 | \ | uA |
| 指示灯CHRG/STDBY端 | ||||||
| Vchrgl | CHRG引脚输出低电平 | Ichrg=5mA | \ | 0.7 | 1 | V |
| Vstdbyl | STDBY引脚输出低电平 | Istdby=5mA | \ | 0.7 | 1 | V |

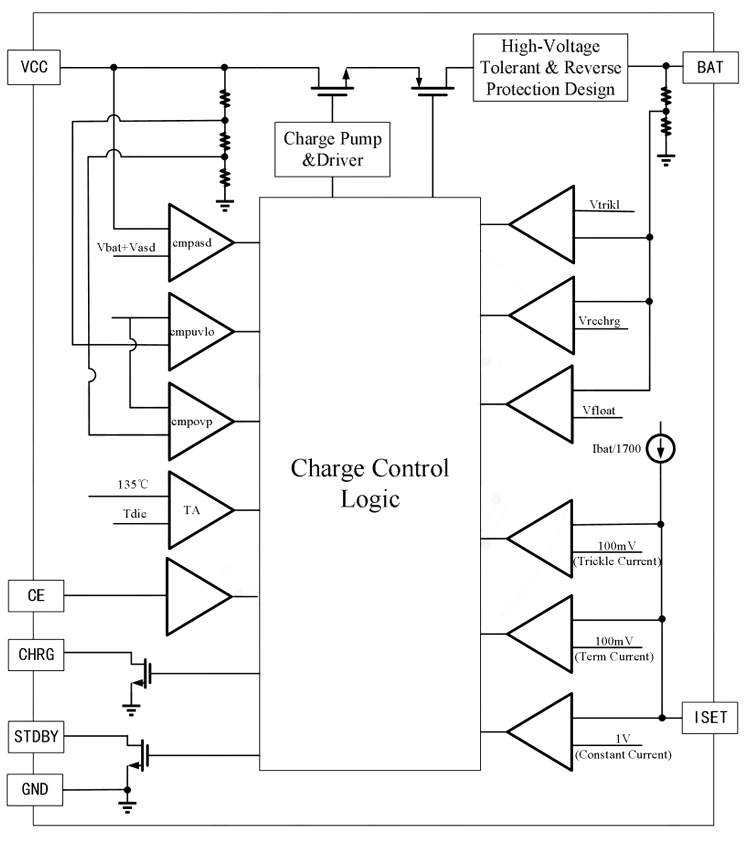

方框图
