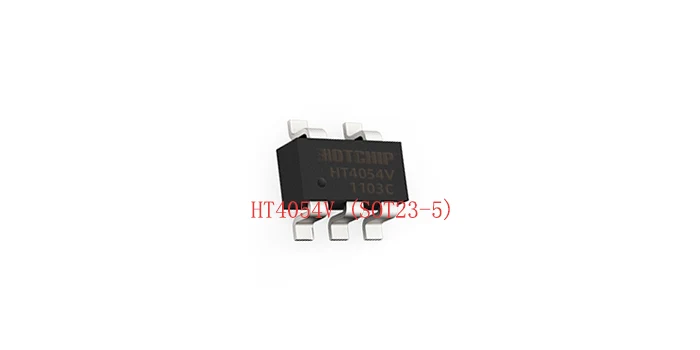

导语：在TWS耳机、小型医疗设备、IoT传感器的设计中，工程师面临的最大挑战往往不是功能实现，而是电池的安全管理。如何在极其有限的空间内，实现精确的恒流恒压充电，并防止电池过充起火？答案藏在华芯邦推出的HT4054V这颗采用SOT23-5封装的充电管理芯片中。本文将深入探讨HT4054V的技术参数，并解析为何SOT23-5封装是解决散热与集成度的终极答案。
一、场景痛点：便携设备对电源管理的严苛要求
当代消费电子追求的是“短小轻薄”。传统的充电方案（如TP5100或分立元件搭建）通常需要大电感、大电容和散热焊盘，无法挤进TWS耳机仓或智能戒指内部。
行业面临的普遍难题：
热失控：线性充电芯片在压差大时发热严重，SOT23-5封装能否承受？
体积：外围电路能否精简到极致？
精度：4.2V锂电池截止电压不准会导致电池寿命骤减。
二、解决方案：华芯邦HT4054V的技术参数拆解
华芯邦HT4054V正是一颗为解决上述痛点而生的芯片。它专为USB端口和适配器供电设计，下面进行深度技术分析：
1. 强大的内部集成度（SOT23-5的优势发挥）
HT4054V内部集成了功率MOSFET和反向漏极保护电路。
无需外部二极管：传统电路为防止电池倒流，需要在输入端串二极管（造成压降和发热）。HT4054V内部集成了防倒灌电路，直接省去一个元件。
无需电流采样电阻：通过PROG脚外接电阻设定电流，省去了昂贵的毫欧级采样电阻。
2. 精度高达1%的恒压控制
根据规格书数据，HT4054V的浮充电压（Float Charge Voltage）精度极高。
典型值：4.2V
精度范围：±1%（即4.158V至4.242V之间）。
价值分析：很多劣质充电芯片在高温下电压漂移严重，可能冲到4.3V以上导致电池鼓包。HT4054V的1%精度是锂离子电池安全充电的生命线。
3. 热调节功能（Thermal Regulation）—— SOT23-5的守护神
线性充电芯片最怕发热。HT4054V的一个独特亮点是热反馈。
当芯片温度达到约120℃时，它会自动降低充电电流，以防止温度进一步升高。
这保证了即便在SOT23-5这么小的封装下，芯片也不会烧毁，同时极大地提高了系统的安全性。
三、实战电路：如何搭建一个完美的500mA充电器
基于SOT23-5封装的HT4054V，其外围电路极其精简。
输入电容：1μF 陶瓷电容。
输出电容：1μF 至 10μF10μF（用于稳定）
编程电阻： RPROG=1000/ICHG
应用实例（TWS耳机充电仓）：
电流设定：目标充电电流300mA。根据公式：R=1000/0.3≈3.3kΩ。
状态指示：将Pin 1 (CHRG)连接到一个LED（串联1k电阻）到MCU的IO口或VCC。充电时LED亮，充满时LED灭。
布局建议：尽量增大SOT23-5封装下的PCB铜箔面积，特别是地线引脚区域。虽然芯片会自动热调节，良好的散热能维持更高的充电效率。
四、成本与供货分析：为什么选择华芯邦？
缺芯常态化，供应链稳定是采购部门最关注的问题。
兼容性强：HT4054V Pin to Pin兼容市场上主流的SOT23-5充电芯片（如TP4054、MCP73831等）。工程师无需改版，即可直接替换，极大缩短了研发周期。
性价比：华芯邦作为本土品牌，在保证4.2V高精度（1%）的前提下，提供了极具竞争力的价格。
封装优势：SOT23-5是通用封装，全球各大封测厂产能充足，交期稳定。
五、总结
封装形式SOT23-5，在华芯邦HT4054V这颗芯片上，不仅仅是一个保护壳，而是实现高性能电源管理的基础平台。它解决了工程师最头疼的三大难题：
空间问题：5脚小尺寸，轻松塞进任何便携设备。
安全问题：±1%电压精度 + 120°C热调节，杜绝起火隐患。
效率问题：无需外部二极管和采样电阻，BOM成本极低。无论你是正在设计智能穿戴产品的硬件工程师，还是负责维护BOM的采购经理，华芯邦HT4054V (SOT23-5) 都是一款经过市场验证、参数扎实、简单易用的优选充电方案。
