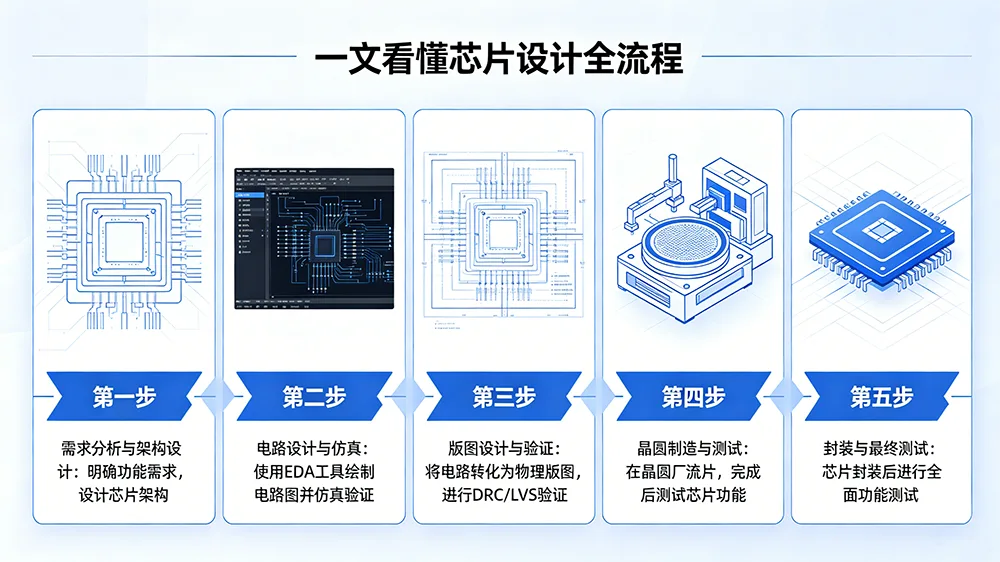

引言：一颗指甲盖大小的芯片里，往往封装了数十亿个晶体管。如此复杂的产品，是如何从一行行代码变成物理实体的？这背后依靠的是一套极其严密的工程化流程——芯片设计全流程。在半导体行业，EDA（电子设计自动化）工具扮演着绝对核心的角色。我们就来拆解这颗“工业明珠”的诞生过程。
第一阶段：芯片定义与架构设计
在打开电脑画图之前，架构师需要先定“剧本”。
这包括市场调研、产品规格定义。例如，确定这是一颗AI芯片还是一个MCU。架构师使用SystemC或Matlab进行行为级建模，通过模拟判断架构是否能满足性能需求。
SEO Tip：关注“芯片架构设计”长尾词。
第二阶段：前端设计（逻辑实现）
有了架构蓝图，前端工程师开始编写代码。
RTL编码：使用Verilog/VHDL描述硬件电路。这是芯片的“源代码”。
功能仿真：验证逻辑功能是否正确。如果不仿真，流片回来发现无法开机，损失可能就是几百万。
逻辑综合：将RTL代码转化成门级网表。这一步是EDA工具的强项，工具会自动选择最优的逻辑门组合来满足时序要求。
第三阶段：后端设计（物理实现）
这是从“抽象”走向“物理”的关键一步。
DFT：插入测试电路，确保芯片生产出来能测出坏品。
布局布线：这是EDA工具最核心的战场。工具将标准单元摆放在合适的位置，并像“修立交桥”一样把数亿根连线接通。
物理验证：检查版图是否违反晶圆厂的制造规则。
第四阶段：Signoff与流片
通过时序验证、功耗分析、信号完整性分析等层层“安检”后，设计团队将最终版图GDSII文件交给晶圆厂。这一刻被称为Tapeout（流片）。
从流程看华芯邦的积累无论是在电源管理芯片中对低功耗的极致追求，还是在MEMS产品中对寄生参数的精准把控，华芯邦的工程师团队都深谙上述全流程的每一个环节。我们深知，仅靠单一环节的优化无法造出好芯片，全流程的协同与迭代才是核心竞争力的来源。
