为什么这两年AI芯片发布会，大家不再只盯着”几纳米”看了？以前，谁家先上了3nm、谁家突破2nm，那是行业头条。但这两年风向变了——大家开始聊封装、聊堆叠、聊互联密度。
1、一直干”苦力活”的后道工序
说个冷知识：封装测试这个环节，在芯片行业里一直是个”小透明”。
打个比方，芯片设计是建筑师，晶圆制造是施工队，封测呢？就是最后那个负责把窗户装上、把水电接通的装修队。活儿是必须干的，但谁也不会觉得装修队能决定一栋楼能盖多高。
这个印象，在过去几十年里都没变过。
但这两年，一切都变了。因为行业遇到了一个绕不过去的坎儿——晶体管，没法再小了。
当栅极宽度只剩十几个原子的时候，量子隧穿效应就开始捣乱：电子不按规矩走，电流关不住，漏电严重。这时候你再强行缩小晶体管，性能反而会下降。
于是整个半导体行业达成了一个共识：不在平面上死磕了，改往立体方向走。
怎么个立体法？把多颗芯片像叠罗汉一样叠起来，用先进的封装工艺把它们连成一体。这样一来，芯片之间的物理距离极大缩短，数据传输更快，整体性能大幅提升。
华为2026年7月更新的”韬定律V2版”论文里提到，这种”逻辑折叠”将从现在的两层，逐步演进到三层、四层甚至更多层——封装工艺，从此成了决定芯片性能天花板的关键变量。
数据也说明问题：Yole统计，2026年全球先进封装市场规模预计达到522亿美元，占整体封装市场的比例将首次突破54%。
2、一场270亿的“抢滩登陆”
行业地位的转变，最直观的信号是什么？钱。
2026年上半年，长电科技、通富微电、华天科技、甬矽电子四家国内封测龙头，累计宣布扩产投资超过 270亿元。注意，是半年，而且全部指向AI算力核心领域。
6月24日，长电科技公告拟投资 78亿元 在上海临港新建高端先进封测工厂。
这不是一时冲动，这是一场行业级的抢滩登陆。
为什么这么急？因为产能是真的不够用。
为什么AI芯片越来越离不开先进封装?
目前AI芯片最主流的封装方案是台积电的CoWoS——一种2.5D封装技术，通过硅中介层把算力芯片和高带宽内存（HBM）连接在一起。台积电董事长魏哲家在2026年4月说得很直白：先进封装产能持续供不应求，头部客户的排期已经延到了2026年底甚至更晚。台积电计划到2027年把先进封装年产能从130万片晶圆提升到200万片，增幅超50%。但即便这样，全球2.5D封装的严重短缺，预计要到2027年才开始略有缓解。更要命的是，需求端还在膨胀。以前一颗算力芯片搭配五六颗HBM，现在新一代方案是两颗算力芯片加多颗HBM。同样一张12英寸的CoWoS圆片，过去能切30到45颗成品，现在只能切8颗左右。
供给上不去，需求还在涨——这个缺口，就是机会。
3、利润翻倍，可持续性才是关键
当然，大家砸钱抢赛道，不只是为了”服务AI产业”这种宏大叙事。利润，才是终极驱动力。

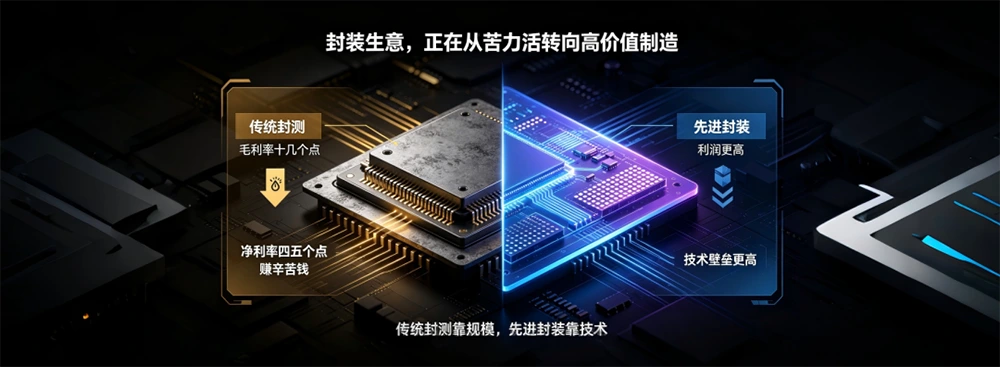

传统封测是个苦生意——毛利率十几个点，净利率四五个点，干的是体力活，赚的是辛苦钱。
但先进封装完全不一样。
看看这组数据：
（1）通富微电：2026年Q1营收同比增长22.80%，归母净利润同比增长224.55%。作为AMD核心封测供应商（承接其超80%封测订单），先进封装收入占比已超70%。
（2）长电科技：2025年先进封装相关收入逼近300亿元，运算电子业务收入同比增长42.6%。（3）华天科技：晶圆级封装收入同比增长超50%。
（4）甬矽电子：2.5D封装产线已通线，正在客户送样验证阶段。
每一个数字都在传递同一个信号：这个赛道，不香才怪。
但话又说回来——也别光看吃肉，不看挨打。
长电科技2025年扣非净利润同比下降11.51%，说明传统封装业务这个”老本行”还在拖后腿。先进封装虽然利润高，但在整体业务中的占比还没大到足以扭转全局。利润结构的改善，需要时间。
所以，方向对了，但路还长。
4、技术天花板：从微米到原子的跨越
先进封装之所以”先进”，是因为它正在把封装这件事，从”微米级”推进到”原子级”。
先说互连技术。传统封装用的是微凸点，凸点间距在20微米以上。做到十几微米已经很难了。但10微米是一条分水岭——低于这个门槛，只能用混合键合。简单说就是取消凸点，让铜和铜直接原子级互连，间距可以做到5微米以下。
三星、美光、SK海力士已经确认，下一代HBM5的20层堆叠，必须采用混合键合。这不是可选项，是必选项。
全球混合键合设备市场目前由荷兰BESI主导，占约70%的份额。也就是说，这道技术门槛，大部分企业目前还绕不开。
再说散热问题。芯片叠在一起之后，下层的热量必须穿过键合界面和上层芯片才能散出去。两层叠在一起，单位面积功率密度直接翻倍。华为韬定律V2提出了”热感知分区”策略，未来封装架构可能集成碳化硅散热板或金刚石导热材料——每一项都是材料科学的前沿课题。
基板材料也在革命。 主流的CoWoS方案使用硅中介层或ABF有机载板，但有机载板做大尺寸容易翘曲、断路。玻璃基板的热膨胀系数小、平整度高、成本更低，台积电、三星、英特尔、AMD全都在布局。长电科技也在跟进。

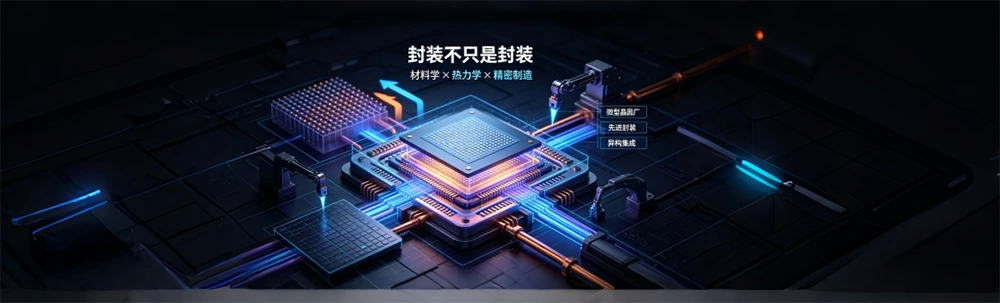

你会发现，封装这件事，已经不只是封装了。它涉及材料学、热力学、精密制造——越来越像”小号晶圆厂”。
5、国产设备：暗线正在浮出水面
这条赛道上，还有一个容易被忽视的看点：国产设备的快速追赶。
拓荆科技是国内首家实现晶圆对晶圆混合键合商用量产的企业，关键的是，它在手订单约110亿元——这个数字，比营收大两个数量级，说明客户是真的在排队等货。
北方华创2026年3月正式发布了芯片对晶圆混合键合设备Qomola HPD30。去年研发投入72.8亿元，是真正在砸钱攻坚。
据中信证券研报，2026年第一季度，国内先进封装本土配套率已提升至 68%。但话说回来，先进封装是个吞金兽。
每万片月产能的资本开支需要80到100亿元——比28nm晶圆产线还贵，接近14nm的水平。从设备进场到通线到爬坡完成，最快一年半。部分核心封装设备交期拉长到一年以上，高端覆铜板交期从一周拉长到六周以上。
长电微电子（长电科技子公司）虽然已经实现了高端先进封装产品量产，但2025年净亏损1.92亿元。这提醒我们：方向对了不代表马上赚钱，前期投入和爬坡周期都是真金白银。
6、华芯邦差异化的封装路线
在这波先进封装的浪潮中，除了长电、通富、华天这些传统封测巨头之外，还有一类企业值得关注——走”设计+封测”垂直整合路线的选手，华芯邦则是其中一个样本。
华芯邦的模式比较特别，既不是纯粹的芯片设计公司，也不是传统的封测代工厂，而是走了一条Fab-Lite路线，核心逻辑是自己不做晶圆制造，但在先进封装环节自建产能，同时保留芯片设计能力，形成”设计+封测”的闭环。

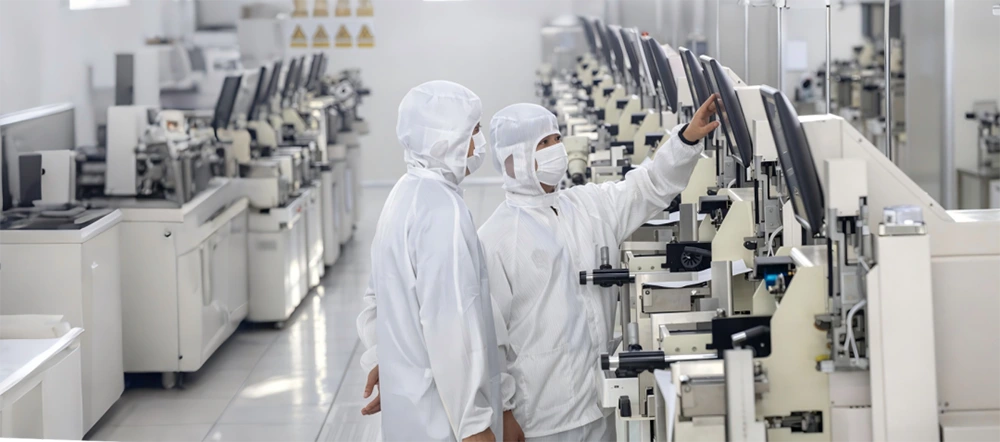

供应链自主可控：当前先进封装产能全球紧缺，台积电CoWoS排期到2027年，日月光部分订单涨价两到三成。在这种背景下，华芯邦在广西南宁有3万平方米的晶圆级封装厂，海南海口有MEMS先进封测基地，自有的产线能保障核心产品的交付周期，不受外部封测产能挤兑的影响。
其次是设计能力与封装工艺的协同，这是华芯邦和纯封测厂最大的区别。2008年做芯片设计出身，在电源管理、MEMS传感器等领域有超过1000个自主IP。当设计团队和封装工艺团队在同一体系内协作时，可以针对芯片特性做封装层面的定制优化——比如把MEMS传感器和单片机MCU、充电芯片等通过异构集成封装到极小体积内，这种”懂芯片设计端需求”的能力，纯代工厂很难复制。
总的来说，华芯邦在先进封装赛道里选择的是一条差异化的细分路线：不和巨头在高端AI芯片封装上硬碰硬，而是在数模混合、MEMS异构集成、电源管理等领域建立自己的护城河，同时通过Fab-Lite模式兼顾供应链自主和设计协同，这个方向在当前的产业环境下有合理的逻辑支撑，也在更激烈的竞争中持续站稳脚跟。
封测行业正在经历一场从”劳动密集型”到”技术密集型”的质变。
它不再是那个跟在晶圆厂后面做收尾工作的”后道工序”了。今天的先进封装，决定了AI芯片能跑多快、能堆多高、能热到多少度还能稳定工作。它已经变成了制约芯片性能的关键咽喉。
四家龙头270亿元的集体下注，说明产业资本已经做出了判断。
谁在先进封装上卡住位置，谁就拿到了下一轮竞争的入场券。先进封装的未来，确实是星辰大海。但星辰大海的征途上，烧的是真金白银，拼的是技术深度，耐心与定力。
