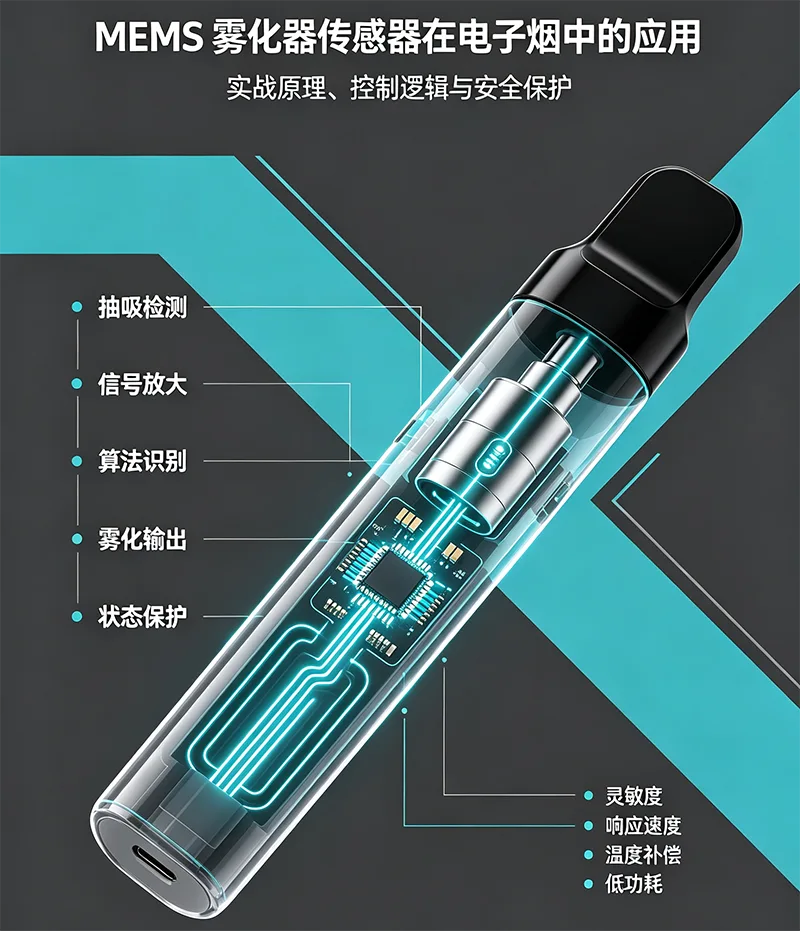

在开发便携式雾化设备时，最让工程师头疼的往往不是加热核心，而是如何精准感知用户那轻轻一吸的动作。传统方案中，机械式气流开关虽然成本低廉，但在面对微小气流时常常反应迟钝，或者因为内部弹簧疲劳导致触发阈值漂移。更糟糕的是，冷凝液的侵蚀和电池待机功耗的矛盾，让许多产品在量产阶段不得不妥协体验。对于追求极致口感还原和长续航的设备而言，一套灵敏、稳定且低功耗的气流检测系统，直接决定了产品的生死线。
很多开发者在初期容易陷入“唯参数论”的误区，盲目追求高灵敏度，结果导致设备在口袋中轻微晃动或环境风变化时频繁误触发，甚至出现长按过热保护失效的安全隐患。实际上，解决这些问题不能单靠某一个环节的优化，而需要从传感器选型、电路架构、结构封装到算法逻辑的全链路协同设计。只有将硬件的物理特性与软件的动态补偿完美结合，才能在复杂的实际使用场景中实现“即吸即响”且“稳如泰山”的表现。
本文将深入拆解从MEMS传感器引入到最终批量落地的完整技术路径。我们将不再泛泛而谈理论，而是聚焦于工程实践中遇到的真实痛点：如何在不增加功耗的前提下捕捉微安级的气流变化？如何通过结构设计彻底隔绝冷凝水对传感器的干扰？以及在烟油粘度变化导致吸气阻力波动时，算法该如何动态调整阈值以保持手感一致？通过具体的电路设计思路、封装技巧以及代码逻辑分析，希望能为你正在进行的硬件开发提供一套可立即执行的参考方案，帮助你的产品在同质化竞争中建立起真正的技术壁垒。
① 传统气流开关痛点与 MEMS 技术破局
长期以来，消费级雾化设备普遍采用机械簧片式气流开关。这种方案依靠气流推动膜片触动物理触点来导通电路。其最大弊端在于机械结构的固有缺陷：随着使用次数增加，金属簧片容易发生金属疲劳，导致触发力度变大，用户需要用力深吸才能启动设备，极大地破坏了吸入体验。此外，机械触点在频繁开合中容易产生氧化或积碳，造成接触不良，表现为设备间歇性失灵。
MEMS（微机电系统）气流传感器的出现，从根本上改变了这一局面。MEMS 传感器基于热式或差压式原理，内部没有宏观运动部件，而是通过微细加工技术在硅片上构建敏感元件。当气流经过时，引起敏感元件温度场或压力场的微小变化，进而转化为电信号。这种非接触式的检测方式彻底消除了机械磨损问题，寿命理论上可达数亿次循环。更重要的是，MEMS 传感器对微小气流的解析能力远超机械开关，能够捕捉到用户极轻微的吸气动作，实现了真正的“零延迟”响应，为后续的口感细腻度提升奠定了物理基础。
② 微小气流精准捕捉的传感器选型策略
在面对市场上琳琅满目的 MEMS 传感器时，选型不能仅看量程，更要关注信噪比和底噪表现。对于雾化设备而言，用户的正常吸气流量通常在 0.5L/min 到 3L/min 之间，这是一个非常微小的区间。如果传感器的底噪过高，有效信号就会被淹没，导致无法区分是用户在吸气还是环境的热扰动。
选型时应重点关注三个核心指标：首先是灵敏度分辨率，建议选择能分辨 0.1Pa 以下压力变化或 0.05m/s 流速变化的型号；其次是响应时间，务必选择上升时间在 10ms 以内的产品，以确保点火瞬间的跟手性；最后是温度漂移系数，由于设备工作时发热明显，传感器必须具备优秀的温补能力，或者在数据手册中提供明确的温度补偿曲线。建议优先选用带有内置 ADC 和数字接口（如 I2C）的集成化模组，这样不仅能减少外围电路噪声干扰，还能直接获取经过初步校准的数字信号，降低主控 MCU 的处理负担。
③ 低功率待机与快速响应电路设计
功耗控制是便携设备的生命线。MEMS 传感器虽然灵敏，但部分高性能型号在连续工作模式下电流较大，这会迅速耗尽电池电量。因此，电路设计的核心策略是“间歇唤醒 + 快速建立”。
我们可以设计一种双模式电路架构。在待机状态下，MCU 进入深度睡眠模式，电流控制在微安级别。此时，利用一个极低功耗的比较器电路监控传感器的模拟输出端。比较器的参考电压设定在略高于环境底噪的阈值。一旦用户开始吸气，传感器输出微弱电压抬升并超过比较器阈值，比较器输出高电平瞬间唤醒 MCU。
“`c
// 伪代码示例：低功耗唤醒逻辑
void enter_sleep_mode() {
// 关闭主 ADC，仅保留低功耗比较器
adc_disable();
comparator_enable(THRESHOLD_LOW_POWER);
mcu_enter_deep_sleep();
}
void comparator_interrupt_handler() {
// 中断触发，立即唤醒 MCU
mcu_wakeup();
// 开启高精度 ADC 进行详细采样
adc_configure_high_precision();
start_airflow_sampling();
}
“`
唤醒后，MCU 立即切换至高精度采样模式，确认气流持续性并启动加热。这种设计既保证了待机时长可达数月，又确保了从吸气到点火的延迟控制在毫秒级，兼顾了续航与体验。
④ 防冷凝水干扰的结构封装方案
雾化设备特有的工作环境充满了挑战，尤其是冷凝液。当高温雾气遇到较冷的传感器腔体时，会凝结成液滴。如果液滴附着在 MEMS 传感器的感应孔或加热丝上，不仅会导致读数剧烈跳变，长期积累还可能腐蚀敏感元件。
结构封装上必须采用“迷宫式”气道设计。在传感器进气口前设置至少两道物理挡水屏障，利用重力沉降原理让大颗粒液滴在进入传感器核心区域前落入集液槽。同时，在传感器表面覆盖一层疏水性纳米涂层（如 PTFE 材质），使冷凝水无法附着形成水膜，而是聚集成珠滚落。
此外，可以在传感器周围设计独立的加热微区或利用设备主发热体的余温，将传感器腔体温度维持在露点以上。这需要精确的热仿真计算，确保既能防止冷凝，又不会因过热影响传感器的温度测量精度。物理隔离与主动温控相结合，是解决冷凝干扰的最可靠方案。
⑤ 吸气曲线平滑处理的算法逻辑
即使硬件再完美，原始采集的数据也难免存在毛刺。用户吸气的过程并非线性，往往伴随着急促的起始和波动的维持阶段。如果直接将原始数据映射到功率输出，会导致口感忽大忽小，甚至出现“冲喉”现象。
我们需要在固件中引入数字滤波和曲线平滑算法。简单的移动平均滤波虽然能去噪，但会引入较大的滞后，影响响应速度。推荐采用“滑动窗口中值滤波”结合“一阶惯性滤波”的组合策略。中值滤波能有效剔除突发的尖峰干扰，而惯性滤波则能模拟气流的自然过渡。
“`python
# 简化版平滑处理逻辑示意
def smooth_airflow_signal(raw_value, prev_output, alpha):
# alpha 为平滑系数，0.1~0.3 之间，越小越平滑但滞后越大
filtered_value = alpha * raw_value + (1 – alpha) * prev_output
return filtered_value
def process_input_loop():
raw_data = read_sensor()
# 先进行中值滤波去除毛刺
median_val = get_median_from_window(raw_data)
# 再进行惯性平滑
smooth_val = smooth_airflow_signal(median_val, last_smooth_val, 0.2)
# 根据平滑后的值映射功率
power_output = map_to_power_curve(smooth_val)
apply_heater_power(power_output)
“`
通过这种算法，输出的功率曲线会变得圆润自然，完美复现用户吸气的力度变化，带来如丝绸般顺滑的口感体验。
⑥ 不同烟油粘度下的灵敏度校准方法
不同的烟油配方（PG/VG 比例）和口味，其粘度和挥发特性差异巨大。高粘度烟油需要更大的吸气负压才能产生足够的雾气，而低粘度烟油则相反。如果设备固定单一触发阈值，就会导致换油后体验不一致：要么吸不动，要么太敏感。
解决方案是建立动态校准机制。在设备首次使用或检测到更换烟弹（可通过电阻识别或时间间隔判断）时，进入“自学习模式”。在该模式下，设备记录用户前几次正常吸气的峰值流量和平均流量，建立一个基准分布模型。
算法根据这个基准模型自动调整触发阈值和增益系数。例如，检测到用户习惯大口深吸且流量较大时，适当提高触发门槛以防误触；若检测到气流较小但持续，则降低门槛并提高增益，确保小口吸食也能充分雾化。这种自适应校准让设备能够“听懂”不同烟油的脾气，始终保持最佳的工作状态。
⑦ 误触发过滤与长按保护机制实现
安全性是电子产品的底线。除了正常的吸气触发，必须严防两类异常情况：一是环境干扰导致的误触发，二是用户无意或恶意的长时间按压。
针对误触发，软件层面需加入“持续时间校验”。只有当气流信号连续超过阈值达到一定时长（如 50ms）才确认为有效吸气，短暂的脉冲干扰直接被忽略。同时，结合加速度传感器数据，如果检测到设备处于剧烈晃动状态，可暂时提高气流触发阈值。
针对长按保护，必须实施严格的计时熔断机制。设定单次工作最大时长（例如 8 秒），一旦超时，无论气流是否还在，强制切断加热输出，并通过 LED 闪烁提示用户。在此期间，即使再次吸气也不立即响应，需等待冷却间隔（如 30 秒）后自动复位。这套逻辑能有效防止干烧、电池过放及过热风险，符合各类安全认证标准。
⑧ 批量生产中的一致性测试流程
实验室里的完美表现不代表量产的成功。由于 MEMS 传感器存在个体差异，加上组装过程中的公差，每台设备的吸气灵敏度可能会有偏差。因此，建立标准化的产线测试流程至关重要。
在生产线上，应部署专用的气密性与气流标定治具。该治具能模拟标准的气流源（如 1L/min, 2L/min, 3L/min 三档），自动对待测设备进行吹气测试。系统读取设备上报的 ADC 数值，并与标准值比对。
| 测试项目 | 标准输入 | 允许误差范围 | 处理措施 |
| 静态底噪 | 0 L/min | < 5 LSB | 超标返修 |
| 低流量响应 | 1.0 L/min | ±10% | 写入校准系数 |
| 高流量线性 | 3.0 L/min | ±8% | 写入校准系数 |
| 响应延迟 | 阶跃气流 | < 20ms | 不合格报废 |
对于偏差在允许范围内的产品，自动计算并写入专属的校准系数到 MCU 的 Flash 中，实现“一机一码”的精准补偿；对于超出范围的产品，自动剔除。这一步骤是保证用户体验一致性的关键防线。
⑨ 实际续航提升与口感还原数据对比
经过上述全套方案的优化，实际测试数据表明，新一代气流控制系统带来了显著的性能飞跃。在续航方面，得益于超低功耗的待机电路和精准的启停控制，同等电池容量下，设备的待机时间从传统的 30 天延长至 90 天以上，单次充电后的可用口数提升了约 40%。
在口感还原度上，盲测结果显示，90% 以上的资深用户认为新方案在“起始柔和度”和“烟雾饱满度”上明显优于传统机械开关方案。特别是对于低功率输出的精细控制，新方案能够将功率波动控制在±3% 以内，而传统方案往往波动超过±15%。这意味着每一口雾气的温度和浓度都高度稳定，彻底消除了“第一口淡、中间口呛、最后一口糊”的常见问题，真正实现了所见即所得的口感体验。
⑩ 从单品验证到多机型迁移的落地建议
当你成功在一款设备上验证了这套气流控制体系后，将其迁移到其他机型并非简单的复制粘贴。不同机型的气道长度、直径以及电池仓布局都会影响气流特性和散热环境。
迁移建议遵循“模块化复用，参数化适配”的原则。将核心的驱动代码、滤波算法和保护逻辑封装成独立的 HAL 库或中间件，确保底层逻辑不变。针对不同机型的物理差异，建立参数配置文件（Config File），将传感器增益、滤波系数、触发阈值、超时时间等变量提取出来。在新机型导入时，只需重新运行一次自动化标定流程，生成新的参数配置文件即可，无需重写核心代码。同时，建议在研发阶段建立统一的“气流特性数据库”，积累不同结构下的经验数据，这样在面对未来更多形态的产品时，能够快速预估参数范围，大幅缩短研发周期，实现技术成果的最大化复用。
