引言：如果你问一个数字芯片工程师：“你每天都在做什么？”他可能会回答：“写RTL，跑综合，修时序。”这三个词背后，是一条极其成熟的设计流水线——从最初的硬件描述语言代码，到最终交付给晶圆厂的GDS版图文件。

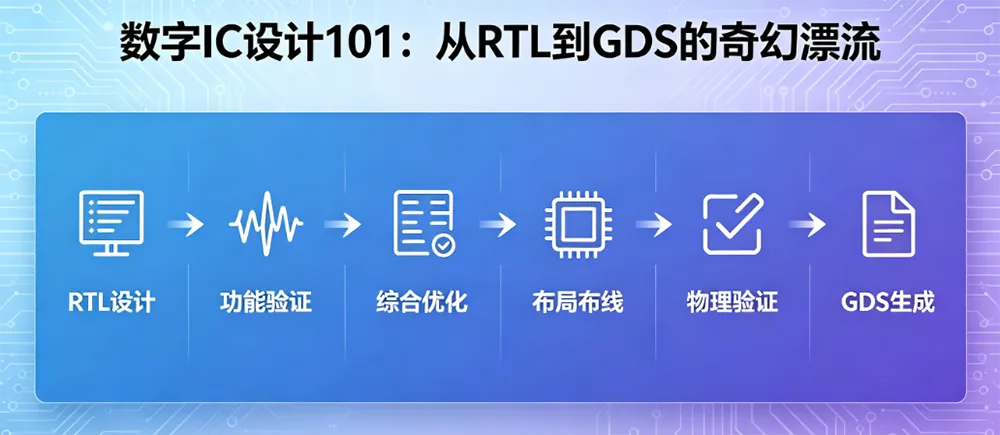

我们来完整走一遍数字IC设计的标准流程，看看一颗数字芯片是如何从“脑海中的想法”变成“物理掩模上的图形”的。
一、起点：RTL设计
RTL（Register Transfer Level，寄存器传输级）是数字设计的“源代码”。工程师使用Verilog或VHDL来描述硬件行为。
RTL是什么样的？
verilog
// 一个简单的always块，描述了一个计数器
always @(posedge clk or negedge rst_n) begin
if (!rst_n)
cnt <= 32’b0;
else if (cnt_en)
cnt <= cnt + 1‘b1;
end
这段代码描述了一个计数器的行为，但没有指定用多少个触发器实现、每个触发器的位置在哪里、连线如何走。
RTL设计的核心原则：
可综合：代码风格必须能被综合工具识别和转换。
可读性：代码是给人看的，注释和命名规范很重要。
可验证：每个模块都要有对应的测试平台。
验证：仿真与波形调试
写完RTL后，第一件事就是写Testbench（测试平台），用仿真器跑功能仿真。
常用仿真器：VCS、Xcelium、QuestaSim（注意：此处是工具类型介绍，不特指单一品牌）
调试手段：波形查看、日志分析、断言检查
常见问题：状态机跑飞、总线协议违例、异步信号亚稳态
功能仿真只验证“功能对不对”，不关心“跑多快”和“面积多大”。时序和功耗问题在后面解决。
二、逻辑综合：从行为到结构
RTL代码是人写的，但晶圆厂需要的是一张“零件清单”（门级网表）。把RTL翻译成门级网表的过程，就叫逻辑综合。
综合工具做什么？
翻译：将RTL代码解析成内部的数据结构。
优化：根据约束条件（时钟频率、面积上限、功耗目标），选择最优的实现方案。
映射：将优化后的逻辑映射到工艺库中的标准单元（与非门、或非门、触发器等）。
关键输入：SDC约束
SDC（Synopsys Design Constraints）是描述设计意图的标准格式：
text
create_clock -name clk -period 10.0 [get_ports clk]
set_input_delay -max 2.0 -clock clk [get_ports data_in]
set_output_delay -max 2.0 -clock clk [get_ports data_out]
这些约束告诉工具：时钟频率是多少、外部接口的时序预算有多少。
综合后的检查：
时序报告：检查是否有setup/hold违例
面积报告：检查是否超过预算
功耗预估：初步评估动态功耗
三、物理设计：布局布线
拿到门级网表后，物理设计工程师开始把它们“摆”到芯片上。
步骤1： Floorplan（布局规划）
在芯片上画“功能分区”：
哪些放数字逻辑
哪些放模拟宏单元（PLL、ADC等）
哪些是存储器（SRAM）
电源网络如何走线
步骤2： Placement（摆放）
工具将成百上千万个标准单元自动摆放到Floorplan指定的区域内。
目标：时序最优、面积最小、拥堵最少
算法：模拟退火、力导向算法等
步骤3： CTS（时钟树综合）
时钟信号需要同时到达所有触发器，这在物理上极难实现。CTS工具会自动插入缓冲器，平衡时钟路径，使时钟偏斜最小化。
步骤4： Routing（布线）
工具像“修立交桥”一样，在标准单元之间铺设金属连线。
优先层：较低层金属用于短距离连接
电源层：高层金属用于电源网格
绕线资源：Routing layer和via的密度限制
四、验证闭环：时序、功耗、物理
布线完成后，需要跑一轮完整的Signoff验证。
1. STA（静态时序分析）
不需要跑仿真向量，直接用数学方法分析所有路径的时序。
检查项：setup time（建立时间）、hold time（保持时间）、max transition、max capacitance
极端工况：PVT corner（快工艺/慢工艺/高温/低温）全跑一遍
2. 功耗分析
动态功耗：根据翻转率计算开关功耗
静态功耗：漏电流评估
IR-drop：电源网格压降是否影响功能
3. 物理验证
DRC：设计规则检查，确保版图不违反晶圆厂规则
LVS：版图与原理图一致性检查
ERC：电气规则检查（如浮空节点、短接电源地）
五、终点：GDS输出
所有验证通过后，工具将最终的版图数据导出为GDSII格式，发送给晶圆厂。
这一刻，数字芯片的“奇幻漂流”正式结束——它即将进入真实的物理世界，在光刻机下一次成型。
六、华芯邦的数字设计实践
在华芯邦的电源管理芯片和SoC项目中，数字部分虽然不一定是面积最大的，但往往是系统的“大脑”——负责状态机控制、通信接口、故障保护逻辑。
我们的数字设计团队严格遵循上述RTL → 综合 → 物理设计 → Signoff流程，确保：
接口时序：与模拟模块的交互无缝衔接
低功耗实现：通过时钟门控和多电压域控制功耗
量产测试：嵌入DFT逻辑，保障出厂良率正是这种对标准流程的严格执行，让华芯邦的数字辅助电路在复杂系统中始终稳定可靠。
对于芯片设计流程不是很了解的朋友可以去阅读了解下。
