6.5W单通道电荷泵升压防破音F类功放HX8311E

6.5W单通道电荷泵升压防破音F类功放HX8311E

HX8311E状态:NPI适用于音频功放产品,是一款无电感升压,带防破音、AB类和D类两种功放模式可切换,可以为3Ω的喇叭提供最高6.5W(THD+N=10%)连续输出功率的单声道F类音频功率放大器。

HX8311E内置独特的防破音功能,可根据输出信号的大小自动调整功放的增益,根据输入电源的高低自动调整压缩比的大小,防止输出发生削顶失真,实现更加舒适的听觉感受,HX8311E还具备动态升压的功能,当输入信号很小的时候电荷泵不升压,为直通模式降低功耗提高效率;当输入信号较大,需要提供更大的动态范围时启动电荷泵升压,在效率和输出功率之间取得完美的平衡。

HX8311E具有极低的关断电流,极大的延长系统的待机时间。过热保护功能增强系统的可靠性。POP声抑制功能改善了系统的听觉感受,同时简化系统调试。

HX8311E提供带散热片的ESOP10封装。

1、规格参数

(增益=22.6dB,RL=4Ω,T=25°C,除非另有说明。)

符号参数测试条件最小值典型值最大值单位
VDD供电电压2.85.0V
PoD 类防破音模式关闭输出功率THD+N=10%,f=1KHZ,RL=3ΩVDD=4.2V6.5W
VDD=3.7V5.2
THD+N=1%,f=1KHZ,RL=3ΩVDD=4.2V5.6
VDD=3.7V4.5
THD+N=10%,f=1KHZ,RL=4ΩVDD=4.2V5.5
VDD=3.7V4.6
THD+N=1%,f=1KHZ,RL=4ΩVDD=4.2V4.5
VDD=3.7V4.2
THD+N总谐波失真+噪声VDD=4.2V, PO=1W, RL=4 Ωf=1KHz0.09%
VDD=4.2V, PO=2W, RL=4 Ω0.07
VDD=3.7V, PO=1W, RL=4 Ω0.09
VDD=3.7V, PO=2W, RL=4 Ω0.07
GV增益Ri=20K22.6dB
PSRR电源纹波抑制比VDD=3.7V±200mVp-pf=1KHz45dB
SNR信噪比VDD=3.7V, Vo rms=1V, GV=22.6dBf=1KHz78dB
Vn残余噪声VDD=3.7V, Input floating with CIN=0.1μFA-weighting125μV
No A-weighting180
Dyn动态范围VDD=3.7V,THD=1%f=1KHz90dB
IQ静态电流VDD = 4.2VNo Load5mA
VDD = 2.8V3.5
ISD关断电流VDD=2.8V to 4.5VVSD=0V1μA
FoscD 类调制频率500khz
Tst启动时间100mS
OTPNo Load, Junction TemperatureVDD=3.7V230°C
OTH90

2、产品特性

  • D类输出功率(NCN OFF):

-6.5W (VDD=4.2V,RL =3 Ω,THD+N=10%)

-5.5W (VDD=4.2V,RL =4 Ω,THD+N=10%)

  • AB类输出功率:

-2.5W (VDD=4.2V,RL=3 Ω,THD+N=10%)

-2.0W (VDD=4.2V,RL=4 Ω,THD+N=10%)

  • 工作电压:2.8V to 5.0V
  • 低失真和低噪声
  • 提升效率的自适应升压功能
  • 电压、一线脉冲两种模式控制方式
  • 自适应防破音压缩比控制技术

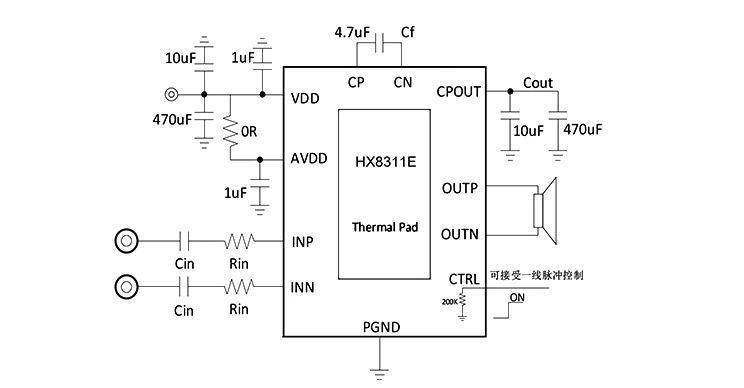

3、典型应用电路图

HX8311E典型应用电路图

4、管脚图及功能说明

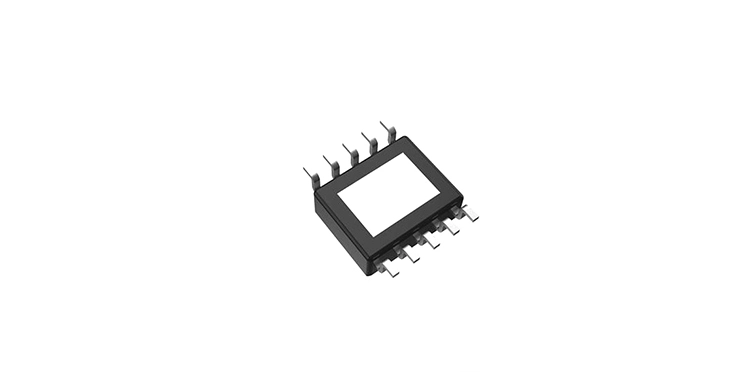

HX8311E ESOP10
ESOP10
引脚名引脚号I/O功能说明
VDD1I电荷泵电源输入端
CP2I/O电荷泵Flying 电容正端
CN3I/O电荷泵Flying 电容负端
CTRL4I使能管脚(电平/一线脉冲控制模式切换)
AVDD5I模拟电源输入端
INP6I音频正输入端
INN7I音频负输入端
OUTP8O音频正输出端
OUTN9O音频负输出端
CPOUT10I电荷泵升压输出
PGND11G底部散热片(功率地线,不可悬空)

5、功能特色

(1)CTRL管脚控制

(2)信号输入方式

(3)输入电容 (Ci )

(4)AGC功能

(5)自适应电荷泵升压调整模块

(6)电荷泵Flying电容Cf

(7)电荷泵升压输出电容(Cout)

(8)过温保护
