1、规格参数
（除特殊说明外，所有参数均在室温下测得，并以 GND 端电位为 0 电位）
| 符号 | 特性 | 测试条件 | 单位 | Min | Typ | Max |
| 系统参数 | ||||||
| VIN | 输入电压范围 | V | 4.5 | 5 | 6 | |
| Vbat | 电池电压 | V | 2.8 | 4.35 | ||
| 充电参数 | ||||||
| VIN 掉 电监测 | VIN 从低到高 | Vin>BAT | mV | 100 | ||
| VIN 从高到低 | Vin>BAT | mV | 30 | |||
| Vfloat1 | 浮充门槛电压 | (4.2/4.35 引脚悬空) | V | 4.18 | 4.22 | 4.26 |
| Vfloat2 | 浮充门槛电压 | (4.2/4.35 引脚接地) | V | 4.30 | 4.35 | 4.40 |
| Ibat | BAT 倒灌电流 | Vcc=3.5V，Vbat=4.2V | uA | ±0.5 | ±5 | |
| VTRKL | 涓流转恒流 | VBAT 从低到高 | V | 2.8 | ||
| VTRHYS | 涓流充电迟滞电压 | mV | 100 | |||
| VUV | Vcc 欠压闭锁门限 | Vcc 从低到高 | V | 3.7 | ||
| VUVHYS | Vcc 欠压闭锁迟滞 | mV | 200 | |||
| VRECHG | 复充门槛电压 | V | 4.1 | |||
| Vprog1 | 涓流时 PROG 电压 | V | 0.1 | |||
| Vprog2 | 大电流时PROG 电压 | V | 1 | |||
| FLED | 充电时 LED 闪烁频率 | Hz | 1 | |||
| 放电参数 | ||||||
| Vo | 升压系统输出电压 | V | 4.95 | 5.10 | 5.25 | |
| VOVP | 输出过压保护 | V | 5.8 | |||
| VOVP_DIS | V | 5.4 | ||||
| VUVLO | 升压欠压保护 | BAT 由高到低 | V | 2.8 | ||
| VUVLO_R | 升压欠压恢复 | BAT 由低到高 | V | 3.2 | ||
| IBAT1 | Vout=5.5V，No switching | mA | 0.2 | |||
| IBAT2 | Vout=4.5V， switching | mA | 1 | |||
| FOSC | 工作频率 | MHz | 1 | |||
| Iout | 输出电流 | BAT=3.6V,Vout>4.8V | V | 1.0 | ||
| Iauto_off | 自动关机负载电流 | BAT=2.8-4.2V Cout=22uF | mA | 50 | ||
| Ibtp | 静态电流 | BTP=3.6V | uA | 10 | ||
| OTP | 过温保护 | degC | 150 | |||
| OTP_HYS | 迟滞 | degC | 30 | |||
2、产品特性
- 内置最大1A 线性充电模式，充电电流外部可调；
- 涓流/恒流/恒压三段式充电，4.22V/4.35V 可选，支持对0V 电池充电；
- 内置充电能根据温升自动降低充电电流，130 度开始下降，最低可降至0；
- 升压使用同步整流电路，效率最高90%，发热低，固定5.1V 输出，不需要外部电阻设置；
- 最大输出电流不低于0A(BTP=3.6V);
- 具有恒功率输出功能，有完整的过流，短路保护,内置温度保护过温自动停止升压;
- 负载插入自动启动升压，负载电流小于50mA 或负载移除自动休眠；
- 四灯指示方式，更准确指示电池电量，同时具备电池低压提醒功能；
- 具有一个驱动苹果D+,D-分压电阻设置端口DPDN，具备一个NTC 设置端口，可以控制系统安全工作温度
- 可以直接驱动LED 灯，最大电流50mA，不需要外部限流电阻
- 固定开关频率1MHZ；
- 电池过充、过放保护；
- 4KV ESD；

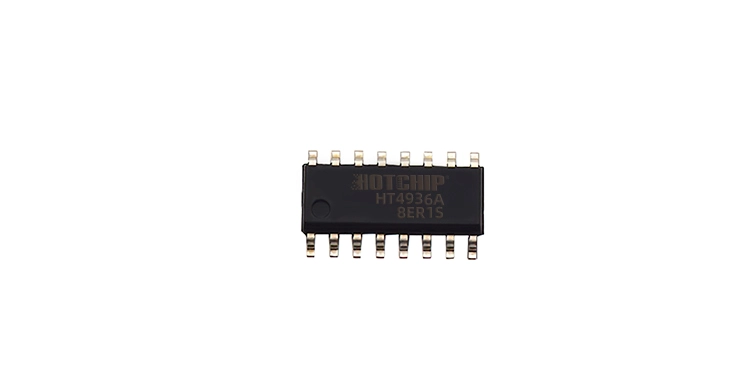

- SOP16 封装。

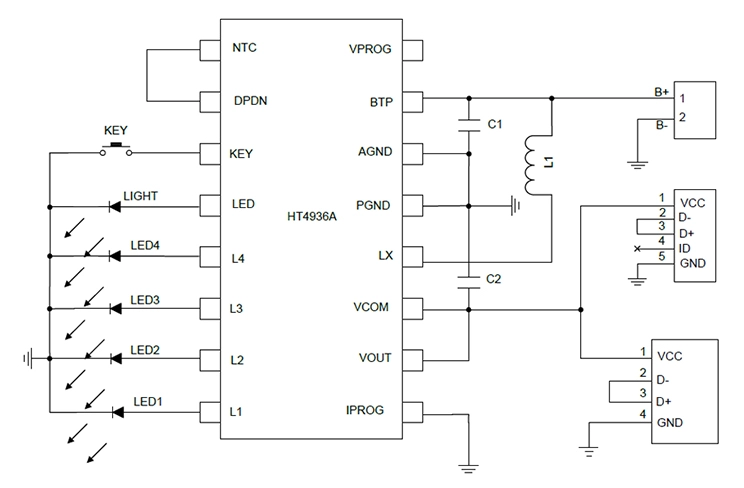

3、典型应用电路图
4、管脚图及功能说明
| 引脚名 | 引脚号 | 功能说明 |
| VPROG | 1 | 锂电池选择（悬空为 4.2V，短接到地为 4.35） | |
| NTC | 2 | NTC 电阻(不需此功能时接到 DPDN 引脚) | |
| LED | 3 | 手电灯 | |
| DPDN | 4 | 下拉端(可以驱动 DP,DN 设置电阻) | |
| L4 | 5 | 电量指示灯 4 | |
| L3 | 6 | 电量指示灯 3 | |
| L2 | 7 | 电量指示灯 2 | |
| L1 | 8 | 电量指示灯 1 | |
| KEY | 9 | 功能开关 | |
| VOUT | 10 | 升压输出取样 | |
| VCOM | 11 | 输出/输入端 | |
| LX | 12 | 升压电感端 | |
| PGND | 13 | 功率地 | |
| AGND | 14 | 模拟地 | |
| IPROG | 15 | 充电电流调整端（短接到地时，充电电流 1A） | |
| BTP | 16 | 电池端 |
5、功能特色
（1）充电管理模块
（2）升压模块
（3）边充边放自动转换模块
（4）充放电指示灯
（5）边充边放
（6）PCB LAYOUT参考
（7）静电防护措施
