1、规格参数
（除特殊说明外，所有参数均在室温下测得，并以 GND 端电位为 0 电位）
| 符号 | 特性 | 测试条件 | 单位 | Min | Typ | Max |
| 系统参数 | ||||||
| VIN | 输入电压范围 | V | 4.5 | 5 | 5.5 | |
| Vbat | 电池电压 | V | 2.95 | 4.4 | ||
| 充电参数 | ||||||
| VIN 掉电监测 | VIN 从低到高 | Vin>BAT | mV | 250 | ||
| VIN 从高到低 | Vin>BAT | mV | 50 | |||
| Vfloat | 浮充门槛电压 | V | 4.158 | 4.22 | 4.242 | |
| Ichg | 充电电流 | VIN=4.75-5.25V | A | 0.7 | ||
| VTRKL | 涓流转恒流 | VBAT 从低到高 | V | 2.8 | ||
| VTRHYS | 涓流充电迟滞电压 | mV | 100 | |||
| VRECHG | 复充门槛电压 | V | 4.1 | |||
| 放电参数 | ||||||
| Vo | 升压系统输出电压 | V | 4.95 | 5.1 | 5.25 | |
| Iout | 输出电流 | BAT=3.6V Vout>4.8V | A | 0.7 | ||
| VOVP | 输出过压保护 | V | 5.8 | |||
| VOVP_DIS | 输出过压保护恢复 | V | 5.6 | |||
| VUVLO | 升压欠压保护 | BAT 由高到低 | V | 2.95 | ||
| VUVLO_R | 升压欠压恢复 | BAT 由低到高 | V | 3.20 | ||
| IBAT1 | Vout=5.5V，No switching | mA | 0.5 | |||
| IBAT2 | Vout=4.5V，switching | mA | 1.5 | |||
| Iauto_off | 自动关机负载电流 | BAT=3.6V Cout=22uF | mA | 80 | ||
| Iq | 静态电流 | BAT=3.6V | uA | 10 | 30 | |
| FOSC | 工作频率 | MHz | 1 | |||
| OTP | 过温保护 | degC | 150 | |||
| OTP_HYS | 迟滞 | degC | 20 | |||
2、产品特性
- 高度集成，极少的外围元器件；
- 内置 7A（典型值）的线性充电模式；
- 涓流/恒流/恒压三段式充电，恒定电压 4.20V（典型值），支持对 0V 电池充电；
- 内置充电能根据温升自动降低充电电 流，130 度开始下降，最低可降至 0；
- 充电输入端有防反灌功能，不需要防反灌二极管；
- 升压使用同步整流电路，效率高达 91%,发热低，固定 5.1V（典型值）输出，不需要外部电阻设置；
- 输出电流 7A(电池 3.6V 时典型值)，具有恒功率输出功能，有完整的过流，短路保护；
- 负载插入自动启动升压，负载移除自动休眠；
- 电池低压提醒功能；
- 单灯充电与放电指示：充电时指示灯 LD1 闪烁，充满后指示亮；放电时指示灯 LD1 亮，当电池电压小于3.2V（典型值）指示灯 LD1 闪烁，直到2.95V 欠压关机指示灯 LD1 灭。

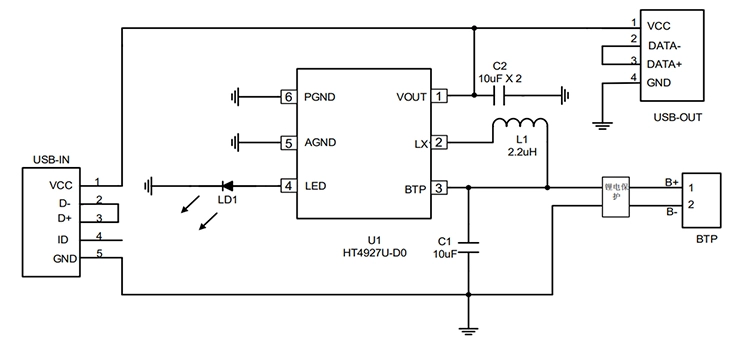

3、典型应用电路图
4、管脚图及功能说明
| 引脚名 | 引脚号 | 功能说明 |
| VOUT | 1 | 输出电压引脚 | |
| LX | 2 | 电感引脚 | |
| BTP | 3 | 电池端 | |
| LED | 4 | 指示灯 | |
| AGND | 5 | 模拟地 | |
| PGND | 6 | 功率地 |
5、功能特色
（1）充电管理模块
（2）升压模块
（3）边充边放自动转换模块
（4）充放电指示灯
（5）单端口放电时充电器检测
（6）PCB LAYOUT参考
（7）静电防护措施
