1、规格参数
| 符号 | 特性 | 测试条件 | 单位 | Min | Typ | Max |
| 系统参数 | ||||||
| VIN | 输入电压范围 | V | 4 | 5 | 7 | |
| VIN 掉电监测 | VIN 从低到高 | Vin>BAT | mV | － | 100 | － |
| VIN 从高到低 | － | 30 | － | |||
| Vfloat | 浮充门槛电压 | VDD=5V，R2 不接 | V | 4.18 | 4.22 | 4.26 |
| Ibat | BAT 倒灌电流 | Vcc=3.5V，Vbat=4.2V | uA | － | ±0.5 | ±5 |
| Vcc=0V， R2 不接 | — | — | 1 | |||
| VTRKL | 涓流转恒流 | VBAT 从低到高 | V | － | 2.8 | － |
| VTRHYS | 涓流充电迟滞电压 | mV | － | 100 | － | |
| VUV | Vcc 欠压闭锁门限 | Vcc 从低到高 | V | － | 3.7 | － |
| VUVHYS | Vcc 欠压闭锁迟滞 | mV | － | 200 | － | |
| Vmsd | 手动停机门限电压 | V | － | 1.2 | － | |
| VmsdHYS | 手动停机迟滞电压 | mV | － | 50 | － | |
| Vprog1 | 涓流时 PROG 电压 | V | － | 0.1 | － | |
| Vprog2 | 大电流时PROG 电压 | V | － | 1 | － | |
| OTR | 过温恢复（恒温模式） | VDD=5V | ℃ | － | 130 | － |
2、产品特性
- 预设 22V±1%充电电压；
- 充电电压外部可调，最高可接近输入电压；
- 涓流/恒流/恒压三段式充电，充电电流外部可调，
- 最大充电电流可达 1A；
- 最大输入电压：7V；
- 支持对 0V 电池充电；
- 待机电流小于 1uA；
- 短路保护功能；
- BAT-VDD 电压防倒灌功能；
- 电池正负极反接保护，避免电池极性接反烧毁芯片；
- 智能温控技术，充电电流会随温度升高而降低，
- 在不会出现过热保护的前提下输出最大充电电流；
- 软启动限制了浪涌电流；
- 可直接从 USB 端口给单节锂离子电池充电；
- 自动再充电；
- 支持 1 灯模式和两灯模式；
- 高度集成，极少的外围元器件。

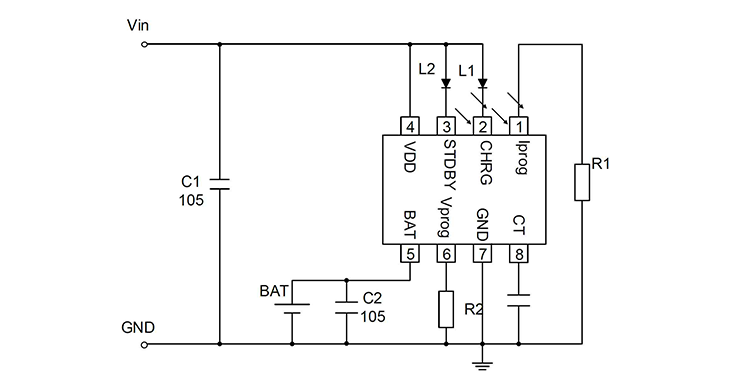

3、典型应用电路图
4、管脚图及功能说明
| 引脚名 | 引脚号 | 功能说明 |
| Iprog | 1 | 充电电流调整引脚 | |
| CHRG | 2 | 充电指示灯引脚 | |
| STDBY | 3 | 饱和指示灯引脚 | |
| VDD | 4 | 电源正极 | |
| BAT | 5 | 电池正极 | |
| Vprog | 6 | 空载电压调整引脚：1、R2不接时, Vfloat =4.22V 2、通过设置R2阻值，根据使用需求设置浮充门槛电压 | |
| GND | 7 | 电源负极（地端） | |
| CT | 8 | 充满延时设置端 |
5、功能特色
（1）正常充电循环
（2）充电电流的设定
（3）关断延时设定
（4）电池反接保护功能
（5）充电状态指示器(CHRG STDBY)
（6）热限制
（7）欠压闭锁
