HT3303V使用非常小的SOT23-3的封装，这使得该器件非常适合应用于空间限制得非常小的可充电电池组应用。HT3303V具有过充、过放、过流、短路等所有的电池所需要保护功能，并且工作时功耗非常低。该芯片不仅仅为手机而设计，也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的应用场合。
1、规格参数
| 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 检测电压 | ||||||
| 过充电检测电压 | VCU | — | 4.25 | 4.3 | 4.35 | V |
| 过充电释放电压 | VCL | — | 4.1 | 4.15 | 4.2 | V |
| 过放电检测电压 | VDL | — | 2.3 | 2.4 | 2.5 | V |
| 过放电释放电压 | VDR | — | 2.9 | 3.0 | 3.1 | V |
| 充电器检测电压 | VCHA | — | -0.12 | V | ||
| 检测电流 | ||||||
| 过放电电流检测 1 | IIOV 1 | Vdd=3.5V | 4 | A | ||
| 负载短路检测电流 | ISHORT | Vdd=3.5V | 20 | A | ||
| 静态电流 | ||||||
| 正常工作电流 | IOPE | Vdd=3.5V，VM=0V | 2.8 | 6 | uA | |
| 待机状态电流 | IPDN | Vdd=2V，VM floating | 1.5 | uA | ||
| 开关管导通阻抗 | ||||||
| 等效导通阻抗 | RDS | Vdd=3.6V， IVM=1A | 38 | mΩ | ||
| 过温保护 | ||||||
| 过温保护 | 120 | ℃ | ||||
| 过温恢复 | 100 | ℃ | ||||
| 迟延时间 | ||||||
| 过充电检测迟延时间 | TCU | VDD=3.6V~4.4V | 150 | ms | ||
| 过放电检测迟延时间 | TDL | VDD=3.6V~2.0V | 35 | ms | ||
| 过电流 1 检测迟延时间 | TIOV 1 | VDD=3.6V | 8 | ms | ||
| 负载短路电流检测延迟时 | TSHORT | VDD=3.6V | 70 | us | ||
2、产品特性
- 内部集成等效 38mΩ（典型值）的功率MOSFET；
- 超小封装 SOT23-3；
- 外围电路简单；
- 过温保护；
- 过充电电流保护；
- 2 段过流保护：
(1)过放电电流;
(2)负载短路电流;
- 充电器检测；
- 0V 电池充电功能；
- 延迟时间内部设定；
- 高精度电压检测；
- 静态工作电流2.8μA（典型值）；
- ESD 4KV。

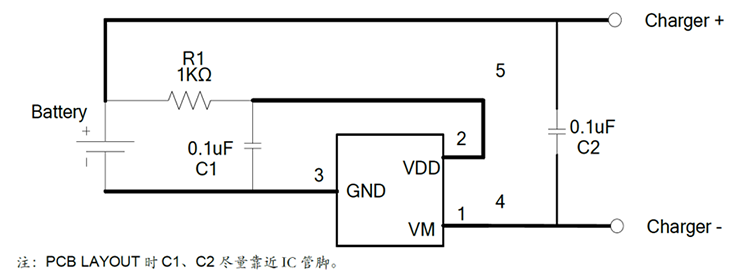

3、典型应用电路图
4、管脚图及功能说明
| |||
| VM | 1 | 充电器或者负载的负极，通过内部的开关管连接到GND | |
| VDD | 2 | 电源输入管脚。 | |
| GND | 3 | 电芯负极。 |
5、功能特色
（1）正常工作模式
（2）过充电压情况(OCV)
（3）过放电压情况
（4）过放电流情况
（5）异常充电情况
（6）负载短路情况
（7）0V电池充电功能
