电子烟咪头，这个藏在烟杆内部、指甲盖大小的元件，承担着“感知用户抽吸、触发雾化”的核心任务。过去十年，它一直以驻极体电容式咪头（ECM）的形态存在。但如今，越来越多的电子烟方案开始转向一种新的选择——MEMS气流传感器。两者之间最直观的分水岭之一，就是能否通过回流焊。为什么传统咪头过不了回流焊？MEMS传感器又是靠什么“扛住”260℃高温的？要回答这些问题，得从它的工作原理说起。
一、传统咪头为什么过不了回流焊？
要理解MEMS咪头的价值，先得知道它替代的对象有什么局限。
传统驻极体咪头（ECM）本质上是一颗微型麦克风。它的核心结构是一层驻极体振膜和一块背极板，两者构成一个平行板电容器。用户抽吸时，气流引起振膜振动，电容发生变化，专用ASIC芯片检测到这一变化后输出触发信号。问题在于，这种结构从材料到组装方式，都与现代SMT贴片产线格格不入。
驻极体振膜通常由高分子薄膜材料制成，背极板与振膜之间需要保持微米级的空气间隙。整个咪头依赖人工将振膜、垫圈、极板逐层装配在一起，再用引线焊接到PCBA上。高分子膜在260℃的回流焊峰值温度下会软化变形，装配公差在高温下进一步放大，导致灵敏度大幅漂移。更关键的是，咪头根本不敢进入回流焊炉——它只能等PCBA上其他元件全部焊完之后，再由工人手工补焊上去。
这就带来了一系列连锁问题。手工焊接的良率普遍在95%左右徘徊，虚焊、漏焊、装反、焊接时烫伤振膜等情况难以彻底杜绝。而且每颗咪头在手工装配环节的触发行程都有细微差异，用户拿到两支同型号的烟杆，吸阻反馈可能判若两人。

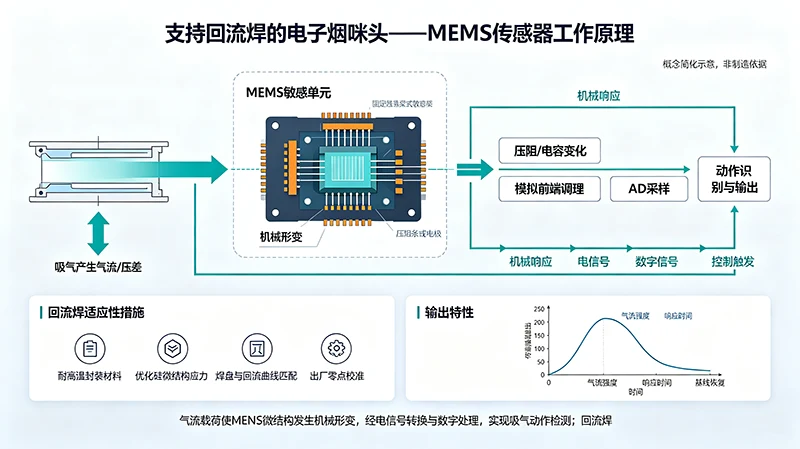

二、MEMS咪头的工作原理：用硅薄膜“感知”压差
MEMS气流传感器的思路和ECM有本质区别。ECM检测的是气流引起的声波振动，而MEMS传感器直接检测抽吸产生的微压差。
具体来说，MEMS咪头的核心是一颗硅基微机电芯片。芯片内部有一层极薄的硅薄膜（振膜），它与下方的固定背板构成一个可变电容器。传感器的一端通过进气孔与烟杆内部气道相连，另一端接触参考气压。当用户抽吸时，烟道内产生负压，薄膜两侧出现压差，硅薄膜发生弯曲形变，薄膜与背板之间的距离改变，电容值随之变化。
这个电容变化量被送入同一封装内的专用ASIC芯片。ASIC通过检测电路判断电容变化是否超过预设阈值：低于阈值时OUT端输出低电平，高于阈值时输出高电平，驱动MCU启动雾化。整个信号链路是纯硬件逻辑，没有固件，没有软件层面的“卡死”风险。
这里有一个容易被忽略的细节：MEMS传感器检测的是气压变化，而不是声音。虽然它的物理原理和MEMS麦克风同源——都是电容式压力敏感结构——但MEMS麦克风的设计目标是拾取人声频段的声波，而电子烟专用MEMS气流传感器优化的是低频压差响应，检测的是用户抽吸时产生的持续负压-。
三、回流焊兼容性从哪里来？
理解了MEMS传感器的结构，就能理解它为什么能过回流焊。
硅基材料的热稳定性是关键。MEMS芯片的振膜和背板由单晶硅或多晶硅通过微纳加工工艺制成，硅的熔点超过1400℃，在260℃的回流焊峰值温度下，硅薄膜的机械性能和弹性模量不会发生不可逆变化。封装外壳采用LGA或QFN等标准半导体封装形式，焊盘与PCB之间形成可靠的合金连接，整个器件可以像电阻、电容一样被贴片机吸嘴取放、贴装、过炉-。
不过，能过回流焊不等于“裸奔过炉”。MEMS芯片内部的振膜厚度通常不足1微米，高温下的腔体内外气压差可能对其造成压损，焊接过程中产生的助焊剂残留和锡膏飞溅物也可能通过进气孔侵入。因此，支持回流焊的MEMS咪头在进气孔位置通常会贴装一层耐高温的声学透气膜。这种膜材以改性ePTFE（膨体聚四氟乙烯）为核心，可稳定耐受-40℃至260℃的温度范围，在回流焊高温下不软化、不碳化，同时保持纳米级微孔结构，允许气压传导但阻挡液态水和颗粒污染物进入。
换句话说，MEMS咪头能过回流焊，是“硅基敏感结构+标准半导体封装+耐高温透气膜”三者协同的结果，而非单一材料的功劳。
四、从“能过炉”到“过得好”：回流焊对MEMS咪头意味着什么
回流焊兼容性对电子烟制造的意义，远不止“省掉一道手工焊工序”。
最直接的变化是产线自动化程度。传统咪头方案中，PCBA贴片线完成其他元件的焊接后，咪头需要单独安排工位进行手工焊接和组装。MEMS咪头以编带形式供货，贴片机可以一次性完成全部元件的贴装，过回流焊炉后整个PCBA的焊接工序即告完成。没有了人工焊接和手工装配环节，虚焊、漏焊、装反、烫伤等人为不良随之消除，PCBA直通率可以从95%左右提升到99.5%以上-。
更深层的变化在于产品一致性。MEMS芯片采用标准半导体微纳加工工艺制造，同一批次内每颗传感器的触发压力公差可以控制在±30Pa以内，而传统ECM咪头的公差通常在±50Pa左右。反映到用户体验上，就是“第一口”的吸阻反馈更加稳定——同一款产品，不同批次的抽吸手感几乎一致-。
耐高温能力还打开了设计上的自由度。传统咪头因为怕热，在PCBA布局时需要远离发热元件，给结构设计带来约束。MEMS咪头通过回流焊后性能不漂移，布局限制相应减少。部分MEMS传感器型号还支持多次回流焊循环，这对于需要双面贴装或二次加工的PCBA方案尤为重要-。
五、回流焊之后，MEMS咪头还要面对什么？
能通过回流焊只是第一关。电子烟咪头在实际使用中要面对烟油蒸汽、冷凝液、粉尘以及反复的温度变化。MEMS传感器的硅基结构对烟油蒸汽的耐受性远优于传统ECM的高分子振膜。有测试数据显示，经过720小时烟油浸泡后，MEMS传感器的灵敏度仅下降约1%，而传统咪头在240小时后灵敏度下降已超过30%-。
在回流焊制程本身，行业标准也给出了明确的窗口。无铅回流焊的峰值温度通常设定在260℃（+0/-5℃），器件处于峰值温度附近的时间需控制在10秒以内-。MEMS咪头在设计和封装时已经按照这一窗口进行热学仿真和验证，确保硅薄膜在短暂高温暴露后恢复原有机械特性。GB/T 38341-2019《微机电系统（MEMS）技术 MEMS器件的可靠性综合环境试验方法》也为MEMS器件在焊接及环境应力下的可靠性评估提供了标准框架-。
六、选型时值得关注的几个参数
如果你正在评估MEMS咪头方案，除了“是否支持回流焊”这个基本门槛，还有几个参数值得纳入比较。
触发压力范围与公差。常见电子烟MEMS传感器的触发负压阈值在-50Pa至-300Pa之间可配置，灵敏度偏差越小，产品一致性越好。部分新型号支持-50~-200Pa范围内的灵敏度定制-。
静态电流。MEMS传感器在待机状态下的电流通常在微安级，例如3µA至5µA。对于电池容量有限的便携设备，这个参数直接影响续航表现。
封装尺寸与形式。主流电子烟MEMS咪头采用2.7mm×1.8mm或2.75mm×1.85mm级别的LGA封装，部分厂商也提供φ6mm圆柱形封装以兼容传统咪头的安装结构-。
防自启与保护逻辑。上电瞬间、反吹、快速重置等场景下，传感器不应误触发。具备防自启逻辑和超时保护功能的型号，在产线测试和用户使用中的表现更加稳定。
结语
MEMS咪头在电子烟领域的渗透，本质上是一场“从手工装配到半导体封装”的迁移。回流焊兼容性是这场迁移最直观的标志，但它背后真正改变的是产品的一致性和可靠性——硅薄膜的物理特性不会因为装配工人的手感而波动，也不会因为烟油浸泡而在几个月内失效。对于电子烟品牌而言，选择支持回流焊的MEMS咪头，既是在选择一条更高效的产线，也是在选择一种更可控的品质逻辑。
