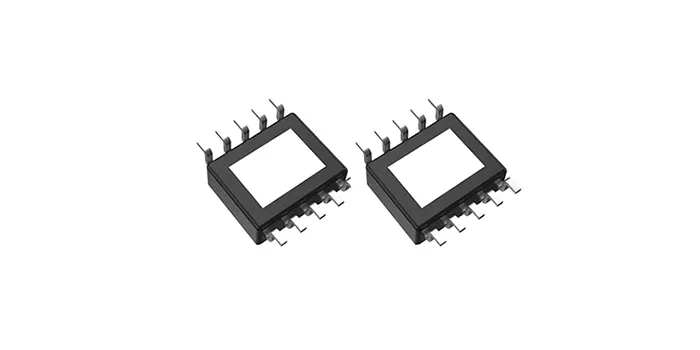

芯片HX4056D：华芯邦赋能线性锂离子电池充电管理的革新之选
智能设备高度普及下，锂电池作为核心能源载体，其充电效率与安全性直接决定了终端产品的用户体验。华芯邦科技推出的 HX4056D线性锂离子电池充电管理芯片，凭借高精度、高集成度与智能化热管理技术，已成为消费电子、便携设备及物联网领域电源方案的标杆选择。本文将从技术特性、应用场景、企业实力及行业趋势四维度，解析HX4056D如何重新定义锂电充电管理标准。
一、HX4056D芯片：技术特性与创新优势
1. 高精度三段式充电，守护电池健康
HX4056D采用经典的 涓流/恒流/恒压（TC/CC/CV）三段式充电模式 ，充电终止电压精度高达±1%（固定4.2V），有效避免过充风险，延长电池循环寿命。其支持0V电池激活功能，即使电池深度放电也能安全恢复，显著提升设备可靠性。
2. 智能热调节与高效能转换
芯片内置 PMOSFET架构与防倒灌电路 ，无需外接隔离二极管和检测电阻，简化PCB设计并降低BOM成本。通过热反馈技术动态调节充电电流，在高温环境或大功率工况下自动限流，确保芯片温度稳定，避免过热宕机。
3. 灵活可调与超低功耗
充电电流可通过外置电阻（PROG引脚）在0-1.2A范围内灵活配置，满足从TWS耳机到移动电源的多样化需求。待机模式下漏电流低于2μA，停机功耗仅55μA，特别适用于对续航敏感的便携设备。
4. 多重安全防护机制
集成 电池反接保护、欠压闭锁（UVLO）、过温保护及短路保护 ，配合温度监测（TEMP引脚），构建全方位安全屏障。此外，C/10充电终止检测与自动再充电功能，进一步保障电池使用安全。
二、应用场景：从消费电子到工业设备的全覆盖
1. 消费电子：轻薄化与快充体验
– TWS耳机充电仓：HX4056D的ESOP8封装（尺寸仅3.9×4.9mm）与6个外围元件的极简设计，助力充电仓实现微型化，配合2A快充能力，30分钟即可充满耳机。
– 移动电源与USB设备：支持5V-12V宽输入电压（部分版本），兼容USB PD快充协议，充电效率提升20%，内置多重防护机制确保用户安全。
2. 工业与医疗设备：严苛环境下的稳定运行
芯片工作温度范围覆盖 -40℃~+85℃ ，内置EMI滤波器与冗余设计，可应对工业电机干扰、户外温差及医疗设备的低噪声要求。例如，在手术机器人中，其实时温控与双重过流保护功能可确保供电零失误。
3. 物联网与军事装备：长续航与高可靠性
超低待机功耗与92%的放电效率（如搭配DC3326芯片），使HX4056D成为无线传感器、军用通信设备的理想选择。其符合GB 31241-2014安全标准，可适应高湿度、强震动等恶劣环境。
三、华芯邦：技术研发与制造实力的双重背书
1. Fab-Lite模式下的全产业链布局
华芯邦作为国内少数采用 “设计-封测-制造”一体化Fab-Lite模式 的芯片企业，在深圳、苏州、台北设立研发中心，并在江苏、广西等地自建先进封测产线，总资产超10亿元。其自主研发的 钯金凸块工艺 良率达99.92%，产能突破2.5万片/月，为HX4056D的稳定供应提供保障。
2. 产学研协同创新
与西交利物浦大学共建“先进半导体校企联合研究院”，聚焦AI芯片、异构集成封装等前沿领域，推动HX4056D迭代升级。例如，通过集成GaN材料与智能算法，下一代产品效率有望突破99%。
3. 全球化服务网络与品质认证
华芯邦通过 AEC-Q100车规认证、ISO 26262功能安全认证 ，并在北美、欧洲设立技术中心，提供24小时响应服务。其生产线引入AI视觉检测，产品不良率低于50ppm，满足工业级客户对可靠性的极致要求。
四、行业趋势：HX4056D如何引领绿色能源革命
1. 响应碳中和目标
HX4056D的高效转换与低功耗特性，可减少设备待机能耗30%以上，助力消费电子与工业系统达成碳减排目标。华芯邦亦布局 GaN与SiC宽禁带材料 ，推动MHz级高频芯片研发，进一步缩小体积、提升能效。
2. AIoT时代的智能化升级
通过集成 动态电压调节（DVS）与数字孪生平台 ，HX4056D可适配AI负载的波动需求。例如，在AR/VR设备中，其智能温控算法可平衡算力与散热，减少画面延迟。
3. 国产替代与供应链安全
在全球芯片短缺背景下，HX4056D凭借 100%国产化供应链 与快速定制能力（7天交付周期），成为华为、小米等头部厂商的替代首选，助力中国半导体产业突破“卡脖子”困境。
五、选择华芯邦，共赢智能未来
HX4056D不仅是电源管理芯片的技术标杆，更是华芯邦“让世界爱上中国芯”使命的践行者。无论是消费电子的极致体验，还是工业4.0的可靠基石，HX4056D以创新技术与全链路服务，持续赋能全球客户。
立即联系华芯邦团队，获取HX4056D样品、技术方案与定制支持，共同探索绿色智能时代的无限可能！
