最近在帮几个客户做产品选型的时候，发现一个挺普遍的问题：大家在挑选锂电池充电管理芯片的时候，往往只关注“能不能充电”，却忽略了输入电压范围、过压保护、温度管理这些在实际应用中特别容易出问题的环节。
有位做便携式蓝牙音箱的客户就跟我说过，他们之前用了一款普通的充电芯片，结果用户误用了快充头，直接把芯片烧了，售后率居高不下。后来换了一款带高压保护的芯片，问题就解决了。他用的就是今天要聊的HT4056H。
这篇文章就结合HT4056H的技术规格，跟大家聊聊这款芯片到底适合用在哪些产品上，怎么选型才能少踩坑。
一、先搞清楚HT4056H是什么

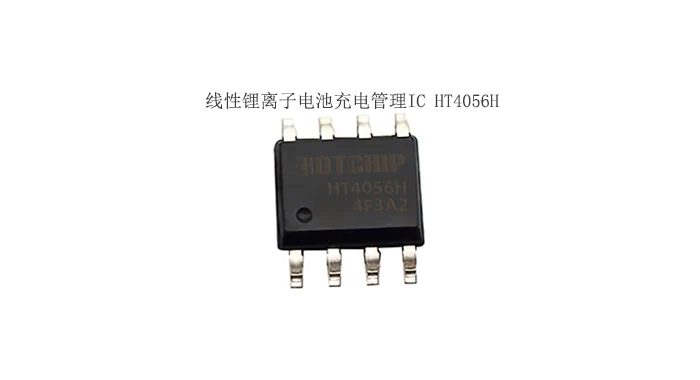

HT4056H是hotchip推出的一款带过压保护（OVP）的高压线性锂离子电池充电管理IC。从名字就能看出几个关键信息：
“高压”指的是它的输入耐压很高，最高可以到40V，同时带有6.0V的过压保护。这是什么概念？意味着哪怕用户用了一个不稳定的电源适配器，或者插到了车充、快充头上，芯片也不会第一时间烧掉。
“线性”指的是它的工作方式，属于线性充电芯片，优点是外围电路简单、成本低、没有开关噪声。
“单节锂离子电池充电器”说明它是专门为4.2V锂电池设计的，这也是目前市面上绝大多数便携式电子产品的电池类型。
从封装来看，HT4056H提供了两种选择：一种是ESOP8，另一种是TDFN2x2-8L。TDFN2x2-8L这个封装特别小，只有2mm×2mm，适合那些对PCB空间要求极为苛刻的产品。
二、核心参数解读，这些数据背后代表什么
1. 输入电压范围：4.5V到36V，OVP触发点6.0V
这是HT4056H最突出的优势之一。普通的充电芯片输入耐压一般在6V-7V左右，稍微过压就容易烧。而HT4056H的输入电压范围是4.5V到36V，也就是说，即使输入电压瞬间冲到30多伏，芯片也不会损坏。
更重要的是它的过压保护（OVP）功能。当输入电压超过6.0V时，芯片会自动切断充电回路，保护后端电路和电池。这在实际应用中非常实用——现在很多用户手里都有各种快充头，输出电压可能是9V、12V甚至更高，如果没有OVP保护，后果可想而知。
2. 充电电流：最高1A，外部可调
HT4056H的最大充电电流是1A，通过PROG引脚外接一个电阻来设定。充电电流的大小直接决定了充电速度，1A对于大多数单节锂电池来说是比较合理的区间，既不会太慢，也不至于因为电流过大导致电池发热严重。
需要说明的是，线性充电芯片的效率跟输入输出电压差直接相关。如果用5V输入给3.7V的电池充电，压差1.3V，效率大概在74%左右。如果输入电压更高，效率会相应降低，发热也会增加。所以虽然HT4056H能承受高压，但从实际应用角度考虑，建议输入电压控制在5V-6V之间，这样能兼顾充电效率和芯片温度。
3. 充电精度：4.2V ±1%
充电终止电压的精度直接影响电池寿命。精度越高，电池越不容易出现过充。HT4056H的浮充电压在4.158V到4.242V之间，典型值4.2V，误差控制在±1%以内。这个精度在同类产品中属于主流水平，能够满足绝大多数应用场景的需求。
4. 三段式充电：涓流、恒流、恒压
HT4056H采用的是经典的涓流/恒流/恒压充电模式。
当电池电压低于2.9V时，芯片进入涓流充电模式，电流大约为恒流阶段的1/10，用于恢复严重亏电的电池，避免大电流充电对电池造成损伤。
当电池电压达到2.9V以上后，进入恒流充电阶段，以设定的恒定电流快速充电。
当电池电压接近4.2V时，进入恒压充电阶段，充电电流逐渐减小，直到电流降到恒流阶段的1/10时，充电终止。
这种充电方式是目前锂电池充电管理的主流方案，兼顾了充电速度和电池寿命。
5. 静态电流和待机功耗
HT4056H在充电模式下的静态电流典型值260μA，待机模式下180μA。当输入电源被移除时，电池漏电流小于2μA。这个功耗水平对于电池供电的设备来说非常重要——尤其是那些需要长期待机的产品，比如智能门锁、无线传感器等，2μA的漏电流几乎可以忽略不计。
6. 温度管理：智能热调节
线性充电芯片的一个痛点就是发热。HT4056H内置了热反馈机制，当芯片内部结温达到145℃左右时，会自动降低充电电流，把温度控制在安全范围内。这个功能在高温环境或者PCB散热条件不好的情况下特别有用。
三、基于参数判断，HT4056H适合用在哪些产品上
结合上面的参数分析，HT4056H的应用场景其实已经比较清晰了。我把它归纳为几类：
1. 便携式消费电子产品
这是最典型的应用领域。比如蓝牙耳机充电仓、便携式蓝牙音箱、手持小风扇、电动牙刷、剃须刀、智能手表、电子烟等等。
这类产品的共同特点是：内部空间有限，对成本敏感，需要简单可靠的充电方案。HT4056H的TDFN2x2-8L封装非常适合这类产品，外围只需要几个电阻电容就能构成一个完整的充电电路，PCB布局非常紧凑。
以蓝牙耳机充电仓为例，现在很多充电仓都支持Type-C接口，用户可能会用各种不同的充电头去充。有了HT4056H的高压保护和OVP功能，就算用户用快充头，也不会损坏充电仓内部电路，可靠性大大提升。
2. 智能家居和物联网设备
智能门锁、无线门铃、智能传感器、安防摄像头这些设备通常使用可充电锂电池供电，而且安装位置可能比较隐蔽，更换电池不方便，所以充电的可靠性就变得很重要。
这类设备往往需要长时间待机，HT4056H的低待机功耗特性就很有优势。2μA的电池漏电流意味着即使设备长期不充电，电池的自放电也不会太严重。
另外，这类设备很多时候是用在家庭环境中，电源适配器质量参差不齐，输入电压波动的情况时有发生。HT4056H的宽输入电压范围和OVP保护能够很好地适应这种复杂的使用环境。
3. 小型电动工具和玩具
遥控车、无人机、电动螺丝刀、小型吸尘器这类产品通常需要快速充电，而且使用频率高，电池充放电循环频繁。
HT4056H最大1A的充电电流对于容量在1000mAh-2000mAh之间的电池来说是比较合适的，1-2小时可以充满。如果电池容量更大，也可以考虑用两片HT4056H分别给并联的电池组充电。
4. 车载设备
行车记录仪、车载空气净化器、便携式导航仪这些设备在车上使用时，供电来自点烟器或者车载USB接口。汽车上的电源环境其实挺复杂的，发电机输出电压会有波动，启动瞬间可能还有浪涌，普通的充电芯片很容易出问题。
HT4056H最高40V的输入耐压和OVP保护在这个场景下就很有优势了。即使车载电压出现较大的波动，芯片也能稳定工作。
5. 备用电源和应急设备
移动电源（虽然现在更多用开关型充电芯片，但小容量的移动电源用线性方案也可以）、应急灯、便携式储能设备等，这些设备对充电可靠性的要求也比较高，HT4056H的稳定性和保护功能能够满足基本需求。
四、从实际应用角度，选型时需要注意的几个细节
1. 充电电流的设定
充电电流通过PROG引脚外接电阻来设定，公式大致是IBAT = 1000V / RPROG。举个例子，如果要设置1A充电电流，RPROG = 1000V / 1A = 1kΩ，但规格书上给出的典型值是1.2kΩ对应1000mA，所以实际应用时建议参考规格书中的典型值表格，最好在实际样机上验证一下。
另外需要考虑的是，充电电流越大，芯片发热越严重。虽然HT4056H有热调节功能，但如果PCB散热设计不好，实际能达到的充电电流可能达不到设定值。所以布板时建议把芯片底部的散热焊盘可靠接地，并尽量加大铜箔面积帮助散热。
2. 输入电容的选择
典型应用电路中，VCC输入端需要接一个电容，通常用10μF左右的陶瓷电容。考虑到实际使用中可能遇到输入电压波动或者热插拔的情况，这个电容建议选择耐压25V或更高的规格，避免因输入过压导致电容击穿。
3. TEMP引脚的用法
TEMP引脚是电池温度检测端，可以用来监测电池在充电过程中的温度，防止电池过热。如果不需要这个功能，可以直接把TEMP引脚接地。
如果需要使用温度检测，需要在TEMP引脚和VCC、GND之间接两个分压电阻，配合电池内部的NTC热敏电阻来检测温度。当温度超出设定范围时，芯片会暂停充电。
4. 状态指示的设计
HT4056H提供了CHRG和STDBY两个开漏输出的状态引脚。CHRG在充电过程中输出低电平，STDBY在充满后输出低电平。这两个引脚可以直接驱动LED指示灯，也可以通过上拉电阻接到MCU的IO口，让主控芯片读取充电状态。
5. 电池反接保护
规格书上提到HT4056H具有电池反接保护功能。这意味着如果电池正负极接反了，芯片不会损坏，只会停止充电。这个功能在生产装配或者用户更换电池的时候特别有用，能有效降低因操作失误导致的损坏率。
五、和同类产品相比，HT4056H的竞争力在哪
市面上单节锂电池充电芯片其实很多，比较常见的有TP4056、TP4057、MAX1555等等。HT4056H相比这些产品，最突出的优势就是高压输入和OVP保护。
传统的TP4056输入耐压只有6V左右，稍微过压就容易烧。而HT4056H直接把这个上限拉高到了36V，同时集成了6.0V的OVP。对于需要高可靠性的产品来说，这个差异是非常关键的。
封装方面，HT4056H提供了TDFN2x2-8L这个超小封装，比传统的SOP8封装小得多，适合空间受限的产品。同时也有ESOP8封装，方便兼容现有设计。
另外，HT4056H的待机功耗和电池漏电流都控制得不错，2μA的漏电流在同类产品中属于比较好的水平。
六、写在最后：选芯片就是选可靠性
很多时候产品出问题，不是设计有问题，而是元器件选型的时候忽略了实际使用场景中的不确定性。用户手里的充电头、充电线、使用环境都是不可控的，这就要求充电管理方案要有足够的设计冗余。
HT4056H这款芯片给我的感觉就是“皮实”——耐压高、有保护、功耗低、外围简单。它可能不是参数最亮眼的，但在实际应用中，这种稳定可靠的特性往往比追求极限参数更有价值。
如果你正在做一个需要单节锂电池充电功能的产品，无论是消费电子、智能家居还是车载设备，HT4056H都值得认真考虑一下。特别是那些对可靠性有要求、使用环境复杂、或者PCB空间紧张的项目，这款芯片的优势会更加明显。选型的时候建议根据实际需要的充电电流、PCB尺寸、散热条件来综合判断，可以参考规格书中的典型应用电路做样机验证。希望这篇文章能对大家的选型工作有所帮助。
