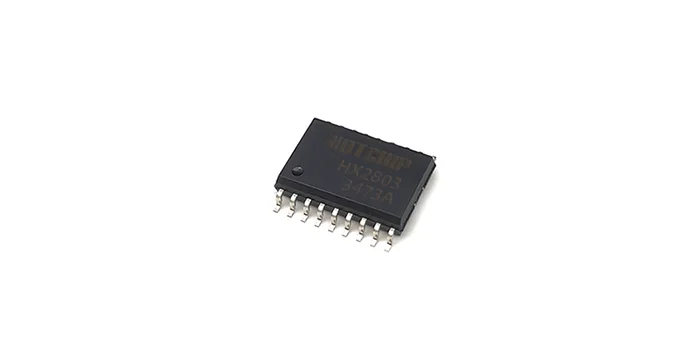

电子元件里，封装往往决定了产品的最终形态与应用边界。不谈宏大的技术趋势，而是聚焦于一个具体的产品细节——HX2803高压高电流达林顿晶体管阵列的SOP18封装。
很多人可能会问，市面上已有多种封装的达林顿阵列，为何还要专门讨论一个SOP18？答案很简单：在PCB布局的方寸之间，封装的选择直接关系到系统的稳定性、散热效率以及未来的升级空间。
一、从引脚排列看SOP18的“对称美学”
打开HX2803的规格书，SOP18封装的引脚定义图会给你留下深刻印象。它并非简单的引脚罗列，而是蕴含着高度的逻辑性。
输入与输出的完美对仗：引脚1至8（1B-8B）为输入端，整齐排列在一侧；而引脚11至18（8C-1C）为输出端，以完全相反的顺序排列在另一侧。这种输入与输出物理位置上的严格一一对应，在PCB Layout中意味着什么？意味着走线可以极度简洁。
当您在设计一块需要驱动8路负载的电路板时，这种对称性允许您将MCU的I/O口直接、平行地接入HX2803的输入侧，而输出侧则可以直接通过接线端子流向继电器或执行器。信号路径的直线化，最大限度地减少了交叉走线，从而降低了信号干扰和寄生参数的风险。
电源与地的黄金位置：引脚9（E，共用发射极/接地）和引脚10（COM，共用钳位二极管）被巧妙地置于封装正中央的两侧。在高速开关或驱动感性负载（如继电器、电磁阀）时，COM端所连接的钳位二极管需要迅速吸收反电动势。将COM引脚置于中央，可以使得8个输出通道到钳位二极管的路径长度尽可能一致且短促，这对于抑制电压尖峰、保护后级电路至关重要。
二、SOP18的“小身材”与“大能量”悖论
HX2803的核心参数令人印象深刻：单通道500mA的集电极电流、50V的耐压。在传统观念中，如此高的电流和电压往往意味着TO-220或至少DIP封装的“大块头”。那么，SOP18是如何在仅1.27mm引脚间距的狭小空间内承载这份能量的？
1、铜框架与导热路径的优化：SOP18虽然体积小，但其内部框架采用了高导电率的铜材。HX2803的设计关键之一，就是将大电流产生的热量通过引脚（特别是GND引脚）快速传导至PCB的铜皮上。这意味着，在应用SOP18封装时，PCB的Layout必须考虑散热。例如，连接引脚9（E）的铜皮应尽可能加宽，甚至辅以过孔阵列以增强对流散热。
2、多通道同时工作的降额考量：虽然HX2803的单通道极限是500mA，但在SOP18封装下，若所有8个通道同时以500mA满负荷运行，总功耗（约4A*Vce(sat)）将产生可观的热量。因此，在撰写本文时，我们必须向工程师传达一个真实的设计理念：封装决定了热阻，SOP18适合驱动多路中低电流负载（如每路100mA-300mA），或部分高电流通道与低电流通道混合使用。 这正是数据手册中强调“单输出额定电流”而非总功率的深层原因——它留给设计者根据实际散热条件进行灵活调整的空间。
三、SOP18对现代电路设计的三大隐形贡献
选择HX2803的SOP18封装，绝不仅仅是为了“缩小体积”。它在以下三个维度上，悄然提升了产品的整体性能：
降低寄生电感：相比长引线的直插封装，SOP18紧贴PCB的表面积累了更小的寄生电感和电容。对于需要一定开关频率的应用（如小型步进电机驱动或斩波控制），更低的寄生参数意味着更平滑的开关波形和更小的EMI辐射。
提升自动化生产良率：SOP18属于表面贴装元件，适合全自动贴片机高速、高精度安装。相比于需要人工整形和插件的手工焊接元件，SOP18封装彻底消除了引脚成型的差异和焊接空洞的一致性风险。在大规模工业化生产中，这是可靠性的根本保证。
简化逻辑接口设计：从规格参数来看，HX2803的输入电流（II）在3.85V时典型值仅为0.93mA。这意味着SOP18封装的这个小家伙，可以直接由3.3V或5V的MCU驱动，无需额外的MOSFET驱动级。它将高电压、大电流的功率部分与低电压、小电流的控制部分，通过一个紧凑的封装完美隔离与匹配。
四、典型应用场景：SOP18如何落地？
结合HX2803的特性和SOP18的封装优势，我们可以勾勒出几个极具代表性的应用场景：
1、PLC（可编程逻辑控制器）的输出模块：在标准的工业控制柜中，通道密度是硬指标。SOP18封装允许在有限的板卡面积上布置更多通道的继电器驱动或晶体管输出阵列。HX2803内部的钳位二极管，直接吸收感性负载（如中间继电器线圈）关断时产生的反向高压，让系统更加稳定。
2、智能家居与楼宇自动化控制板：随着智能面板越做越薄，对元件高度愈发敏感。SOP18的低矮外形使其可以轻松安放在两片PCB的夹层之间。无论是控制电磁阀（如地暖水管）还是驱动LED指示灯阵列，HX2803都能胜任。
3、步进电机驱动一体化设计：对于一些微型步进电机，需要两相H桥驱动。虽然HX2803是达林顿阵列而非专用驱动芯片，但利用其两个通道驱动一个电机的某一相，配合SOP18的小体积，可以设计出高度集成的电机驱动板，直接安装在电机尾部。
五、封装背后的选择哲学
当我们再次审视达林顿驱动HX2803的SOP18封装时，我们看到的不仅仅是18个引脚的塑料外壳。它是工程美学与物理定律的平衡点。
它告诉我们，500mA的驱动能力不是用来炫耀的蛮力，而是精准控制的底气；50V的耐压不是冒险的极限，而是安全的冗余。SOP18封装，则是这一切性能与工业美学结合的最终呈现。
对于硬件工程师而言，选择HX2803的SOP18版本，意味着选择了一种兼顾高密度与高可靠性、兼顾强大驱动与精致体积的设计路径。在未来的电子产品设计中，这种对细节封装的理解，将成为决定产品竞争力的关键一环。在您下一块电路板上，不妨让HX2803的SOP18来诠释您对空间与性能的双重追求。
