专利墙背后的硬实力：解读华芯邦超1000个自主研发IP的护城河
在半导体这个以技术为尺、以专利为墙的尖端竞技场，一家企业的真正实力，往往不直接显现在产品销量榜单上，而是沉淀在其自主研发的知识产权（IP）库中。对于深圳华芯邦科技有限公司而言，其官网上“超1000个自主研发IP”的表述，绝非一个简单的数字炫耀，而是一座由十八年光阴与技术热忱浇筑而成的“创新冰山”浮出水面的尖角。这座冰山，构成了华芯邦从电源管理、音频功放，到MEMS传感器等多条产品线生生不息的技术源泉，更是其作为国家级专精特新“小巨人”企业最深厚的护城河。
一、IP：半导体世界的“乐高积木”与“武功秘籍”
要理解1000+IP的意义，首先需明晰IP在芯片设计中的核心地位。在芯片领域，IP（Intellectual Property Core）是指预先设计好、经过验证、可重复使用的电路功能模块。它如同建筑行业的标准预制件，或是儿童玩具中的“乐高积木”单元。
一个复杂的系统级芯片（SoC）或高性能模拟芯片，并非从晶体管开始一笔一画设计，而是由成百上千个这样的IP模块，按照特定架构集成、连接、优化而成。常见的IP小至一个施密特触发器、一个带隙基准电压源，大至一个USB接口控制器、一个音频编解码器（CODEC） 或一整套电池管理（BMS）算法硬件化模块。
因此，一个庞大、优质、经过硅验证（即实际流片成功）的IP库，对于芯片设计公司而言意味着：
设计效率的指数级提升：避免重复“造轮子”，大幅缩短产品研发周期。
技术风险的显著降低：使用成熟可靠的IP，能保证基础功能的稳定，让工程师聚焦于差异化创新。
产品性能与可靠性的基石：经过多次迭代优化的IP，是芯片高性能、高可靠性的根本保证。
华芯邦拥有的超1000个自主IP，正是这样一套庞大而精密的“乐高积木”体系，更是其十八年摸爬滚打积累下的“独家武功秘籍”。
二、从“0”到“1000+”：一部浓缩的国产模拟芯片创新史
华芯邦的IP矩阵并非一蹴而就。其发展脉络，与公司成长轨迹及中国半导体产业的演进同频共振，大致可分为三个阶段：
第一阶段：奠基与聚焦（2008年及之后数年）
公司成立之初，聚焦于模拟芯片，尤其是电源管理这一广阔而基础的市场。早期的IP积累必然围绕低压差线性稳压器（LDO）、DC-DC转换器（降压、升压） 的核心拓扑、电荷泵、过温过流保护电路等展开。这一时期的目标是“活下去”，IP开发以解决具体产品问题、实现功能为首要任务，在残酷的市场竞争中打磨设计的鲁棒性和工艺适应性。每一款成功量产的产品，其核心电路都沉淀为可复用的IP资产。
第二阶段：拓展与体系化（伴随Fab-Lite模式深化）
随着公司确立Fab-Lite模式，并在山东、广西等地自建封测中心，IP开发进入了与制造工艺深度绑定的新阶段。这一时期的IP特征表现为：
工艺特色化：针对不同晶圆代工厂（如台积电、中芯国际等）的特定工艺线（如0.18μm BCD，一种适合功率芯片的工艺），开发与之高度匹配的功率器件模型IP、高压器件驱动IP等，以榨取工艺的极限性能。
数模混合深化：单纯的模拟IP已无法满足市场需求。华芯邦的IP库中，数字控制逻辑IP、模数/数模转换器（ADC/DAC） 精度更高的IP、数字滤波算法硬件化IP等比例显著增加。这使得其产品从简单的电源转换，向智能电源管理、可编程配置演进。
封装协同化：自建封测能力后，诞生了与先进封装（如WLCSP、QFN）特性相关的IP，如针对封装寄生参数优化的ESD保护电路IP、热仿真模型IP等，实现了从芯片设计到封装性能的协同优化。
第三阶段：引领与平台化（面向AIoT、新能源等新赛道）
当IP积累达到一定量级，其产生的化学反应便是平台化创新能力。超1000个IP意味着华芯邦可以像搭积木一样，快速响应新兴市场的碎片化、定制化需求。例如，面对TWS耳机市场，可以迅速组合超低功耗LDO IP、锂电充电管理IP、I2C控制接口IP和噪声抑制算法IP，推出一颗高集成度充电仓管理芯片。面对储能BMS需求，可以调用高精度电压检测ADC IP、均衡控制逻辑IP、隔离通信接口IP，构建完整的解决方案。
此时，IP库不再是后端支撑，而成为前端产品定义和技术路线的指南针与赋能器。官网所述“满足市场越来越丰富的应用要求”，其底气正来源于此。
三、创新飞轮：驱动华芯邦持续进化的底层逻辑

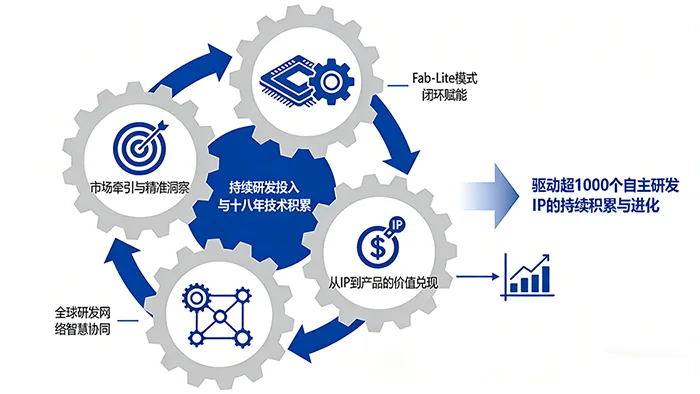

庞大的IP矩阵是结果，而非原因。支撑华芯邦实现这一成果的，是一套环环相扣、自我强化的“创新飞轮”底层逻辑。
飞轮第一环：市场牵引与精准洞察。 华芯邦始终坚持以市场需求为导向的创新。其业务涵盖“帮助客户创造、制造和管理具有前瞻性的创新产品”。这意味着研发团队深度贴近客户端，从智能终端品牌、新能源车企、工业设备商那里获取最前沿的需求信息。一个具体的产品需求（如“需要一款能在零下40度工作的车载电源芯片”），会直接转化为对IP性能（如宽温区基准源IP、低温启动电路IP）的攻关课题。市场是IP创新的源头活水。
飞轮第二环：Fab-Lite模式的闭环赋能。 这是华芯邦区别于纯设计公司的核心优势。自有的封测智造中心，为IP开发和验证提供了独一无二的“快速试错”与“深度优化”平台。
快速迭代：一个新设计的模拟IP（如一种新型的振荡器电路），可以在自封测线上快速进行封装和测试，获取真实的硅片数据，其迭代速度远快于依赖外部封测厂的企业。
工艺-设计协同优化（DTCO）：设计团队与工艺工程师可以共同工作，针对某一IP进行工艺微调或设计改进，以实现特定参数（如导通电阻、开关速度）的极致优化。这种深度协同产生的“Know-how”，本身就成为极难被复制的核心IP。
可靠性数据闭环：通过自有产线，可以长期、系统地收集IP在量产中的长期可靠性数据，从而反哺IP设计规则，使其越来越稳健。
飞轮第三环：全球研发网络的智慧协同。 官网提到“全球5个产品研发中心”。这不仅是地理布局，更是知识网络的构建。深圳总部作为系统集成和产品定义中心，台北研发中心深耕先进工艺制程整合，其他中心可能侧重特定应用（如音频、传感器）。不同的研发中心在各自专精领域持续产出特色IP（如台北中心的先进工艺模拟IP，音频中心的高保真Class-D功放架构IP），并通过内部网络共享、复用、再创新，形成强大的知识聚合效应。
飞轮第四环：从IP到产品的价值兑现。 创新的最终价值在于商业化。华芯邦“MP产品 0款+”和“出货量 0亿颗+”的背后，正是这超1000个IP一次次成功组合、产品化并经受市场检验的证明。每一款芯片的成功量产，不仅带来商业回报，支撑持续的研发投入（飞轮动力），其市场反馈和失效分析又会催生对现有IP的改进或全新IP的需求，从而推动飞轮进入下一个更强大的循环。
四、护城河与未来：IP矩阵的战略意义
在激烈的全球竞争中，华芯邦的千余IP矩阵构筑了多维度的护城河：
时间护城河：十八年的技术积累，非资本短期投入所能速成。许多模拟IP的性能优化依赖于长期的经验和“手感”。
成本与效率护城河：内部IP复用极大降低了新项目的研发成本和人力投入，使公司在应对价格竞争时更具韧性。
定制化能力护城河：丰富的IP组合使快速定制成为可能，能牢牢抓住中小批量、高附加值的利基市场。
系统级创新护城河：当IP覆盖足够广，企业便具备了从单点芯片到提供系统级解决方案的能力，这是更高的竞争维度。
展望未来，华芯邦的IP战略正指向两个清晰的方向：一是垂直深化，在模拟/数模混合的特定领域（如超高压、超高精度、射频）打造世界级的“杀手级IP”；二是横向拓展，随着Chiplet（芯粒）生态的发展，其成熟的模拟、电源、传感IP有可能以“芯粒”形式，成为更大规模异质集成系统中的关键组成部分，开启全新的商业模式。
五、创新的沉淀，远见的力量
从2008年到今天，华芯邦用十八年时间，将一行行代码、一幅幅电路图，沉淀为一座包含超1000个自主研发IP的技术宝库。这不仅仅是数量的积累，更是一家中国芯片企业创新方法论、工程文化与战略定力的集中体现。它告诉我们，真正的创新不是灵光一现，而是体系化的坚持；核心竞争力不是单一产品的成功，而是持续产出成功产品的能力平台。在华芯邦的故事里，我们看到了中国半导体产业从“跟随借鉴”到“自主创新”、从“单一突破”到“体系化建设”的艰难而坚定的跃迁。这座仍在不断生长的IP矩阵，不仅是华芯邦面向未来的“压舱石”，也为我们思考中国硬科技企业的长远发展，提供了一个深邃而有力的注脚。
