引言：从“材料”到“功能”的关键一跃
前两篇文章，我们完成了两件事：
第一篇：搞清楚了半导体是什么——一种导电性可以被调控的神奇材料。
第二篇：看遍了半导体材料的家族谱系——从硅到碳化硅，每一代材料都有自己的用武之地。
但你可能会问：有了这些材料，然后呢？
一块高纯度的硅晶圆，放在那里，它并不会“计算”也不会“放大”。它只是一块平平无奇的、略微能导电的薄片。
真正的魔法，发生在人类对这块材料施加某种“结构设计” 之后。
在所有半导体器件结构中，有一个结构是最基础、最重要、最绕不开的。它就像一个“原子”——所有更复杂的分子（二极管、三极管、MOSFET、芯片）都是由它组合而成的。
这个结构，就是PN结。
可以毫不夸张地说：理解了PN结，你就理解了半导体器件的一半。
一、PN结是怎么造出来的？——在同一块晶体上“画”出阴阳
首先澄清一个极易混淆的概念：
PN结不是把两块不同的材料“粘”在一起。
很多人第一次听到“P型”和“N型”时，会想象成两块不同的积木拼起来。这是错的。
正确的理解是：我们在同一块纯净的单晶硅上，通过掺杂（上一篇文章介绍过的技术），在不同区域引入不同类型的杂质，从而在同一块晶体内部创造出两个性质不同的区域。
具体操作如下：
| 区域 | 掺杂元素 | 掺杂元素族类 | 效果 | 载流子类型 |
| N型区 | 磷（P）或砷（As） | 第V主族（5个价电子） | 多出一个自由电子 | 电子（负电荷） |
| P型区 | 硼（B） | 第III主族（3个价电子） | 缺失一个电子，形成空穴 | 空穴（可视为正电荷） |
关键点：N区和P区之间的那个交界界面，就是PN结。
N区和P区本身只是掺杂浓度不同的同一块硅。但在这个交界面上，会发生一件极其关键的事情——这件事赋予了PN结所有神奇的特性。
二、PN结形成的那一刻：三个关键词
当N型半导体和P型半导体在同一个晶体内部“相遇”时，会依次发生三个过程：
1. 扩散
N区有大量的自由电子（多数载流子），它们像一群躁动的年轻人，不停地乱跑。
P区有大量的空穴（多数载流子），它们像一个个空座位，急切地等待有人来坐。
由于界面两侧的浓度差异巨大，电子从N区向P区扩散，空穴从P区向N区扩散。它们越过交界处，彼此相遇，然后复合——电子掉进空穴，两者双双消失。

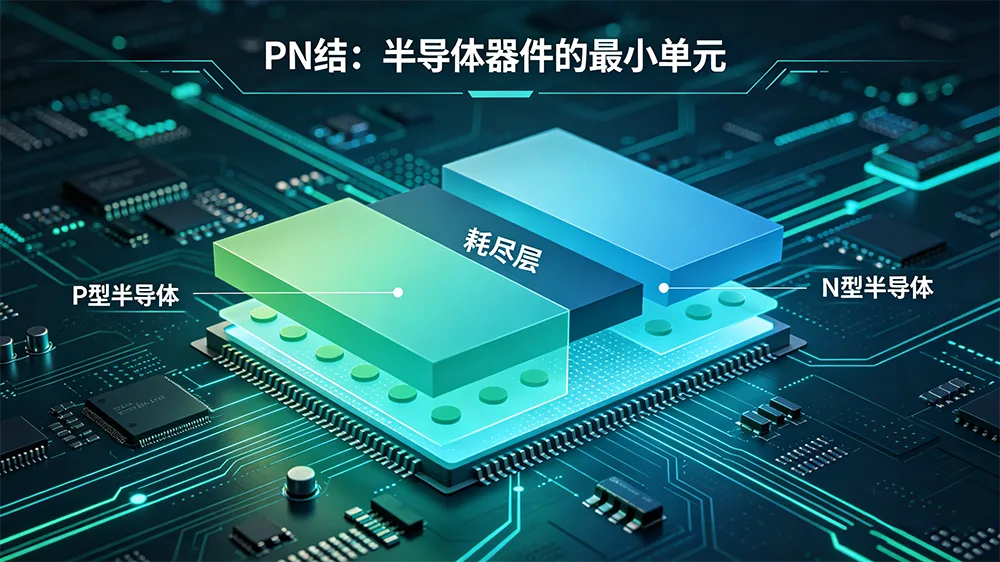

2. 耗尽层（空间电荷区）
扩散和复合发生后，界面附近出现了一个“无人区”：
N区一侧：自由电子跑掉了，剩下的是固定在晶格中的带正电的磷离子。正电荷暴露出来。
P区一侧：空穴被复合了，剩下的是固定在晶格中的带负电的硼离子。负电荷暴露出来。
这个区域里，几乎没有可以自由移动的载流子（电子和空穴都耗尽了），所以叫耗尽层。同时因为两侧分别带有固定不动的正电荷和负电荷，也叫空间电荷区。
3. 内建电场
正电荷区和负电荷区之间，自然形成了一个电场——方向从N区指向P区。
这个电场的作用是什么？阻止更多的扩散。它会把N区的电子往N区深处推，把P区的空穴往P区深处推，不让它们继续越过界面。
最终，扩散的驱动力（浓度差）和电场的阻力（内建电场）达到平衡。耗尽层的宽度稳定下来，PN结进入了稳态。
一句话总结：PN结形成时，载流子在界面处“同归于尽”，留下一个没有自由载流子的耗尽层，并在其中建立起一个内建电场。
三、PN结的灵魂：单向导电性
PN结最核心、最实用的特性，就是单向导电性——电流只能从一个方向流过，反过来就被阻断。
为什么？我们用两个实验来说明。
实验1：正向偏置——开通
把电池的正极接P区，负极接N区，这叫正向偏置。
外加电场的方向与内建电场相反。
内建电场被削弱，耗尽层变窄。
当外加电压超过一个阈值（硅材料约为0.6V~0.7V）时，耗尽层几乎消失。
电子从N区大量涌入P区，空穴从P区大量涌入N区，形成较大的正向电流。
类比：就像一个单向旋转门。正向偏置相当于你顺着门转动的方向推，轻轻使劲就能通过。
实验2：反向偏置——截止
把电池的正极接N区，负极接P区，这叫反向偏置。
外加电场的方向与内建电场相同。
内建电场被加强，耗尽层变宽。
N区的电子被拉向正极（远离界面），P区的空穴被拉向负极（远离界面）。
界面附近几乎没有载流子，只有极其微弱的、由少数载流子引起的反向漏电流（纳安到微安级），可以忽略不计。
类比：同样那个旋转门，反向偏置相当于你逆着门转动的方向推——你推得越用力，门关得越紧。
| 偏置方式 | 连接方式 | 耗尽层变化 | 电流大小 | 等效行为 |
| 零偏置 | 不接电源 | 稳定宽度 | 几乎为零 | 开路 |
| 正向偏置 | P接正，N接负 | 变窄 | 大（毫安级） | 导通 |
| 反向偏置 | P接负，N接正 | 变宽 | 极小（纳安级） | 截止 |
这就是PN结的灵魂：正向导通，反向截止。
一个重要的提醒：反向电压超过某个极限（击穿电压）时，PN结会被永久破坏（或者进入稳压用的齐纳击穿/雪崩击穿）。这是稳压二极管的基础，我们会在后续文章中展开。
四、PN结的第一次出场：二极管
把PN结用金属引线引出两个电极，再用塑料、玻璃或陶瓷封装好，就得到了二极管。
阳极（Anode）：接P区，是电流流入的一端。
阴极（Cathode）：接N区，是电流流出的一端。
二极管的电路符号是一个三角形箭头+一条竖线——箭头方向从P指向N，表示正向电流允许流过的方向。
你可能每天都在用二极管：
| 应用 | 原理 | 常见场景 |
| 整流 | 把交流电（正负交替）变成直流电（单向） | 手机充电器、电源适配器 |
| 防反接保护 | 电池装反了，二极管截止，电路不工作但不烧毁 | 各种电池供电设备 |
| 稳压 | 利用齐纳击穿，在反向偏置下维持稳定电压 | 电源管理电路 |
| 发光（LED） | 电子与空穴复合时释放出光子 | 指示灯、照明、屏幕背光 |
| 感光（光电二极管） | 光照改变反向漏电流，将光信号转为电信号 | 环境光传感器、光纤通信接收端 |
一个二极管里，只有一个PN结。
五、从PN结到复杂器件：一个结构的无限可能
如果你理解了PN结，那么所有更复杂的半导体器件对你来说就不再是黑盒了。它们只是PN结的不同组合方式：
| 器件 | PN结数量 | 原理要点 | 与PN结的关系 |
| 二极管 | 1个 | 单向导电 | 就是PN结本身 |
| BJT双极性晶体管 | 2个（NPN或PNP） | 一个小电流控制一个大电流 | 两个PN结背靠背 |
| JFET结型场效应管 | 1个 | 电压控制耗尽层宽度→控制沟道电流 | 用PN结做“阀门” |
| MOSFET | 0个（但利用PN结做隔离） | 电压控制反型层形成→开关 | 物理原理相关，但结构不同 |
| 可控硅SCR | 4个交替（PNPN） | 一触即发，持续导通 | 多个PN结的级联 |
| 太阳能电池 | 1个大面积PN结 | 光生载流子被内建电场分离 | PN结的光伏效应 |
| 光电探测器 | 1个PN结 | 反向偏置下，光照产生额外电流 | PN结的光电效应 |
所有这一切的起点，就是PN结。
六、一个尺度上的震撼
为了让你感受到PN结的精妙，我们来做一个尺度对比：
一张纸的厚度大约是 100,000 纳米。
一根头发丝的直径大约是 70,000 纳米。
PN结耗尽层的典型厚度大约是 100 ~ 1,000 纳米。
一个流感病毒的直径大约是 100 纳米。
也就是说，PN结的核心工作区域，比病毒还要小。
而在你手机里那颗指甲盖大小的芯片上，这样微小的结构数以亿计，每秒钟协同完成数万亿次的开闭操作。
而这些操作背后的一切物理基础，其实就是两种半导体（P和N）贴在一起这一件事。
七、结语与预告
今天我们完成了半导体学习的第三次跃迁：
PN结是在同一块半导体上，通过掺杂形成的P区和N区的交界面。
形成过程中产生耗尽层和内建电场，这是所有后续现象的基础。
PN结的核心特性是单向导电性——正向偏置导通，反向偏置截止。
二极管就是封装好的PN结，是PN结最直接的应用形态。
BJT、JFET、SCR等复杂器件，本质上都是PN结的不同组合。
你已经知道了半导体“用什么材料做”，也知道了材料是怎么变成“功能结构”的。
但你一定想知道：一个PN结能做二极管，两个PN结背靠背放在一起会发生什么？
人类历史上第一个能放大信号的器件——三极管，就要登场了。
下一篇文章预告：《二极管与三极管：半导体开关的入门——从“通断”到“放大”》
