一、基础概念：什么是空麦？
定义
- 空麦：指电容式MEMS气流压力传感器（别称：MEMS空麦）。
- 核心技术：MEMS (微机电系统) —— 将微机械结构与电路集成在硅芯片上的微型系统。
主要特征
- 体积小、成本低：适合批量自动化生产。
- 传感方式：电容式 (Capacitive)。
- 检测原理：非电阻或热学变化，而是通过检测电容变化来感知物理量。
二、核心工作原理

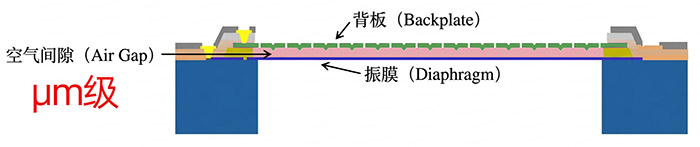

物理结构 (由三部分构成可变电容器)
- 振膜 (Diaphragm)：纳米级可动薄膜（可动电极）。
- 背板 (Backplate)：刚性多孔硅板（固定电极）。
- 空气间隙 (Air Gap)：两者间的微米级空隙。

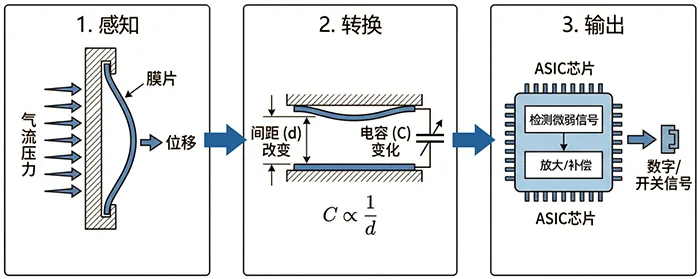

工作流程 (物理-机械-电转换)
- 感知：气流压力 →→ 膜片位移。
- 转换：间距(dd)改变 →→ 电容(CC)变化 (公式：C∝1/dC∝1/d)。
- 输出：ASIC芯片检测微弱信号 →→ 放大/补偿 →→ 输出数字/开关信号。
三、技术对比：电容式 vs 压阻式
| 维度 | 电容式 MEMS (本产品) | 压阻式 MEMS |
| 核心原理 | 测几何变化 (位移→→电容) | 测材料特性 (形变→→电阻) |
| 灵敏度 | 高 (纳米级检测) | 较低 |
| 噪声/精度 | 优 (低底噪，高分辨率) | 良 (受热噪声影响) |
| 温度稳定性 | 优 (对温度不敏感) | 差 (电阻易受温度漂移影响) |
| 功耗 | 较高 (需复杂ASIC) | 很低 |
| 一致性 | 好 (线性度需补偿，但长期稳定) | 好 (小变形下线性) |

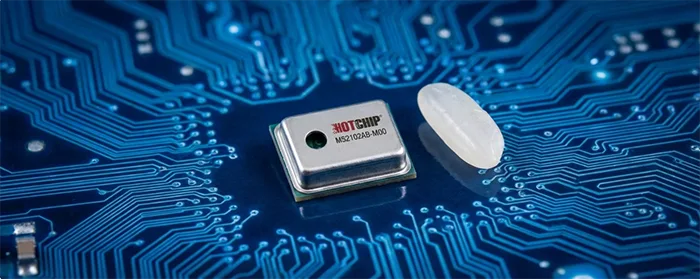

四、MS2102AB-M00 核心优势
- 极致尺寸：2.7 x 1.8 mm 封装，适应紧凑结构。
- 优异防护：
- 防油/防酸：优于驻极体，寿命更长。
- 耐高温：支持 260℃ SMT 自动化生产。
- 性能卓越：
- 高灵敏度 & 快速响应：硬件级比较速度，秒杀传统软件轮询。
- 高一致性：提升用户抽吸口感的统一性。
- 安全机制：
- 防自燃/干烧：电容变化容错率高。
- 防误触：具备防自启、自检机制。
五、面临的挑战与对策
三大技术挑战
- 信号微弱：电容变化量极小，易受干扰。
- 寄生电容：引线和封装产生的寄生电容可能淹没信号。
- 非线性输出：输出与间距成反比，需线性化处理。
解决方案
- 高性能 ASIC 芯片进行信号放大与补偿。
- 特殊的差分电容检测电路设计。
- 关键：严格的 PCB 布局规范。
六、应用指南：PCB Layout
信号线处理 (C+)：
- 极易受手触、油滴干扰导致自启。
- 要求：走线长度 < 1mm，外盖白油保护。
接地与隔离：
- C- 与 GND：必须短接。
- 铺铜：传感器区域上下层避免大面积铺铜 (减小寄生电容)。
开孔设计：
- 底部开孔约 0.4mm (无铜孔)。
- 上下层绿油开窗，防止印油堵孔。
热源隔离：
- 远离发热丝、MOS管，避免高温误触发。
七、结构设计与匹配验证
防油加固建议
- 点胶：在 2718 封装底部四周点胶密封。
- 物理防护：外围增加 Φ6.0 金属外壳。
- 气道设计：确保通畅无泄漏，防止漏油直接进入空麦内部。

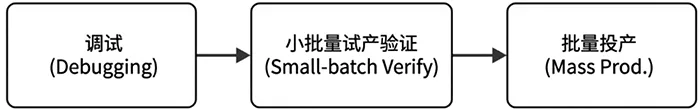

匹配度验证流程
- 定制化：不同 ASIC/MCU 及项目结构需单独匹配灵敏度。
- 流程：调试 →→ 小批量试产验证 →→ 批量投产。
八、生产规范：SMT与作业禁忌
SMT 注意事项
- 焊接：无虚焊、假焊、短路；吸嘴不可吸住进气孔。
- ESD 防护：MEMS 极其脆弱，全程必须防静电。

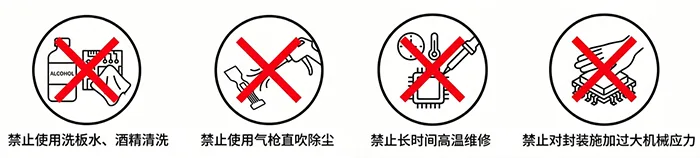

严禁操作 (红线)
- ❌ 禁止使用洗板水、酒精清洗 (会破坏内部薄膜)。
- ❌ 禁止使用气枪直吹除尘 (压力会震碎薄膜)。
- ❌ 禁止长时间高温维修。
- ❌ 禁止对封装施加过大机械应力。
九、总结
- 华芯邦 MS2102AB-M00 是高端电子烟的首选气流传感器方案。
- 核心价值：体积小、一致性好、耐高温、防油防酸。
- 成功关键：严格遵守 PCB Layout 规范 与 无清洗/无气枪 的生产工艺。
