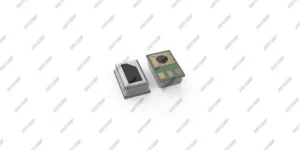

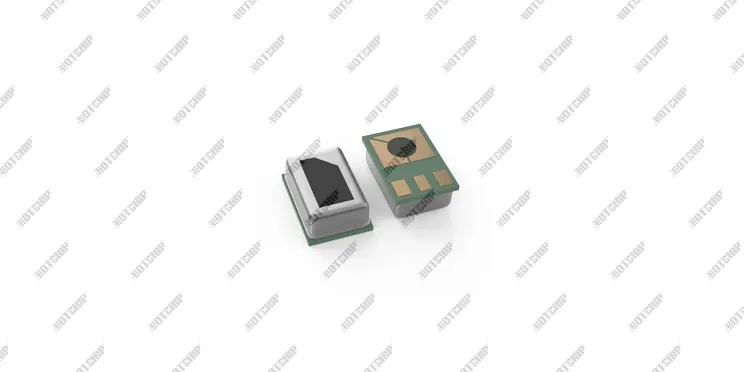

MS2202AB-M15是一种适用于雾化器吸烟状态检测的MEMS气流压力开关传感器，当内置MEMS 芯片感应到气压变化时，MEMS 芯片将气压变化量转换为电容变化量，而MEMS芯片与内置的电容式气流检测ASIC 芯片输入端相连，通过气流检测ASIC 输入端电路检测电容变化量信号判断用户操作行为，并输出相应触发高低电平信号。本传感器采用的ASIC 设计不会有目前MCU 方案的死机现象，也不会出现因低于临界电压而引起的芯片无法复位现象；省电模式下静态电流≤5uA，外围应用电路简单。
1、极限参数
| 符号 | 参数 | 范围 | 单位 |
| VDD | 电源电压 | -0.3 to 6.5 | V |
| VSW | 采样端电压 | -0.3 to VDD +0.3 | V |
| PD | 功率损耗 | Internally limited | mW |
| TOPR | 操作温度 | -40 to +85 | ℃ |
| TSTG | 保存温度 | -55 to +150 | ℃ |
注意：超过上表中规定的极限参数会导致器件永久损坏。不推荐将该器件工作在以上极限条件范围之外，否则可能会影响器件的可靠性。

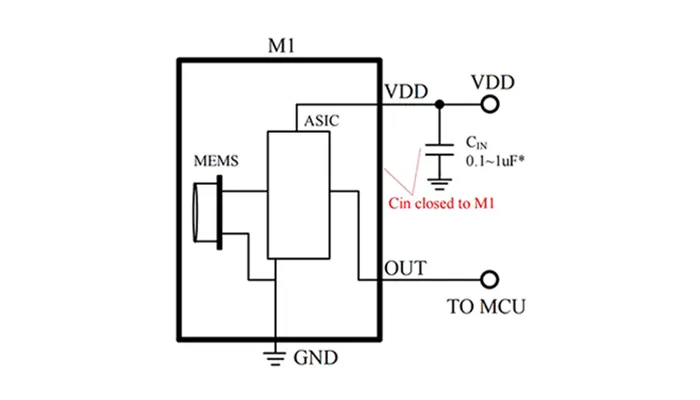

2、典型应用电路图
3、性能参数
| 符号 | 参数 | 条件 | 最小 | 典型 | 最大 | 单位 |
| P | 操作压力 | -70
-100 -150 |
-120
-200 -250 |
Pa | ||
| VDD | 供电欠压阈值 | 低于该电压不能触发 | 1.8 | 2.4 | V | |
| Iq | 静态电流 | 省电模式 | 3.0 | 5.0 | uA | |
| Vol | 输出低电压 | VDD=3.7 V | 0 | V | ||
| Voh | 输出高电压 | VDD=3.7 V | 3.7 | V | ||
| IOH | 输出拉电流能力 | OUT输出高时加VDD-0.5 V，测流出电流 | 5 | mA | ||
| IOL | 输出灌电流能力 | OUT输出低时加 0.5 V，测流入电流 | 6 | mA | ||
| tFIRE | 触发延时 | SW有效电容变化到OUT翻转的时间 | 50 | ms | ||
| tBLOW | 吹气保护时间 | 不会引发翻转的吹气持续时间 | 15 | s | ||
| tMAX | 超时启动保护时间 | 最长持续启动的时间 | 15 | s |

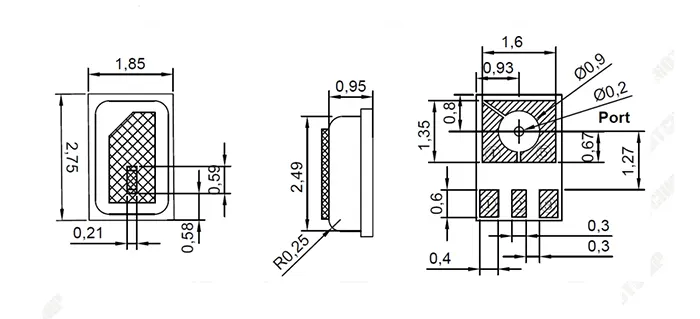

4、机械规格
单位：mm未标注公差：±0.1(mm)
| ITEM | DIMENSION | TOLERANCE | UNITS |
| LENGTH(L) | 2.75 | ±0.10 | mm |
| WIDTH(W) | 1.85 | ±0.10 | mm |
| HEIGHT(H) | 0.95 | ±0.10 | mm |
| Pin | Pin Name | Description |
| 1 | NC | 空 |
| 2 | OUT | 开关输出 |
| 3 | VDD | 电源 |
| 4/5 | GND | 地 |
- Pin4 和 Pin5 须短接使用
- 除特殊标注外，尺寸单位为 mm，公差为±0.15mm.

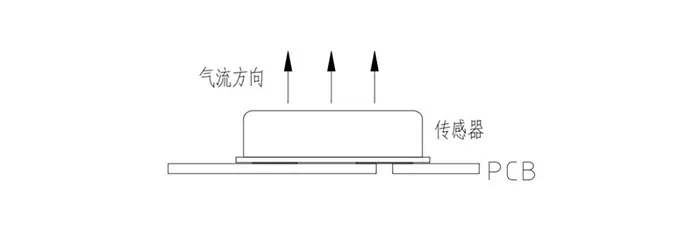

4、安装示意图
