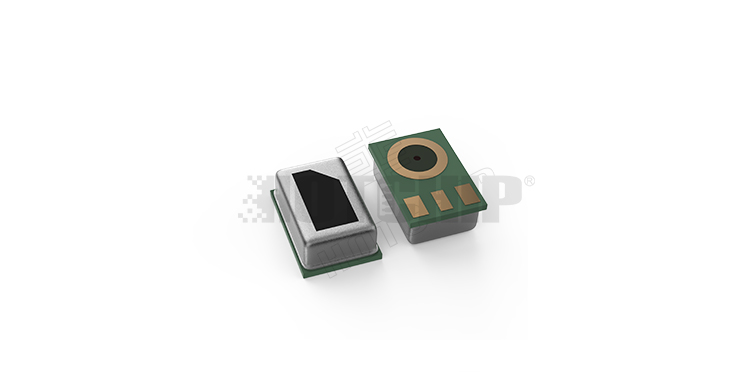

MEMS气流压力开关传感器（别称：MEMS开关麦）MS2202AA-M05是一款适用于雾化器吸烟状态检测的MEMS气流压力开关传感器，当内置MEMS 芯片感应到气压变化时，MEMS 芯片将气压变化量转换为电容变化量，而MEMS芯片与内置的电容式气流检测ASIC 芯片输入端相连，通过气流检测ASIC 输入端电路检测电容变化量信号判断用户操作行为，并输出相应触发高低电平信号。本传感器采用的ASIC 设计不会有目前MCU 方案的死机现象，也不会出现因低于临界电压而引起的芯片无法复位现象；省电模式下静态电流≤5uA，外围应用电路简单。
极限参数
| 符号 | 参数 | 范围 | 单位 |
| VDD | 电源电压 | -0.3 to 6.5 | V |
| VSW | 采样端电压 | -0.3 to VDD +0.3 | V |
| TOPR | 操作温度 | -20 to +85 | ℃ |
| TSTG | 保存温度 | -55 to +150 | ℃ |
| HBM | 静电耐压 | 2000 | V |
注意：超过上表中规定的极限参数会导致器件永久损坏。不推荐将该器件工作在以上极限条件范围之外，否则可能会影响器件的可靠性。
性能参数
| 符号 | 参数 | 条件 | 最小 | 典型 | 最大 | 单位 |
| P | 操作压力 | -100 | -200 | Pa | ||
| VUV | 供电欠压阈值 | 低于该电压不能触发 | 1.8 | 2.4 | V | |
| Iq | 静态电流 | 省电模式 | 2 | 3.5 | uA | |
| Vol | 输出低电压 | VDD=3.7 V | 0 | V | ||
| Voh | 输出高电压 | VDD=3.7 V | 3.7 | V | ||
| IOH | 输出拉电流能力 | OUT输出高时加VDD-0.5V，测流出电流 | 3 | mA | ||
| IOL | 输出灌电流能力 | OUT输出低时加 0.5V，测流入电流 | 3 | mA | ||
| tFIRE | 触发延时 | SW有效电容变化到OUT翻转的时间 | 50 | ms | ||
| tBLOW | 吹气保护时间 | 不会引发翻转的吹气持续时间 | 15 | s |

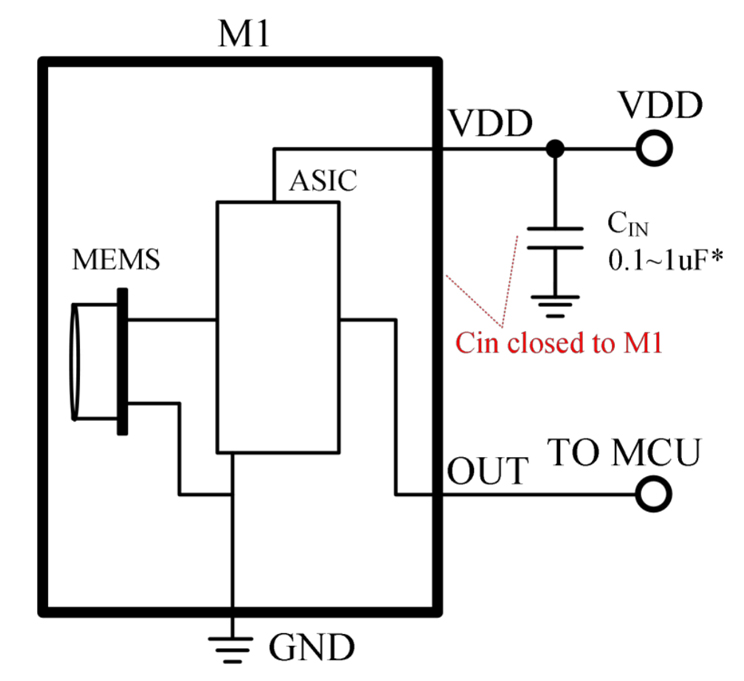

典型应用电路

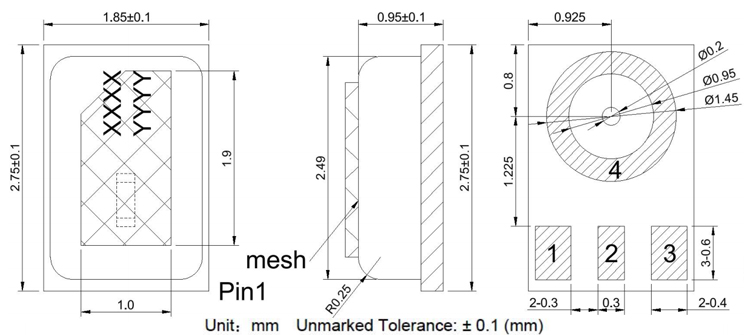

机械规格
| Item | Dimension | Tolerance | Units |
| Length | 2.75 | ±0.1 | mm |
| Width | 1.85 | ±0.1 | mm |
| Height | 0.95 | ±0.1 | mm |
| Acoustic Port(AP1) | ∅0.2 | ±0.05 | mm |
| Acoustic Port(AP2) | ∅0.5 | ±0.05 | mm |
| Pin | Pin Name | Description |
| 1 | NC | 空 |
| 2 | Output | 开关输出 |
| 3 | VDD | 供电电源 |
| 4 | GND | 地 |
注意：所有接地引脚必须在最终应用中连接到地线。

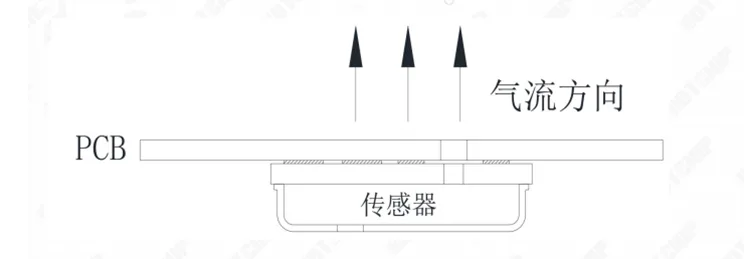

安装示意图
