MP381A-AB12D是一款全向、底部出音的模拟输出MEMS麦克风。它具有高性能和高可靠性，并具备增强的射频抗干扰性能。
MP381A-AB12D采用薄型2.75 mmX1.85mmX0.95mm金属罐LGA封装。支持SMT贴装，无灵敏度下降。
应用领域
- 移动电话
- 笔记本电脑
- 平板电脑
- 蓝牙耳机
- 耳机
- 可穿戴智能设备
特性
- 全向性
- 优异的射频抗干扰能力
- 标准SMD回流焊
- 兼容Sn/Pb和无铅焊接工艺
- 符合RoHS/无卤素标准
- 灵敏度匹配在土1dB以内
绝对最大额定值
| 参数 | 最大值 | 单位 |
| 供电电压 | -0.3 to 4.2 | V |
| 声压级 | 130 | dB SPL |
| 存储温度 | -40 to 125 | ℃ |
超过这些“绝对最大额定值”的应力可能会对设备造成永久性损坏。这些仅是应力额定值。并不暗示在这些或任何超出“声学与电气规格”所述条件下的功能操作。长时间暴露在超出“声学与电气规格”所述条件的环境中可能会影响设备的可靠性。
声学与电气规格
| Limits | 单位 | condition | |||
| Min. | Nom. | Max. | |||
| 指向性 | Omni directional | ||||
| 灵敏度 | -39 | -38 | -37 | dB | @1kHz ref 1V/Pa |
| 工作电压 | 1.5 | 1.8 | 3.6 | V | |
| 频率范围 | 请参考频率响应图 | Hz | Ref to sensitivity@1kHz | ||
| 电源电压灵敏度损失 | 电压范围内无变化 | dB | |||
| 信噪比 | 61 | dB | 20 kHz bandwidth,A-weighted | ||
| THD | 0.08 | % | 94dB SPL @1kHz S =Nom, Rload > 2 k |
||
| AOP | 125 | dB SPL | 10% THD @1kHz S =Nom, Rload > 2 k |
||
| Polarity | 输出电压增加 | Increasing sound pressure | |||
| 输出阻抗 | 300 | Ω | @1kHz | ||
| 直流输出 | 0.75 | V | |||
| PSRR | 75 | dB | 200mVpp sine wave @ 1 kHz, VDD = 1.8V |
||
| PSR | -99 | dBV(A) | 100 mVpp square wave@ 217 Hz, VDD = 1.8V, A-weighted |
||
| Current consumption | 128 | 160 | μA | ||

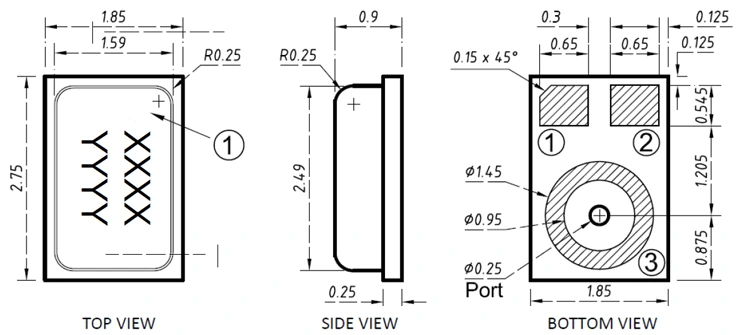

外形尺寸和引脚定义
| PIN功能描述 | |
| PIN # | 功能 |
| 1 | VDD |
| 2 | OUT |
| 3 | GND |
| Item | Dimension | Tolerance |
| Length(L） | 2.75 | ±0.1 |
| Width（W） | 1.85 | ±0.1 |
| Height(H) | 0.9 | ±0.1 |
| Acoustic Port (AP) | ∅0.25 | ±0.05 |
* 尺寸单位为毫米，除非另有说明，公差为±0.15毫米。

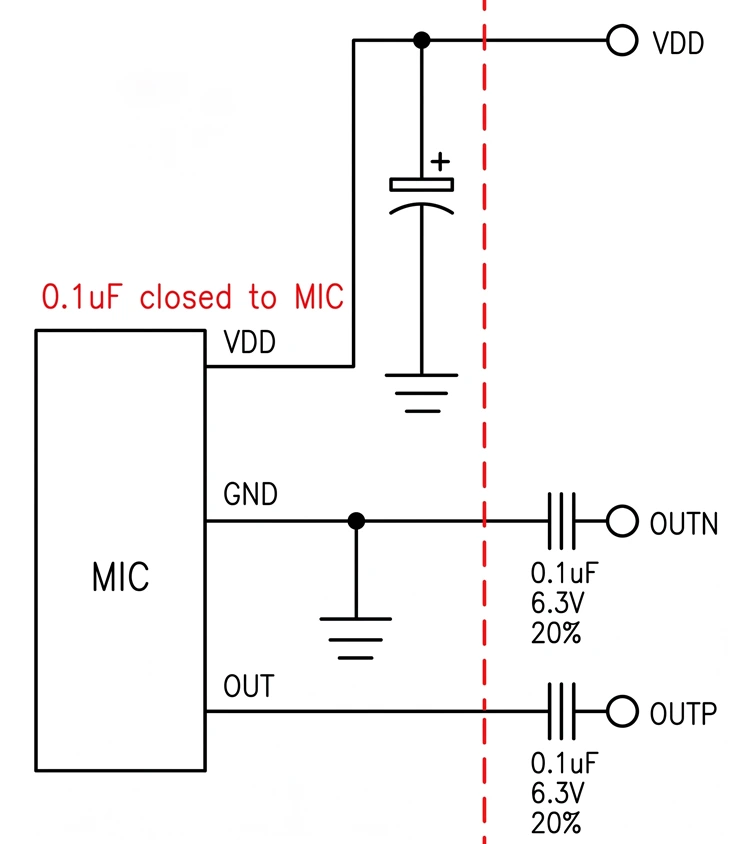

推荐接口电路
注意：建议红色线左侧的元件靠近MIC放置，右侧的元件靠近codec放置。
