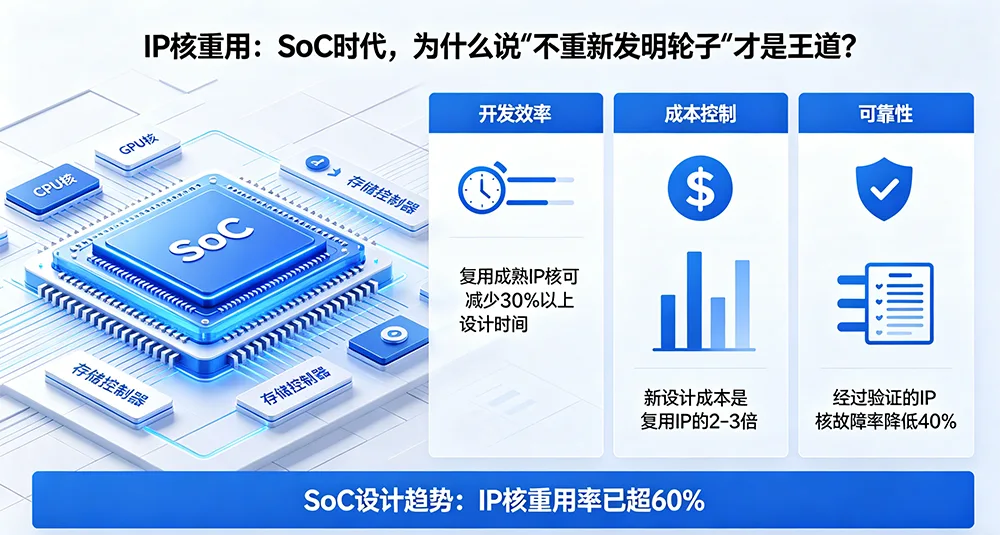

引言：在软件工程领域，有一个著名的DRY原则——Don‘t Repeat Yourself（不要重复自己）。在芯片设计领域，与之对应的则是IP核重用。当一颗芯片可以集成超过200个不同功能的IP模块时，如果每个模块都要从零开始设计，那么任何一家公司都无法在合理的成本和时间窗口内完成产品开发。
来聊聊IP核重用如何重塑了现代芯片设计。
一、什么是IP核？
IP核（Intellectual Property Core）是指预先设计好、经过验证、可重复使用的电路模块。根据“抽象程度”的不同，IP核分为三个层次：
| IP类型 | 形态 | 特点 | 典型代表 |
| 软IP | RTL代码 | 灵活性高，可针对不同工艺优化 | 数字滤波器、总线接口 |
| 固IP | 门级网表 | 经过综合优化，性能和面积固定 | 加密引擎、DSP模块 |
| 硬IP | GDS版图 | 已完成物理设计，直接可用的布局 | PLL、ADC、SerDes PHY |
软IP像一张乐高图纸，你可以自己选择用哪种颜色的积木来拼；硬IP则像一个已经拼好的乐高组件，直接卡上去就能用。
二、为什么IP重用是“王道”？
1. 缩短开发周期
从零设计一个USB 3.0 PHY可能需要18个月，而直接购买并集成一个经过硅验证的硬IP，只需要3个月的集成和验证时间。
2. 降低设计风险
一个已经批量生产过、经过市场检验的IP核，比一个全新的设计可靠得多。流片失败的风险被大幅降低。
3. 跨越工艺门槛
不是每家公司都有能力在5nm、3nm上做设计。但通过购买第三方提供的硬IP，即使是小公司也可以“站在巨人的肩膀上”进入先进工艺节点。
4. 聚焦核心竞争力
一家做AI芯片的公司，不需要自己去做PCIe控制器或DDR控制器。把精力集中在自己擅长的AI计算架构上，才是明智之举。
三、IP重用的挑战
当然，IP重用并不是“拿来就用”那么简单。主要挑战包括：
接口标准化：不同来源的IP可能使用不同的总线协议，需要适配桥接。
时序收敛：多个IP集成到同一个芯片中，时钟和复位树的设计变得更加复杂。
物理整合：硬IP有固定的形状、尺寸和端口位置，布局时需要为它们留出“黄金位置”。
验证完整性：IP集成后，模块间的交互可能产生意想不到的问题，需要顶层的全芯片验证。
四、IP生态的商业逻辑
IP行业形成了一个“设计-授权-集成”的成熟商业模式：
IP供应商：专注于某一类IP的深度优化（如ARM做CPU核、Synopsys做接口IP）。
芯片设计公司：购买IP授权，专注于系统集成和应用创新。
晶圆厂：提供经过工艺验证的IP库，降低客户的设计门槛。
这种分工使得整个半导体行业效率大幅提升。
五、华芯邦的IP策略
在模拟和混合信号领域，IP的复用尤其重要。一个经过精心设计的带隙基准电路、一个高性能的比较器，都可以在多个产品线中反复使用。
华芯邦建立了自己的模拟IP库，包括：
通过系统化的IP管理，我们能够在一个成熟架构的基础上，快速衍生出满足不同客户需求的系列化产品。这正是“不重新发明轮子”带来的实际效益。
