5.2W单通道F类音频功率放大器HX8518E

5.2W单通道F类音频功率放大器HX8518E

HX8518E适用于音频功放产品,是一款高效率、无滤波器5.2W单声道F类音频放大器。超低的EMI非常适合应用于带FM功能的便携式设备中。

HX8518E的单端输入架构和极高的PSRR有效地提高了HX8518E对RF噪声的抑制能力。无需滤波器的PWM 调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达90%的效率,快速地启动时间和纤小的封装尺寸使得HX8518E成为便携式音频产品的最佳选择。

HX8518E具有关断功能,极大的延长系统的待机时间。过热保护功能增强系统的可靠性。POP声抑制功能改善了系统的听觉感受,同时简化系统调试,HX8518E提供带散热片的ESOP8封装。

1、规格参数

(增益=22.6dB,RL=4Ω,T=25°C,除非另有说明。)

符号参数测试条件最小值典型值最大值单位
VDD供电电压2.85.0V
PoD 类防破音模式关闭输出功率THD+N=10%,f=1KHZ,RL=3ΩVDD=4.2V6.5W
VDD=3.7V5.2
THD+N=1%,f=1KHZ,RL=3ΩVDD=4.2V5.6
VDD=3.7V4.5
THD+N=10%,f=1KHZ,RL=4ΩVDD=4.2V5.5
VDD=3.7V4.6
THD+N=1%,f=1KHZ,RL=4ΩVDD=4.2V4.5
VDD=3.7V4.2
THD+N总谐波失真+噪声VDD=4.2V,PO=1W,RL=4 Ωf=1KHz0.09%
VDD=4.2V,PO=2W,RL=4 Ω0.07
VDD=3.7V,PO=1W,RL=4 Ω0.09
VDD=3.7V,PO=2W,RL=4 Ω0.07
GV增益Ri=20K22.6dB
PSRR电源纹波抑制比VDD=3.7V±200mVp-pf=1KHz45dB
SNR信噪比VDD=3.7V, Vo rms=1V, GV=22.6dBf=1KHz78dB
Vn残余噪声VDD=3.7V, Input floating with CIN=0.1μFA-weighting125μV
No A-weighting180
Dyn动态范围VDD=3.7V,THD=1%f=1KHz90dB
IQ静态电流VDD = 4.2VNo Load5mA
VDD = 2.8V3.5
ISD关断电流VDD=2.8V to 4.5VVSD=0V1μA
FoscD 类调制频率500khz
Tst启动时间100mS
OTPNo Load, Junction TemperatureVDD=3.7V230°C
OTH90

2、产品特性

  • D类输出功率(NCN OFF):

-6.5W (VDD=4.2V,RL =3 Ω,THD+N=10%)

-5.5W (VDD=4.2V,RL =4 Ω,THD+N=10%)

  • AB类输出功率:

-2.5W (VDD=4.2V,RL=3 Ω,THD+N=10%)

-2.0W (VDD=4.2V,RL=4 Ω,THD+N=10%)

  • 工作电压:2.8V to 5.0V
  • 低失真和低噪声
  • 提升效率的自适应升压功能
  • 电压、一线脉冲两种模式控制方式
  • 自适应防破音压缩比控制技术

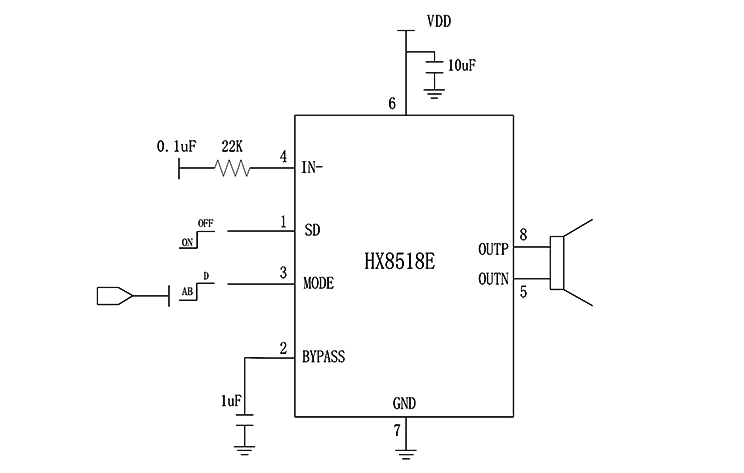

3、典型应用电路图

HX8518E典型应用电路图

4、管脚图及功能说明

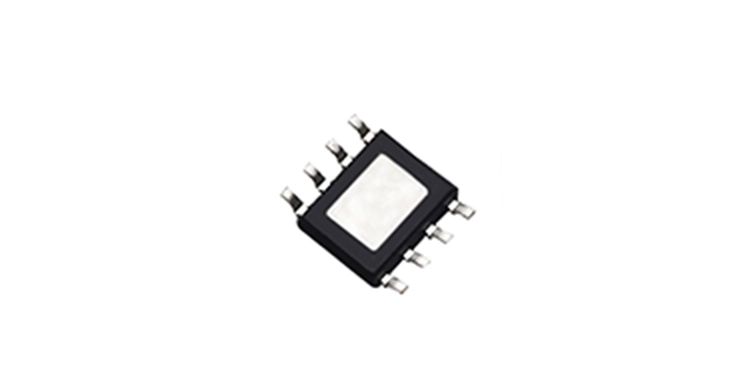

HX8518E ESOP8
ESOP8
引脚名引脚号I/O功能说明
SD1I系统关断控制,默认低电平(高电平关机,低电平工作)
BYPASS2I参考电压
MODE3I/OD 类,AB 类选择,默认低电平(高电平 D 类,低电平AB 类)
-IN4I音频负输入端
OUTN5O音频负输出端
VDD6电源
GND7
OUTP8O音频正输出端
9芯片底部散热片

5、功能特色

(1)CTRL管脚控制

(2)信号输入方式

(3)输入电容 (Ci )

(4)AGC功能

(5)自适应电荷泵升压调整模块

(6)电荷泵Flying电容Cf

(7)电荷泵升压输出电容(Cout)

(8)过温保护
