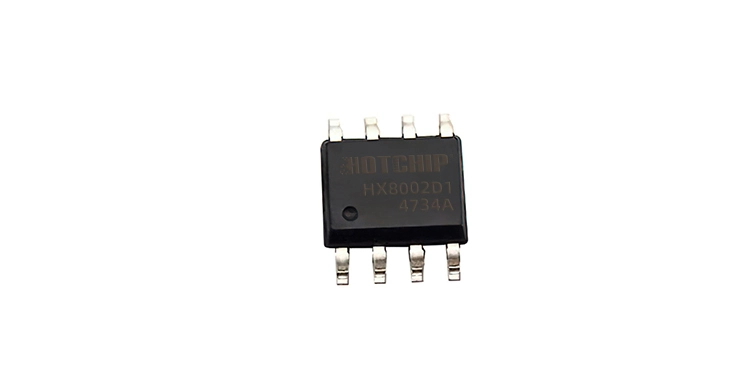

2.8W单通道AB类差分输入音频功率放大器HX8002D1

HX8002D1（状态：NPI）适用于音频功放产品，是一颗单通道AB类差分输入音频功率放大器。在5.0V电源供电，THD+N=10%，3欧姆负载上可以输出2.8W的功率。

HX8002D1的差分输入架构能有效提高噪声的抑制能力。产品应用电路简单，仅需极少数的外围器件，就能提供高品质低失真的输出。

HX8002D1具有关断功能，极大的延长系统的待机时间。过热保护功能增强系统的可靠性。POP声抑制功能改善了系统的听觉感受，同时简化系统调试。HX8002D1提供SOP8封装。

1、规格参数

（除非另有说明，否则VDD=5V，增益=20dB，RL=8Ω，T=25°C。）

符号	参数	测试条件		最小值	典型值	最大值	单位
Po	输出功率	THD+N=10%, f=1KHZ, RL=8Ω	VDD=5.0V		1.6		W
			VDD=4.2V		1.1
			VDD=3.7V		0.85
		THD+N=1%, f=1KHZ, RL=8Ω	VDD=5.0V		1.3		W
			VDD=4.2V		0.86
			VDD=3.7V		0.66
		THD+N=10%, f=1KHZ, RL=4Ω	VDD=5.0V		2.6		W
			VDD=4.2V		1.7
			VDD=3.7V		1.3
		THD+N=1%, f=1KHZ, RL=4Ω	VDD=5.0V		2.0		W
			VDD=4.2V		1.3
			VDD=3.7V		1.0
		THD+N=10%, f=1KHZ, RL=3Ω	VDD=5.0V		2.8		W
			VDD=4.2V		1.95
			VDD=3.7V		1.46
		THD+N=1%, f=1KHZ, RL=3Ω	VDD=5.0V		2.0		W
			VDD=4.2V		1.5
			VDD=3.7V		1.1
THD+N	总谐波失真＋噪声	VDD=5.0V, PO=1.0W, RL=8Ω	f=1KHz		0.3		%
THD+N	总谐波失真＋噪声	VDD=3.7V, PO=0.5W, RL=8Ω	f=1KHz		0.4		%
GV	增益	Rin=27K，Rf=150K	VDD=3.7V		20		dB
PSRR	电源纹波抑制比	VDD=4.2V ±200mVp-p	f=1KHz		57		dB
SNR	信噪比	VDD=5.0V, Vorms=1V, GV=20dB	f=1KHz		87		dB
Vn	残余噪声	VDD=5.0V, Input floating with Cin=0.1μF	A-weighting		35		μV
Vn	残余噪声	VDD=5.0V, Input floating with Cin=0.1μF	No A-weighting		53		μV
Dyn	动态范围	VDD=5.0V, THD=1%	f=1KHz		97		dB
IQ	静态电流	VDD=5.0V	VSD=0.3V No Load		5.5		mA
		VDD=4.2V			4.5
		VDD=3.7V			3.5
ISD	关断电流	VDD=2.0V to 5.0V	VSD=3.3V			1	μA
Vos	失调电压	VDD=5V, AC_GND			3		mV
Tst	启动时间	CByp =1.0uF			90		mS
OTP	温度保护	Junction Temperature, No Load	VDD=5.0V		175		℃
OTH	迟滞温度	Junction Temperature, No Load	VDD=5.0V		30		℃

2、产品特性

－1.6W (VDD=5.0V, RL =8Ω，THD+N=10%)

－2.6W (VDD=5.0V, RL =4Ω，THD+N=10%)

－2.8W (VDD=5.0V, RL =3Ω，THD+N=10%)

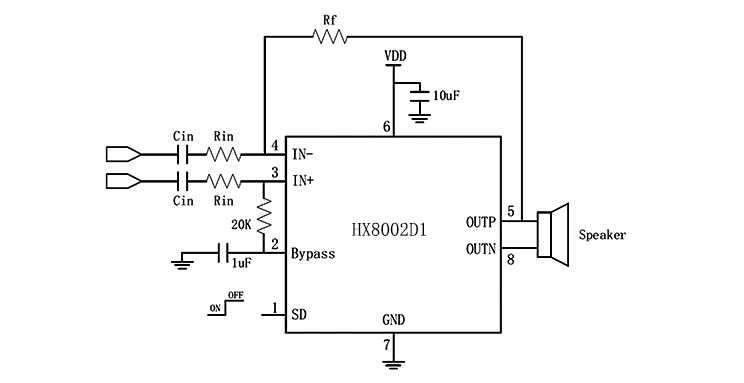

3、典型应用电路图

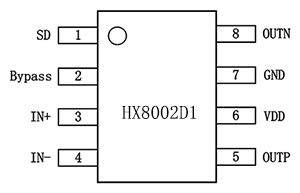

4、管脚图及功能说明

5、功能特色

（1）输入电阻(Ri)

（2）输入电容 (Ci)

（3）偏置电容CBYP

（4）关断工作模式
