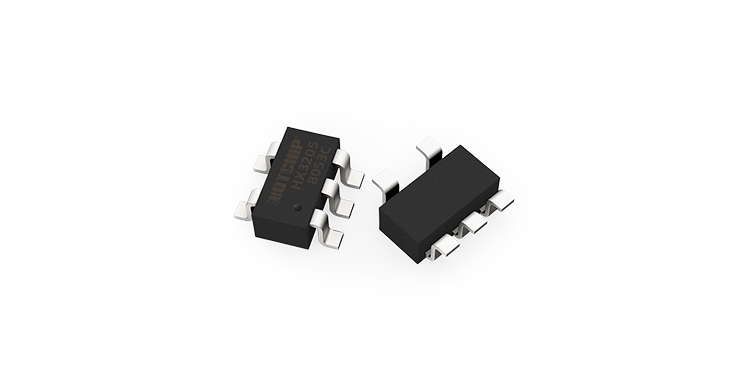

HX3205采用欠压锁定（UVLO）保护、输入过压保护（OVP）、输出过电流保护（OCP）、输入短路保护和热关断保护。通过配置启用引脚，可以进行电源排序。该芯片的额定温度范围为-40℃至+85℃。它采用绿色SOT-23-5封装。
1、特性
- 输入电压：2.7V至5.5V
- 最大输出电流可达2A
- 工作静态电流：38μA（TYP）
- 关断电流：0.1μA（典型）
- 内部软启动时间：200μs（TYP）
- 开关频率：1.35MHz（TYP）
- 低压差操作中的100%占空比
- 效率高达97%
- 过电流和短路保护
- 过温度保护
- 欠压锁定保护
- 6.0V输入过压保护
2、应用范围
- 平板电视和显示器
- 数字机顶盒（STB）
- 笔记本电脑
- 无线和DSL调制解调器
- 玩具
- 固态驱动器
3、绝对最大额定范围和封装热特性
| Description | Range | Units | |
| VIN PIN | -0.3 ~ 6.0 | V | |
| VOUT PIN | -0.3 ~ 5.5 | V | |
| Storage Temperature | -65 ~ +150 | ℃ | |
| Junction Temperature | 150 | ℃ | |
| Lead Temperature(10s) | 260 | ℃ | |
| Junction to Ambient Thermal Resistance( θJA ) | SOT-23-5 | 200 | ℃/W |

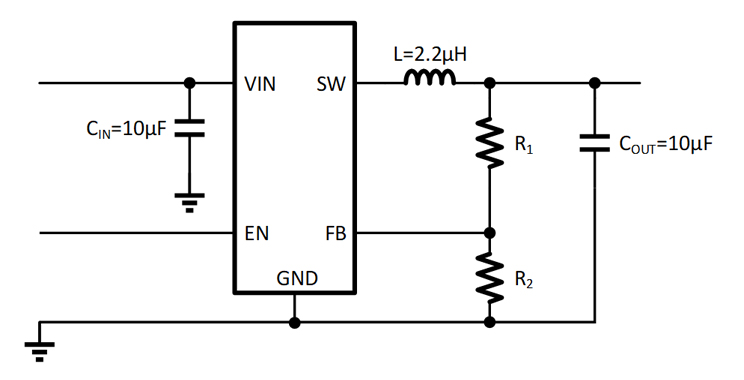

4、典型应用
5、封装信息（顶视图）+ 引脚信息
| 引脚 | 名称 | 引脚功能描述 |
| 1 | EN | 芯片使能(高电平有效)。不要悬空。 | |
| 2 | GND | 地。 | |
| 3 | SW | 开关节点。 | |
| 4 | VIN | 输入电源引脚。 | |
| 5 | FB | 输出电压反馈引脚。 |
