该设备包含两个n通道MOSFETs，可以在0.8 V到5.5 V的输入电压范围内工作，并可以支持每通道6A的最大连续电流。每个开关都由一个开关输入端（ON1和ON2）独立控制，它可以直接与低压控制信号接口。在HX0566中，增加了220Ω芯片负载电阻，用于在开关关闭时快速输出放电。

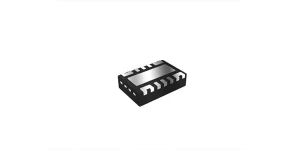

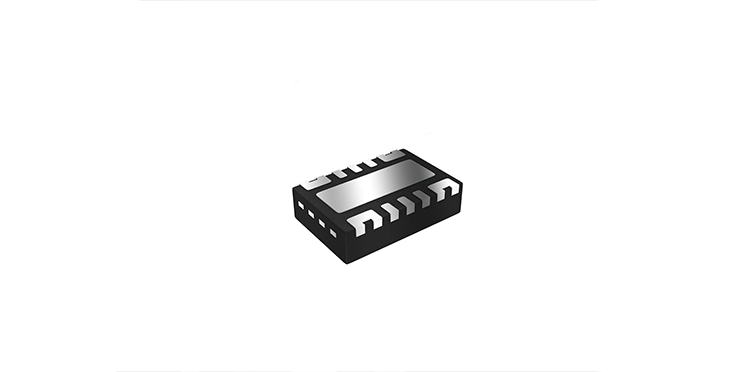

HX0566有一个小型的、节省空间的DFN3X2软件包（DPU），它集成了热垫，允许高功耗。该装置的特点是可以在0C到+105 C的自由空气温度范围内工作。
1、规格参数
VBIAS=5V，TA=25℃，除非另有规定。
| 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 电源和电流 | ||||||
| VBIAS静态电流（两个通道） | IBIAS_BOTH | IOUT1 = IOUT2 = 0 mA VIN1,2 = VON1,2 = VBIAS = 5 V | — | 80 | 120 | uA |
| VBIAS静态电流（单通道） | IBIAS_SINGLE | IOUT1 = IOUT2 = 0 mA, VON2 = 0 V VIN1,2 = VON1 = VBIAS = 5 V | — | 60 | 120 | uA |
| VBIAS关闭电流 | IBIAS_OFF | VON1,2 = 0 V | — | — | 2 | uA |
| VIN1、2关闭状态电源电流（每通道） | IVIN_OFF | VON1,2 = 0 V | — | — | 3 | uA |
| ON引脚输入电流泄漏 | ION | VON = 5.5 V | — | — | 1 | uA |
| 阻力特性 | ||||||
| 接通状态电阻（每个通道） | RON | VIN = 5V, IOUT=200mA | 20 | 25 | mΩ | |
| VIN = 3.3V, IOUT=200mA | 20 | 25 | ||||
| VIN = 1.8V, IOUT=200mA | 20 | 25 | ||||
| VIN = 1.5V, IOUT=200mA | — | 20 | 25 | |||
| VIN = 1.2V, IOUT=200mA | — | 20 | 25 | |||
| VIN = 0.8V, IOUT=200mA | — | 20 | 25 | |||
| VOUT下拉电阻器 | RPD | — | 200 | 300 | Ω | |
2、产品特性
- 输入电压范围：8V~5.5V
- 集成的双通道负载开关
- 每通道的电阻20mΩ
- 6-每条通道的最大连续开关电流
- 低静止电流(80uA双通道）
- 可配置的上升时间(CT引脚）
- 快速输出放电（QOD）（可选）
- DFN3X2包装与热垫
- 热保护

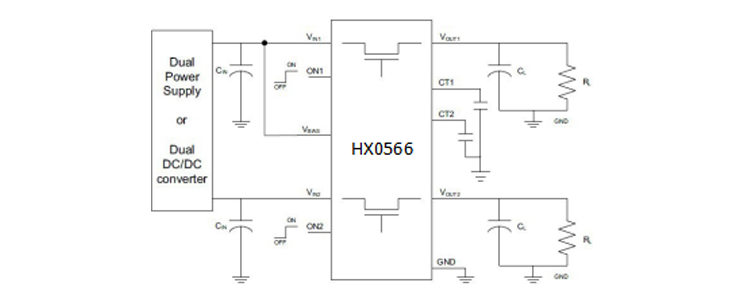

3、典型应用电路图
4、管脚图及功能说明
| 引脚图 | 引脚名 | 引脚号 | 引脚功能 |
| VIN1 | 1,2 | 开关1输入 |
| ON1 | 3 | 有源高开关1控制输入。不要离开不固定的 | |
| VBIAS | 4 | 偏置电压。提供给该设备的电源。 | |
| ON2 | 5 | 有源高开关2控制输入。不要离开不固定的 | |
| VIN2 | 6,7 | 开关2输入 | |
| VOUT2 | 8,9 | 开关2输出 | |
| CT2 | 10 | 开关2的旋转速率控制。可以保持浮动。 | |
| GND | 11 | 地 | |
| CT1 | 12 | 开关1的旋转速率控制。可以保持浮动。 | |
| VOUT1 | 13,14 | 开关1输出 | |
| Thermal PAD | 热垫（暴露的中心垫），以减轻热应。连接到GND。 |
