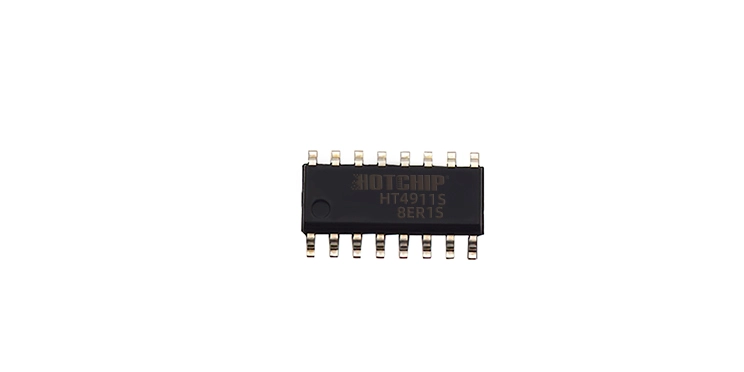

1、规格参数
| 符号 | 特性 | 测试条件 | 单位 | Min | Typ | Max |
| VDD | 输入电压范围 | V | 2 | 5 | 6 | |
| ICC | 芯片工作电流 | VIN =5V 充电状态 VIN =0V 升压状态 VIN =0V 关闭状态 | mA mA uA | 0.7 0.6 5 | ||
| ILED | L1~L4 端口电流 | L1~L4 端口电压高于 1V | mA | 3 | ||
| ILED2 | LED 手电电流 | mA | 30 | |||
| VIN 掉电监测 | VIN 从低到高 | Vin>BAT | mV | 250 | ||
| VIN 从高到低 | Vin>BAT | mV | 50 | |||
| VBAT | 浮充门槛电压 | V | 4.17 | 4.22 | 4.27 | |
| VCV | 进入 CV | V | 4.22 | |||
| VTRKL | 涓流转恒流 | VBAT 从低到高 | V | 2.8 | ||
| VRECHG | 复充门槛电压 | VBAT 从高到低 | V | 4.1 | ||
| VIs | IS 参考电压 | V | 0.2 | |||
| TTAP | 手动按键短按时间 | mS | 50 | |||
| 手动按键长按时间 | S | 3 | ||||
| THOLD | 升压电量显示的保持时间 | S | 8 | |||
| TC_LED | 升压电量的检测时间 | S | 16 | |||
| VSD | 升压工作时电量不足闪灯 | VBAT 从高到低 | V | 3.2 | ||
| VSD1 | 升压工作时电量不足关机 | VBAT 从高到低 | V | 2.8 | ||
| VSD2 | 升压启动电压 | V | 3 | |||
| VLED1 | LED 显示的阈值电压 | VBAT 从高到低 | V | 3.2 | ||
| VBAT 从低到高 | V | 3.6 | ||||
| VLED2 | VBAT 从高到低 | V | 3.45 | |||
| VBAT 从低到高 | V | 3.80 | ||||
| VLED3 | VBAT 从高到低 | V | 3.65 | |||
| VBAT 从低到高 | V | 4.00 | ||||
| VLED4 | VBAT 从高到低 | V | 3.80 | |||
| VBAT 从低到高 | V | 4.22 |
2、产品特性
- 充电有软开关功能，支持对 0V 电池充电，具有涓流/恒流/恒压三段式充电，恒定电压 4.22V
- 充电具有断线检测电池电压值功能
- 手机插入自动启动升压功能
- 升压具有软启动功能；软起动期间STB 关闭
- 固定开关频率 500KHZ
- 升压固定 5.1V 输出，内置 OVP 保护锁存功能
- 恒定功率输出功能，过流点随电池电压降低而降低，直到输出电压等于电池电压关机
- 放电时电量指示灯单向递减，并且不会回灯， 当电池电压进入欠压状态时，升压关闭后 L1 还持续闪 8S
- 输出具有空载自动识别关机功能
- 检测短路或者过流保护信号后，关闭输出，需要重插拔或者按按键才能解锁
- 芯片待机功耗小于 5uA，整机系统待机功耗可控制在 20uA 以下
- 内置 30mA LED 手电驱动。当BAT 小于 2.6V关闭 LED 手电
- 工作过程中芯片自身功耗小于 0.01W，几乎不发热，工作更稳定，更可靠
- 4KV ESD

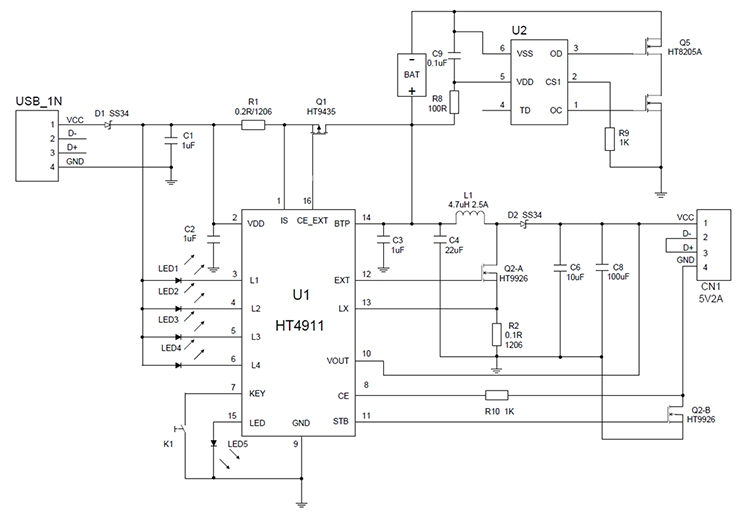

3、典型应用电路图
4、管脚图及功能说明
| 引脚名 | 引脚号 | 功能说明 |
| IS | 1 | 充电电流侦测引脚 | |
| VDD | 2 | 外部输入直流 5V | |
| L1 | 3 | 指示灯1 | |
| L2 | 4 | 指示灯2 | |
| L3 | 5 | 指示灯3 | |
| L4 | 6 | 指示灯4 | |
| KEY | 7 | 按键/指示灯显示模式选择引脚/测试模式 | |
| CE | 8 | 插入手机自动识别引脚 | |
| GND | 9 | 地 | |
| VOUT | 10 | 输出5.1V 引脚 | |
| STB | 11 | 待机引脚 | |
| EXT | 12 | BOOST 外置功率管驱动 | |
| LX | 13 | BOOST 电感峰值电流侦测 | |
| BTP | 14 | 电池正极 | |
| LED | 15 | 30mA LED 手电驱动 | |
| CH_EXT | 16 | 外部充电管 PMOS 栅极驱动 |
5、功能特色
（1）充电管理模块
（2）电量检测
（3）LED 指示模块
（4）升压模块
（5）过温保护功能
（6）按键功能
（7）待机模式
（8）控制模块
