1、规格参数
（除特殊说明外，所有参数均在室温25℃下测得，并以 GND 端电位为 0 电位）
| 参数名称 | 参数符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 输入电压 | VDD | － | 4.75 | － | 8 | V |
| 饱和截止电压 | Vo | VDD=5V | 4.18 | 4.23 | 4.30 | V |
| 充电恢复电压 | VRR | VDD=5V | 4.10 | 4.18 | 4.25 | V |
| 预充电电流 | IRCHARGE1 | VDD=5V, VBAT<2.3V (典型值) | 20 | 30 | 40 | mA |
| 充电电流 | IRCHARGE2 | VDD=5V, VBAT=3.6V | 200 | 400 | － | mA |
| 短路检测 | VRSHORT | VDD=5V, VBAT: 1V→0.2V | － | 1 | － | V |
| 振荡频率 | FROSC | VDD=5V, VBAT=3.6V,VRSELR=VDD | － | 2 | 4 | Hz |
| 静电保护 | ESD | 人体模型 | 2000 | － | － | V |
| 过温保护 | OTP | VDD=5V | － | 150 | － | ℃ |
| 过温恢复 | OTR | VDD=5V | － | 130 | － | ℃ |
2、产品特性
- 预设 23V充电截止电压
- 无需外接 MOSFET、感应电阻和二极管
- 最大输入电压：8V
- 充电电流可达400mA
- 支持对0V电池充电，并有涓流预充电模式，更好的保护电池
- 短路保护功能
- 过温保护功能
- 高度集成，极少的外围器件

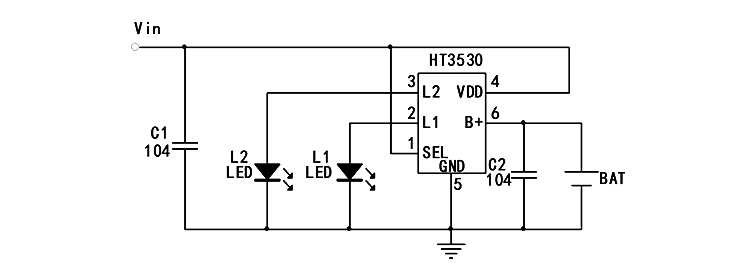

3、典型应用电路图
4、管脚图及功能说明
| 引脚名 | 引脚号 | 功能说明 |
| SEL | 1 | 功能选择（接VDD充电时L1输出脉冲波形，接GND充电时L1为高电平） | |
| L1 | 2 | 充电指示灯引脚 | |
| L2 | 3 | 饱和指示灯引脚 | |
| VDD | 4 | 电源正极 | |
| GND | 5 | 电源负极（地端） | |
| B+ | 6 | 电池正极 |
