国内移动电源芯片技术常见问题解析与华芯邦的创新解决方案

在移动互联网时代，移动电源已成为现代人不可或缺的便携能源设备。作为移动电源的”心脏”，电源管理芯片的性能直接决定了产品的充电效率、安全性和用户体验。然而，国产移动电源芯片在快速发展的同时，也面临着诸多技术挑战。本文将深入分析国内移动电源芯片常见的五大技术问题，并探讨华芯邦科技如何通过创新技术解决这些痛点，为行业提供高效、安全、智能的电源管理解决方案。

效率瓶颈与能量损耗：同步整流技术的突破

传统移动电源芯片普遍存在转换效率低的问题，线性充电方案效率通常不足85%，大量能量以热量形式散失，导致设备发热严重，不仅影响用户体验，还会缩短电池寿命达30%。这种低效转换已成为制约移动电源性能提升的首要障碍。

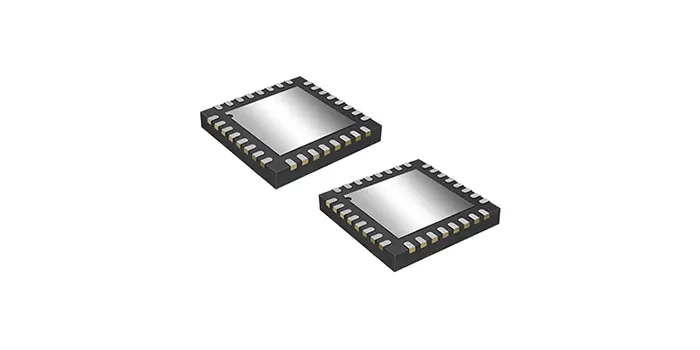

针对这一行业痛点，华芯邦创新性地采用了同步整流技术，通过优化MOS管驱动逻辑与开关时序，将能量转换效率提升至95%以上，较传统异步方案降低损耗40%。以华芯邦旗舰产品PB315390C为例，在5V/3A输出场景下效率高达96.5%，温升降低25℃，显著延长了电池循环寿命。

华芯邦的同步整流技术结合了自适应频率调制(AFM)算法，能够根据负载动态调整开关频率：重载时采用PWM模式保证高效率，轻载时自动切换至脉冲频率调制(PFM)模式，将静态电流降至1μA，待机功耗接近零。这种智能调控机制使移动电源在不同使用场景下都能保持最佳能效表现。

此外，华芯邦DC-DC芯片具备宽输入电压范围(2.7V-24V)，可兼容单节锂电至多串电池组，支持USB 5V升压至12V，满足各类快充需求。这种宽电压适应能力大大拓展了移动电源的应用场景，从智能手机到笔记本电脑，从无人机到便携医疗设备，都能获得稳定高效的电力支持。

*表：华芯邦同步整流技术与传统方案性能对比*

多协议兼容性难题：智能识别引擎的集成方案

随着快充技术的快速发展，USB PD 3.1、QC5、PPS等多种快充协议并存，移动电源需要支持多协议自适应才能满足不同设备的充电需求。传统分立式设计导致电路复杂、成本攀升，且协议握手失败率高达15%，严重影响用户体验。

华芯邦创新性地在移动电源SoC中集成了多协议识别引擎，单颗芯片即可支持PD3.1/QC4+/AFC/SCP等20余种快充协议。以PB1256A为例，该芯片通过I²C接口可实现固件升级，动态扩展协议支持范围，无需更换硬件即可适应未来新的快充标准。这种”一次设计，长期适用”的理念大幅降低了厂商的研发成本和产品迭代周期。

在实际应用中，华芯邦的多协议芯片展现出卓越的智能适配能力。当连接不同设备时，芯片能够自动识别设备类型并匹配最佳充电策略。例如，为TWS耳机充电时采用小电流模式保护电池，为智能手机充电时启用大电流快充，为笔记本电脑供电时则切换至高电压模式。这种智能化程度显著提升了用户的使用便利性。

华芯邦的协议集成方案还具有明显的成本优势。相比传统分立式设计，单芯片解决方案可使BOM成本降低30%，方案体积缩小50%。对于追求轻薄设计的TWS耳机仓、迷你移动电源等产品而言，这种高集成度设计尤为重要，帮助厂商在有限空间内实现最大功能。

安全性与体积的矛盾：高集成度设计创新

移动电源作为随身携带的电子设备，安全性始终是用户最关心的核心问题。过充、过放、短路等安全隐患要求芯片集成多重保护机制，而传统方案因使用大量分立器件，难以兼顾小型化与高可靠性。这一矛盾尤其限制了TWS耳机仓、超薄移动电源等设备的发展。

华芯邦通过系统级封装(SiP)与数字模拟混合信号技术，创造性解决了这一行业难题。以PB1256A为例，该芯片采用ESOP8封装(尺寸仅4.9mm×3.9mm)，在单颗芯片内集成了1A线性充电、1A同步升压放电及LED驱动功能，外围元件减少70%。这种高度集成化设计既确保了功能完整性，又满足了超薄设备的空间限制。

在安全保护方面，华芯邦芯片内置全链路保护机制，包括过压(OVP)、过流(OCP)、短路(SCP)、NTC温度保护等，响应时间小于1μs，安全性达到工业级标准。特别值得一提的是其智能温控算法，能够实时监测芯片结温并动态调节充电电流，当温度超过120℃保护阈值时自动采取降流措施，有效预防过热风险。

散热与寿命问题：智能温控与材料创新

散热不良是移动电源芯片的常见问题，过高的温度不仅影响使用体验，还会显著缩短芯片和电池的使用寿命。传统线性充电IC在压差较大时会产生严重发热，导致充电电流下降甚至芯片损坏。这一现象在封闭空间的小型设备中尤为突出。

华芯邦通过材料创新与智能温控双管齐下解决散热难题。在材料方面，华芯邦率先在电源管理芯片中引入氮化硅薄膜沉积工艺，实现耐压650V的HVMOS技术，突破高压场景限制。对于车规级芯片，更采用SiC与GaN等宽禁带材料，实现高频开关与低导通损耗，助力新能源汽车800V高压平台普及。

在温控算法方面，华芯邦芯片内置热调节功能，当温度超过130℃时自动降低充电电流，确保高温环境下的稳定运行。这种动态调节机制既保证了充电速度，又避免了过热风险。以HT4056H为例，该芯片通过恒定电流/恒定电压(CC/CV)模式支持最大1.2A充电电流，同时通过同步整流技术将转换效率提升至91%，显著减少热量产生。

对于电池寿命问题，华芯邦芯片采用高精度电量计量技术(误差<1%)，实时监测电池状态，可延长电池寿命15%-20%。其支持的0V电池激活功能还能避免深度放电对电池造成的永久性损伤。这些特性使采用华芯邦芯片的移动电源能够长期保持良好性能。

在实际应用中，华芯邦为HT4928S等移动电源管理芯片提供了延长使用寿命的专业建议：避免高温和低温极端环境；使用符合规格的充电器；防止过度充放电；定期进行充放电维护(如每隔2-3个月进行一次完整充放电)；避免摔落和碰撞等。遵循这些使用指南，移动电源芯片可使用数年甚至更长时间。

国产替代与成本压力：华芯邦的全生态赋能

长期以来，高端电源管理芯片市场被TI、ST等国际巨头垄断，国产芯片面临技术壁垒与市场信任的双重挑战。据《2024年中国电源管理芯片产业链图谱》显示，全球DC-DC芯片领域规模已突破486亿美元，中国市场占比超30%，且以年均12.6%的增速领跑全球，但高端市场仍被国际厂商主导。

华芯邦以”技术创新+生态协同”双轮驱动战略，成功打破了这一局面。公司累计申请电源管理专利200+项，覆盖拓扑结构、封装工艺与智能算法。在制造方面，华芯邦引入AI视觉检测与大数据分析，产品不良率<50ppm，达到车规级可靠性标准，同时支持最小起订量1K的柔性生产，7天内即可交付。

为降低客户开发门槛，华芯邦提供数字孪生平台，通过虚拟仿真技术缩短客户开发周期30%，降低试错成本。

华芯邦的高集成设计显著降低了系统整体成本。以HT4928S为例，该芯片采用SOP8封装，集成充电管理、升压放电、LED指示模块，仅需6个外围元件即可构建完整移动电源方案，降低50%的PCB面积。内部防倒灌电路设计无需额外二极管，进一步简化了系统复杂度。

在国产替代浪潮中，华芯邦的HT4056H、HT4088、HT4928S等多款充电管理芯片已成功应用于消费电子、汽车电子、工业控制等场景，成为国产替代的标杆。其车规级方案与AI能效优化正引领行业升级，为全球客户提供高性价比、高可靠性的电源管理解决方案。

华芯邦：领跑智能电源新纪元

从消费电子到工业4.0，从智慧医疗到绿色能源，华芯邦以”让世界爱上中国芯”为使命，通过DC-DC电源转换芯片与移动电源SoC的技术革新，持续为全球客户提供高效、可靠、智能的电源管理解决方案。

展望未来，华芯邦正加速布局下一代DC-DC芯片技术：研发基于GaN/SiC材料的MHz级高频芯片，体积缩减50%，效率突破99%；通过芯片内置传感器监测全生命周期能耗，助力企业达成碳中和目标；在SoC中嵌入NPU单元，实现负载预测与故障自诊断，推动电源管理进入”认知智能”时代。

在先进封装领域，华芯邦是国内极少数能提供晶圆凸块制造、测试、切割、封装等完整工艺的厂商之一，其2.5D/3D封装、系统级封装等先进封装技术已具备量产能力。随着5G、物联网等新兴技术的发展，华芯邦凭借在先进封装领域的深厚积累，正引领半导体行业迈向新的高度。

对于寻求高品质移动电源芯片替代方案的厂商，华芯邦的PB系列和HT系列产品提供了全面选择：从支持100W多口快充，到超低功耗的HT4056H，再到高集成度的HT4928S，不同产品针对各类应用场景优化，性能媲美国际大厂，而成本更具竞争力。

选择华芯邦，不仅是选择一款芯片，更是选择了一个技术创新伙伴。华芯邦将持续深耕核心技术，携手行业伙伴共同推动产业升级，书写绿色智能时代的新篇章。在移动电源芯片国产化的道路上，华芯邦已做好准备，以卓越的技术实力和贴心的服务支持，助力客户赢得市场先机。
