引言：在过去几年里，我拆解过不下20款不同的移动电源和几十款便携式LED灯具。有一个非常有趣的发现：早期的便携照明产品，比如露营灯、应急台灯，它们的电路设计往往非常“粗犷”。充电部分是一个简单的4056线性充电模块，升压放电则是另一套独立的电路，两块“拼凑”在一起，不仅占据了宝贵的内部空间，而且待机功耗大、发热明显。

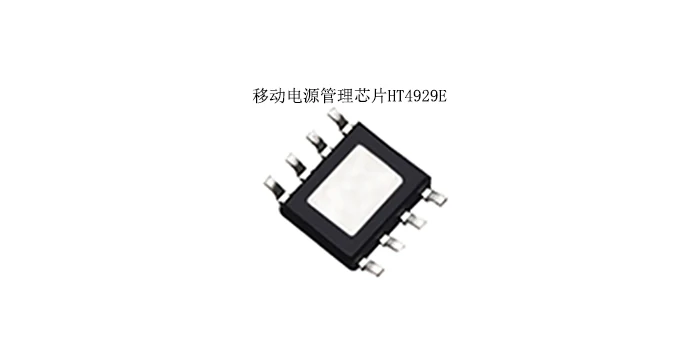

直到最近，当我拿到一款主打超长续航的户外多功能营地灯进行测试时，其稳定的恒流输出和极低的关断功耗引起了我的注意。拆解后发现，它的核心驱动是一颗型号为HT4929E的芯片。这颗芯片官方定义为“移动电源管理芯片”，但在实际应用中，特别是针对当前火热的便携储能照明市场，它所展现出的特性，远不止于给手机充电那么简单。
抛开枯燥的芯片手册复述，从实际产品设计的角度，深度探讨HT4929E如何作为便携照明产品的“智能心脏”，重新定义灯具的电源管理逻辑。
一、照明产品的“芯”痛点：为什么通用电源芯片不够用？
在设计一款内置锂电池的便携灯具时，工程师通常面临三个核心挑战：
1、空间与结构的矛盾：灯具为了美观和光学设计，内部空间往往极不规则且狭窄。如果采用分离式的充电管理IC和升压IC，再加上必要的保护电路，PCB布局会变得非常困难，甚至需要堆叠两块板子，增加成本。
2、待机功耗与用户体验：很多灯具带有触摸开关或遥控功能，要求主控MCU或感应电路一直处于待命状态。如果电源管理芯片待机电流过大（例如超过50μA），电池会在几天内耗光，用户下次使用时灯具已无法点亮，体验极差。
3、“边用边充”的逻辑冲突：在应急照明场景下，用户经常需要插着充电线同时打开照明。这要求芯片能智能处理“充电器给电池充电”和“电池升压给LED供电”之间的能量流动，而不是简单地切断一边。
通用移动电源芯片虽然能管理电池，但大多是为“充放电各一个口”的标准移动电源设计的。而HT4929E的独特之处，在于它用一种更简洁的架构，恰好击中了上述照明应用的痛点。
二、HT4929E的“照明视角”：重新解读关键参数
参考官方数据手册，我们不能只看它“能做什么”，更要看它在照明产品中“做得有多好”。以下是我从灯具设计角度，对HT4929E核心特性的深度解读：
1. 共用一个端口：完美适配单USB-C口照明设备
官方资料提到，HT4929E采用“充放端口共用的先进专利技术”。这对于照明产品意义重大。
应用场景：现在的便携台灯、氛围灯，为了美观，通常只开一个USB-C充电口。HT4929E能通过这个唯一的端口智能识别插入的是充电器（5V输入）还是负载（如手机、或者灯具本身作为应急电源给手机充电）。
真实价值：这不仅节省了一个USB母座的成本和PCB空间，更重要的是简化了用户操作。灯具既可以“吃电”充电，必要时也能通过长按按键等方式，让同一端口“放电”，化身应急移动电源，给手机续命。一机两用，增加了产品的附加值。
2. 极低的待机电流：让灯具的“灵魂”永不沉睡
数据手册中标注`Istb`（待机电流）典型值为15μA，最大40μA。
数据换算：以15μA为例，对于一个配备5000mAh电池的露营灯，单纯待机时间的理论值为：5000mAh / 0.015mA ≈ 333,333小时，约等于38年。当然实际电路还会有其他漏电，但这个量级的待机电流，意味着几乎可以忽略不计。
照明深意：这意味着设计师可以为灯具配备电容式触摸开关、蓝牙遥控模块或环境光感应器，而无需担心这些“智能功能”在几天内榨干电池。用户可以随时按下开关，灯光立刻响应，因为芯片始终处于“浅睡”而非“深眠”状态。
3. 智能自动关机与唤醒：真正的“无感”交互
`Iauto_off`（自动关机负载电流）典型值为50mA，以及“负载插入自动启动升压，负载移除自动休眠”功能。
针对照明优化的理解：在灯具中，这个特性有两种妙用。
作为电源时：当你用灯具给手机充电时，手机会抽取几百毫安甚至1A的电流（>50mA），HT4929E自动保持升压输出。当你拔掉手机，负载电流消失（<50mA），芯片在短暂延迟后自动关闭升压，进入休眠，防止电池能量被白白消耗。
作为灯具时：这个机制需要结合按键逻辑。比如，即使LED负载（假设是10W的灯珠，电流可能超过50mA）关闭了，但主控MCU还在运行，芯片检测到还有微小电流，就不会“误判”为无负载而切断整个系统供电。这为复杂的灯光模式（如呼吸灯、定时关闭）提供了稳定的底层电源。
4. 恒功率输出与保护：让LED光效稳定不闪烁
升压部分输出电流典型值1.0A (BAT=3.6V)，且有完整的过流、短路保护。
对LED的至关重要性：LED是电流型器件，光通量直接与电流相关。HT4929E在电池电压从4.2V下降到3.0V的过程中，通过升压电路维持一个稳定的5.1V输出（或经过恒流电路驱动LED）。
实战经验：很多廉价灯具随着电量下降，灯光会逐渐变暗。而采用HT4929E的设计，由于它内部有稳定的升压和恒功率输出逻辑，可以为后级的LED恒流驱动提供非常稳定的母线电压，从而保证灯具从满电到低电，亮度几乎恒定，直至进入欠压保护（`VUVLO` 2.8V）。这种“用到最后一刻亮度不变”的体验，是高端照明的重要标志。
三、实战电路构思：如何用HT4929E搭建一款旗舰级露营灯？
基于以上分析，我们不妨构思一个具体的产品方案：一款集成了触摸调光、可作为移动电源的旗舰级户外露营灯。
设计目标：
电池：4.2V锂离子电池，容量10000mAh（由两节5000mAh并联）。
照明：一颗10W RGB LED（主照明） + 几颗2835贴片（氛围/阅读）。
接口：单USB-C口（充/放电共用）。
功能：触摸开关、无级调光、蓝牙音箱供电预留、应急手机充电。
HT4929E在此方案中的核心任务分配：
1、充电管理：配置PROG引脚（Pin1）对地电阻，设置1A充电电流。这对于10000mAh的电池来说，是兼顾发热和充电速度的黄金比例（0.1C）。芯片内置的三段式充电（涓流/恒流/恒压）和4.20V浮充电压，能安全可靠地充满电池。
2、电源路径管理（关键点）：
单口复用：USB-C口直接连接到HT4929E的VOUT（Pin6）。芯片通过内部逻辑自动判断方向。
边充边放：这是设计的精华。假设用户插着充电线在帐篷里看书。
充电器通过VOUT给芯片供电，芯片首先给电池充电。
同时，用户开启照明，电池通过芯片内部路径放电，给LED驱动供电。
HT4929E的“边充边放自动转换模块”会智能协调，如果充电器功率足够（5V/1A），它可以同时供给LED驱动和为电池充电；如果LED功率较大，电池会“补充”不足的电流，确保照明不受影响。
3、放电与指示：
驱动逻辑：VOUT在升压模式下输出稳定的5.1V。这个5.1V可以接入一个DC-DC恒流驱动电路，专门为10W LED供电，保证色温纯净无频闪。
电量显示：利用L1（Pin4）和L2（Pin3）引脚，可以连接两颗LED。通过编程或芯片内置逻辑，实现充电时的呼吸效果，以及放电时通过双色（如红/蓝）或闪烁频率来指示电池剩余电量。例如：
充电中：红灯常亮；充满电：红灯灭，绿灯亮。
放电中（作为电源时）：电量>30%时蓝灯慢闪，<30%时红灯快闪。
4、按键与休眠：
交互逻辑：KEY引脚（Pin5）接一个物理按键，实现开关机和模式切换。但为了实现“触摸”功能，可以将KEY引脚连接到一颗触摸感应芯片的输出端。当手触摸时，触摸芯片给出一个脉冲，模拟按键动作。
休眠机制：当用户关闭所有LED，且没有连接手机充电时，HT4929E检测到输出电流小于`Iauto_off` (50mA)，会自动关闭升压，进入待机状态（15μA），同时保持对KEY引脚的监听。下次触摸时，瞬间唤醒系统，点亮灯光。
四、工程师的实战笔记：PCB Layout与静电防护
官方资料提到了PCB Layout参考和静电防护措施，这在照明产品中尤为重要，因为灯具常常在户外、干燥环境中使用，静电积累严重。
Layout避坑指南：
1、功率回路最短：LX引脚（Pin7）、电感和输出电容组成的回路必须尽可能短且宽，以减少电磁干扰和电压尖峰。对于1MHz的开关频率，这一点至关重要。
2、电池线要粗：BTP引脚（Pin2）连接到电池正极的走线，需要承载最大1A的充放电电流，务必加宽，防止线损导致电压检测不准。
3、地线处理：模拟地（AGND， Pin8）和功率地要单点连接，避免大电流在地线上引起的噪声干扰充电和放电的逻辑判断。
ESD防护实战：
虽然HT4929E本身有4KV ESD能力，但在USB端口，强烈建议增加TVS管。因为USB线缆是天线，会引入接触放电和空气放电。在VOUT引脚和USB外壳地之间加上一颗双向TVS（如5V的SMBJ5.0A），可以有效将静电泄放，确保芯片在严酷环境中不“死机”。
五、一颗芯片背后的产品思维转变
HT4929E的出现，让我看到了电源管理芯片从“功能满足”向“场景融合”的转变。它不再是手机配件的专属，而是成为了便携式智能硬件——尤其是照明设备——的一个高效、紧凑、低功耗的能源中枢。
对于产品经理和硬件工程师而言，选择HT4929E不仅仅是选择了一个1A充放的解决方案，更是选择了一种产品设计的可能性：
你可以把产品做得更小巧，因为外围元件极少（仅需电感、电容、电阻若干）；
你可以让产品更智能，因为它为你守护好了最后15μA的能量；
你可以让产品更可靠，因为它内置了过温、过压、过流、短路四重保险。下一次，当你点亮一盏设计精良的便携灯，感受它细腻的触摸响应和稳定的亮度时，不妨想一想，或许它的“心脏”，正是这颗低调但强大的HT4929E。它静静地管理着每一毫安时的能量，让创意照明，真正照进现实。
