引言：在半导体产业的宏大叙事中，我们常常听到光刻机被比作“工业皇冠上的明珠”，晶圆制造被誉为“现代工业的魔法”。然而，在这些看得见的硬件背后，有一个更基础、更上游的存在——EDA。它被称为“芯片之母”，没有它，就没有今天任何一颗复杂的芯片。
来回答一个看似基础却至关重要的问题：为什么EDA配得上这个称号？
一、没有EDA，就没有现代芯片
让我们做一个思想实验：
如果今天所有EDA工具突然消失，人类还能设计出iPhone里那颗A系列芯片吗？
答案是：不能。
一颗包含160亿晶体管的芯片，如果全部用人工绘制版图，假设一个人每秒能画一个晶体管，那么需要连续工作超过500年。即便只是画一个简单的与非门，现代芯片中包含的此类基本单元也数以亿计。
EDA的本质，就是把“超大规模”变成了可能。 它是人类应对复杂性的武器。
二、EDA所处的产业位置

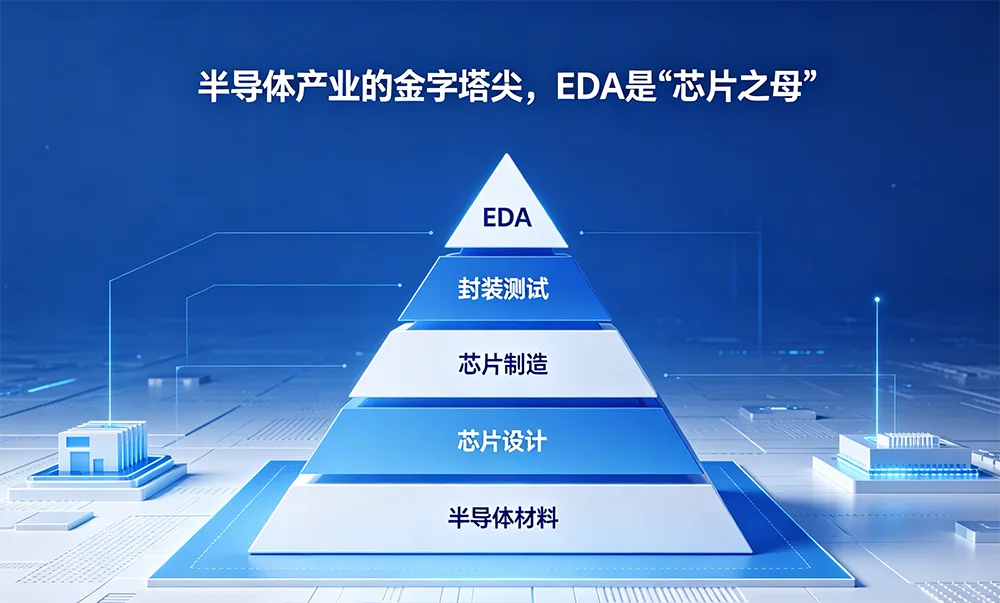

从产业链来看，EDA位于最上游：
EDA + IP → 芯片设计 → 晶圆制造 → 封装测试 → 终端应用
EDA是“工具”：就像建筑需要CAD软件一样，芯片设计需要EDA。
EDA是“桥梁”：它连接了设计意图和物理制造。设计者不需要知道光刻机的具体参数，EDA工具会自动将设计转化为符合晶圆厂工艺规则的光罩数据。
没有EDA，设计公司无法出图；没有图，晶圆厂无法生产。所以，EDA是整个半导体产业“不可或缺的起点”。
三、EDA为什么“难”？
EDA工具的技术壁垒极高，主要体现在三个方面：
1. 算法复杂度
EDA本质上是一系列极端复杂的数学问题：布局布线是NP-hard问题，时序分析涉及数百万条路径的STA，物理验证需要处理GB级别的版图数据。每一个问题背后，都是几十年的学术积累和工程优化。
2. 工艺绑定
EDA工具必须紧跟晶圆厂的最新工艺。每一代新工艺（比如从7nm到5nm），都会带来新的物理效应（如多重曝光、FinFET的沟道应力等），EDA工具必须及时更新模型和算法来支持。
3. 生态锁定
工程师一旦习惯了某个EDA工具的工作流和脚本语言，转换成本极高。这种“用熟了就很难换”的特性，让头部EDA公司拥有天然的客户粘性。
四、EDA工具的三大品类
| 品类 | 功能 | 代表工具类型 |
| 前端设计 | RTL编写、仿真、综合 | 仿真器、综合工具、形式验证 |
| 后端设计 | 布局布线、时序收敛 | P&R工具、STA工具、功耗分析 |
| 制造类EDA | 光罩数据准备、良率分析 | OPC、DFM、良率管理平台 |
五、为什么全球EDA市场被三巨头垄断？
EDA是一个“市场规模不大但影响巨大”的特殊行业。
市场规模：全球EDA市场约150亿美元，相比5000亿美元的半导体市场，占比仅3%。
高门槛：需要同时具备数学、物理、计算机、微电子等多学科顶尖人才。
并购密集：头部公司通过不断收购小型工具商，逐步构建完整的全流程平台。
这种“小而精”的市场结构，使得新进入者极难突破。
六、华芯邦与EDA
作为一家专注于模拟、混合信号和MEMS的芯片设计公司，华芯邦深刻理解EDA工具对设计效率和品质的决定性影响。
我们的模拟设计团队日常工作在Virtuoso环境中完成，数字控制逻辑则通过标准单元流程实现。每一款电源芯片、每一颗MEMS信号调理芯片的诞生，都离不开EDA工具的支持。可以说，EDA是华芯邦“设计能力”的数字化体现。正是因为有了这些强大的“母性”工具，我们才能在合理的时间内，交付满足客户严苛需求的定制化芯片方案。
