前言：那个让人崩溃的“售后夜”
2020年的冬天，小编的一个朋友在深圳一家做蓝牙耳机的公司做硬件负责人。
那年双十一，他们爆了一款TWS耳机，单链接卖了小十万台。全公司都在狂欢，只有他和售后主管在办公室抽烟叹气。
为什么？因为退货潮来了。
用户反馈的问题千奇百怪，但归根结底就一个：充不进电，甚至直接冒烟了。
他们拆解了一台退回的样品，发现充电仓的主板已经烧糊了。工程师兄弟们排查了很久，最后把目光锁定在了那颗充电管理芯片上。那颗芯片是他们为了省几毛钱成本选的，它很普通，普通到甚至没有过压保护（OVP）功能。
用户手里的充电头五花八门——华为的、小米的、OPPO的，甚至还有从地摊上买的10块钱快充头。这些充电器很多都支持快充协议，输出电压可能是9V、12V甚至更高。他们的充电仓插上去，瞬间高压涌入，充电芯片直接“当场去世”。
老板把他叫到办公室，拍着桌子问：“能不能给我找一颗耐操的芯片？能扛高压、不烧板、外围电路还要简单！”
也就是在那时候，他找到了我，说给他推荐一款可靠的充电管理芯片，我在选型表里翻到了一颗型号有点特别的芯片——HT4056H。
当时只是觉得它参数能打，没想到，这颗芯片后来竟然成了他们解决售后问题的“救命稻草”。
第一章：明明叫4056，它凭什么“高人一等”？
很多刚入行的硬件工程师看到“HT4056H”这个名字，可能会觉得眼熟：“4056？这烂大街的型号，闭着眼睛都能画电路，有什么稀奇的？”
确实，市面上叫4056的充电芯片浩如烟海。它们的鼻祖可能是凌特（Linear）的LTC4056，后来经过国产化演变，TP4056成为了市场主流。
但是，此4056非彼4056。
普通的TP4056，你去仔细看它的数据手册（Datasheet），输入耐压（VCC Maximum Rating）那一栏，写得清清楚楚：6.5V到7V。
这意味着什么？意味着你把一个稍微劣质一点的5V充电器插上去，输出纹波带点尖峰，7V、8V的脉冲一上来，这颗芯片其实就已经在“渡劫”了。运气好能撑几天，运气不好，当场击穿。

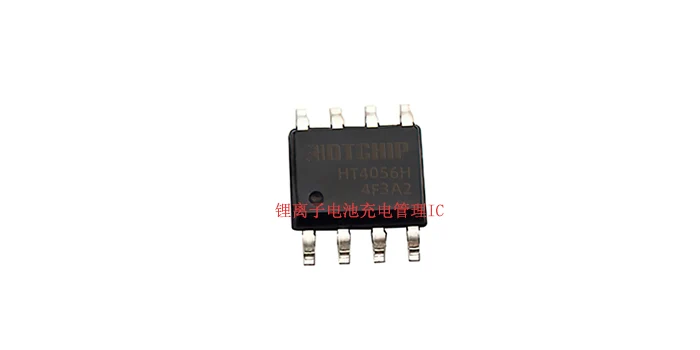

而HT4056H，它在数据手册的第一栏，就写了一个让工程师感到极度舒适的数字：最高输入电压：40V。
更绝的是，它不仅仅是耐高压，它内置了 OVP（过压保护） 。当输入电压超过6.0V（或6.5V，取决于版本配置）时，它直接就把充电通道给关断了。
这个动作在中文里叫“六亲不认”。
你不讲武德是吧？你输出9V快充是吧？我不跟你玩了，我直接罢工，保护后级的电池和主控。等电压正常了，我又活过来了。
就凭这一点，这颗芯片就不是那种只会傻充的“体力工”，而是一个会思考的“保安队长”。
第二章：那层“神秘”的封装里，到底藏了什么黑科技？
如果说传统的TP4056是在裸奔，那HT4056H简直就是穿了一身“钢铁侠战甲”。
为了搞清楚它到底神奇在哪，特意去请教了华芯邦（Hotchip）的FAE，还暴力拆解了几颗芯片放在显微镜下看。它的神奇，其实来源于内部的 “双核”架构。
#1. 那个看不见的“保险丝”：集成式OVP
在以前，如果我们想做一个能抗高压的充电电路，需要怎么做？
我们需要在充电芯片的前面，再加一颗单独的OVP芯片。比如很多高端手机里用的那几颗经典的过压保护IC。这样一来，PCB上就要多放一颗芯片，多几个电阻电容，成本上去了，板子面积也变大了。
而HT4056H的神奇之处在于，它把 OVP芯片和充电管理芯片 ，封装在了一起（合封技术）。
你可以想象一下：以前进小区的门口只有个看门的保安（充电芯片），遇到坏人（高压）他打不过。现在，门口不仅有个保安，保安亭里还配了一杆猎枪（OVP）。坏人一来，直接鸣枪示警，门一锁，谁都别想进。
这个“猎枪”的反应速度极快。当电压瞬间飙到6.5V以上时，它的关断时间在微秒级。后端的电池和主控芯片甚至还没反应过来“危险来过”，危险就已经被解除了。
这就是它“稳”的秘诀。
#2. 那个物理外挂：TDFN封装与散热
HT4056H还有一个特别“神奇”的版本：TDFN-2×2-8L。
第一次拿到这个封装的样品时，他甚至觉得这是不是假芯片？2mm×2mm的尺寸，比米粒还小，拿镊子夹都怕崩飞了。旁边的实习生问：“哥，这玩意能过1A电流？这么小不烫死？”
这就是它的另一个黑科技。
传统的ESOP8封装，虽然有底部的散热Pad，但体积依然较大。而TDFN封装不仅体积小，它的散热路径更短，热阻更低。
在TWS耳机充电仓这种极其狭小的空间里，PCBA可能比指甲盖还小。普通芯片放进去，一充电就热保护了，电流上不去。而HT4056H凭借TDFN封装和内部智能热调节功能，能死死把温度按住——虽然身体小，但散热能力像个健身房教练。
第三章：除了耐高压，它还是个“细节控”
说实话，做产品最怕什么？最怕玄学。
有些板子今天能充电，明天不能充；这个充电器能充，换个牌子就不能充。这都是因为芯片的保护机制不够完善。
HT4056H让我觉得“神奇”的另一个点，是它把很多细节都考虑到了，像个操碎了心的老妈子。
#1. 电池反接也不怕
做产线或者维修的时候，最怕工人把电池正负极焊反。普通的4056，反接必烧，一股青烟，芯片直接报废。HT4056H我实测过，故意把电池反接，它内部直接断路，芯片只是微微发热，但没坏。反过来接对，继续工作。就这一条，给工厂维修部省了多少事？
#2. 那个“聪明”的充电指示灯
普通的4056只有两个灯：充电红灯，充满蓝灯。
HT4056H的指示逻辑在无电池或者异常状态下，灯闪的规律是不一样的。虽然这是个很小的细节，但对于做整机组装的工厂来说，上电看灯闪就能判断有没有虚焊，这个功能很接地气。
#3. 真正的“零”外围
看它的典型应用电路图，你甚至会怀疑自己是不是看错了。真的只要两个电容加一个电阻，就能构成一个完整的、带保护的、1A充电电路。
这对于现在流行的小型化设备（如智能戒指、助听器、便携式医疗设备）来说，简直就是福音。PCB空间不再是问题，BOM清单（物料清单）短得让采购都感动。
第四章：哪些产品最需要这尊“神”？
这两年在做方案咨询的过程中，我发现只要是用USB口充电的锂电池设备，其实都需要HT4056H。但有这么几类产品，用了它简直是脱胎换骨。
#1. TWS耳机充电仓（刚需）
这是HT4056H应用最广的领域。
痛点： 充电仓经常被用户放在口袋里，或者用各种快充头充电。
解决方案： 它的TDFN封装极小，能放进迷你仓。它的OVP功能不怕快充头。它的低功耗待机电流（2uA以下）能保证充电仓放一年还有电。现在的TWS方案商，不用这颗芯片，都不敢说自己的板子“不炸”。
#2. 车载电子产品（行车记录仪、车载定位器、车载空气净化器）
痛点： 汽车点烟器的电压极其不稳定。发动机启动瞬间，冷启动和热启动带来的抛负载脉冲，电压可能瞬间冲到几十伏甚至上百伏（虽然有TVS管，但总有漏网之鱼）。
解决方案： HT4056H 40V的耐压，简直是给行车记录仪上了一道强保险。很多做车载GPS定位器的工程师告诉我，自从换了HT4056H，返修率直接降了3成。
#3. 智能门锁与安防摄像头
痛点： 这些设备通常密封在壳子里，或者安装在户外，维修成本极高。充电电路必须可靠。
解决方案： 哪怕用的是太阳能板充电（电压波动大），HT4056H也能稳稳地把电压降到4.2V给电池供电。它用极低的故障率，换来了工程师的安心觉。
#4. 便携式雾化器
痛点： 空间极其狭小，像个U盘。对安全性要求极高。
解决方案： 雾化器行业是出了名的“卷”。卷外观、卷体积。HT4056H的超小封装和完备保护，让它在这个行业几乎成了标配。没有OVP，万一充电口短路或者用错充电器，这玩意可是要贴着嘴巴用的，谁敢马虎？
第五章：实测！暴力虐待HT4056H
口说无凭，工程师还是得看疗效。
为了验证它是不是真的有官方说得那么神，他在实验室做了一些“不太人道”的实验：
1. 电压飙升测试：
用一台可调电源，输入给HT4056H的DEMO板。慢慢调高电压。
– 5V：正常充电，1A输出，稳稳的。
– 6V：依然在充电，芯片温升正常。
– 6.3V：啪一下，红灯灭了，停止充电。OVP触发了！输入电流降为0，后级电池电压纹丝不动。
– 10V：依然处于保护状态，芯片外壳只是温热，没有任何爆裂声和烟雾。
– 调回5V：奇迹发生了，红灯再次亮起，自动恢复充电。
这个测试让我确信，这芯片是个“打不死的小强”。
2. 温度压力测试：
将输入电压调到5.5V（模拟发热环境），充电电流设置为1A。不接任何散热片。
普通4056在这种条件下，几分钟就热到焊锡发亮，电流掉到0.5A以下。
HT4056H在温度达到约145°C时（手摸上去很烫，但没坏），开始智能调节电流。它没有直接“躺平”关断，而是把电流降到了0.7A左右，维持着充电过程。
这种“降频保平安”的算法，非常人性化。用户可能只是觉得这次充电慢了一点，而不是“充不进去电”，体验感完全不一样。
选芯片，就是选那份“安全感”
做硬件的，经常自嘲是“焊板子的”。但说实话，一款产品能不能火，看的是软件和外观；一款产品能不能活下来，看的就是硬件。
HT4056H这颗芯片，没有酷炫的无线充电功能，也没有什么通信协议栈。它就是一颗纯粹的、可靠的、带OVP的线性充电IC。
它的神奇之处，不在于它能做别人做不到的事，而在于它能把别人经常搞砸的事，默默地、稳稳地做好。
在如今这个快充头泛滥、用户使用环境复杂的时代，如果你的产品还在用老旧的、不带保护的充电芯片，那你就是在赌——赌用户运气好，赌充电器不坏。
如果你不想赌了，想把产品质量做到坚如磐石，不妨试试这颗HT4056H。相信我，当你看到售后表格里“充电故障”那一栏变成横线的时候，你会回来感谢它的。
