移动电源SoC HT4929E芯片革新移动电源管理实现高能效解决方案

一款外形小巧、性能出众的移动电源芯片，悄然解决了电子设备续航与便携性间的矛盾。充电、放电共用一个端口的设计，让它能在极简结构中实现高效充放电转换。

HT4929E移动电源管理芯片采用了先进的充放端口共用技术和同步整流技术，能够在ESOP-8小型封装内实现完整的移动电源管理功能。其充电输入端具备防反灌功能，无需额外的防反灌二极管，大大简化了电路设计。

该芯片内置最大1A线性充电模式，充电电流可通过外部调整，实现涓流/恒流/恒压三段式充电流程，对0V电池也能安全充电。

1、市场痛点

如今的移动电源市场充斥着各种设计千篇一律的产品，消费者常常不得不在性能、便携性和价格之间做出妥协。便携性常常以牺牲性能为代价，而追求高性能又往往意味着设备体积庞大、充电速度缓慢。

许多移动电源设备在不同使用场景下表现参差不齐，核心原因在于其内部管理芯片的综合性能不足。HT4929E的面世，正是为了解决这些长期困扰行业和用户的难题。

HT4929E采用了充放端口共用的先进专利技术，配合同步整流技术，在性能和效率上实现了显著突破。传统移动电源芯片需要分别设置充电和放电端口，增加了电路复杂度和成本。

HT4929E通过智能识别充电输入和带载输出，实现单端口多功能，简化了产品设计，降低了制造成本。同步整流技术的应用将效率提升至91%的水平，大幅减少了能量损耗和设备发热。

这项技术创新不仅提升了用户体验，也为产品制造商提供了更灵活的设计空间。

HT4929E在各项技术指标上的表现可圈可点。其输入电压范围在4.5V到5.8V之间，完全适配标准USB充电规格。电池电压支持2.8V至4.35V的广泛范围，能够兼容市场上主流锂电池类型。

在充电方面，芯片采用浮充门槛电压为4.20V（典型值），支持三段式充电流程，内置温升自动降电流功能，从130度开始逐渐降低充电电流，确保安全可靠。

放电方面，升压系统输出电压典型值为5.10V，输出电流可达1.0A（电池电压3.6V时），并具有恒功率输出功能和多重保护机制，包括过流、短路、过温保护等。

移动电源的能效和热管理直接影响用户体验和产品安全性。HT4929E在这方面展现出专业水准，同步整流技术的应用使系统效率最高可达91%，大幅减少了能量转换过程中的损耗。

芯片内置的温度保护机制会在达到150度时自动触发，停止升压操作，防止过热损坏，30度的温度迟滞设置确保系统不会频繁启停。

智能热管理是HT4929E的另一大特色，充电过程中芯片会根据温升自动降低充电电流，从130度开始下降，最低可降至零，这种设计既保证了充电效率，又确保了设备安全。

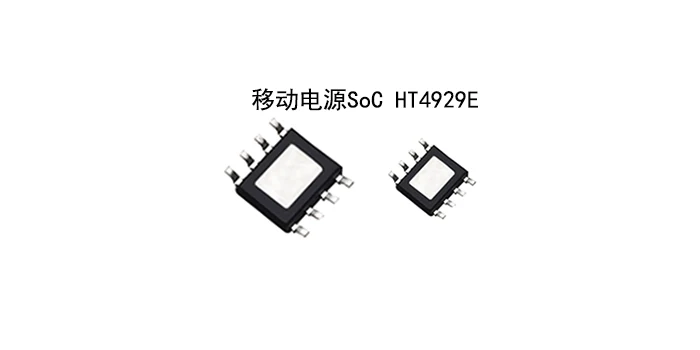

HT4929E采用ESOP-8小型封装，为产品设计提供了极大的灵活性。尽管体积小巧，但芯片功能完整，能够组建出良好的1A-in/1A-out、单/双LED指示的移动电源。

封装设计紧凑，但功能齐全，包括充电电流设置引脚、电池端、指示灯控制、按键接口、输出电压引脚、电感引脚和模拟地等八个引脚，每个引脚都有明确的功能划分。

在实际应用中，HT4929E特别注重静电防护措施，具备4KV ESD保护能力，有效防止静电放电对芯片造成损害，提高了产品的可靠性和耐用性。

HT4929E支持单灯或双灯充电与放电指示，为用户提供直观的设备状态反馈。智能指示系统让用户一目了然地了解移动电源的工作状态和电量情况。

芯片内置多重保护机制，包括输出过压保护（典型值5.8V）、升压欠压保护（2.8V）、电池过充和过放保护等，全方位保障设备和电池安全。

自动关机功能是其实用性的体现，当负载电流低于50mA时，芯片会自动进入休眠状态，显著降低待机功耗，待机电流最低仅为15μA。

HT4929E移动电源管理芯片的推出，标志着移动电源技术向更高效、更智能、更安全的方向迈进。其先进的技术特性和优异的性能参数，使其在各种移动电源应用中具有广泛前景。

对于追求轻薄便携的移动设备用户，HT4929E提供的小型化解决方案能够在不牺牲性能的前提下，大幅减小设备体积。对于重视充电安全的消费者，芯片的多重保护机制提供了可靠保障。

随着移动设备的普及和用户对续航能力要求的提高，像HT4929E这样集高效能、小体积、高安全性于一身的电源管理芯片，必将在市场上占据重要地位。

移动电源设计领域的这一技术进步正在改变电子产品的使用方式。采用HT4929E芯片的移动电源产品已在市场上崭露头角，其小巧的体积和出色的性能得到了用户认可。

随着消费者对便携电子产品依赖程度的加深，电源管理技术的创新变得尤为重要。能够同时满足高效率、低发热和小型化要求的解决方案，正是市场迫切需要的。不久的将来，当人们使用更轻薄、续航更持久的移动电源时，或许不会意识到，是像HT4929E这样的先进芯片，在默默支撑着这些便利的日常体验。
