引言：选对了芯片，用对了方法，才能让防护效果最大化。前两篇文章，我们深入了解了DC9336V的技术内核与应用领域。本文作为系列终篇，将聚焦设计实践，为您提供从选型计算到PCB布局的全程指南，并指出三个工程师最容易踏入的误区，助您一次成功。
一、设计实践四步走
精准选型与阈值计算： 首先根据系统最大工作电流选择合适封装的DC9336V。其过压触发阈值（Vovp）由外部电阻分压网络（R1， R2）设定，公式为 Vovp = 1.2V * （1 + R1/R2）。精确计算并选择高精度电阻，是确保保护点符合设计预期的第一步。
关键外围元件选择： 输入端的电容（CIN）需紧靠芯片VIN引脚，用于滤除高频噪声并提供瞬间电流。输出电容（COUT）的选择需考虑后端负载的浪涌电流需求。此外，合理选择用于设定使能、恢复逻辑的上拉/下拉电阻，以实现所需的控制功能。
PCB布局布线黄金法则： 这是影响性能的关键！务必遵循：① 大电流路径（VIN到VOUT）尽量短而粗；② 输入/输出电容的GND回路应直接、低阻抗地连接到芯片的GND引脚；③ 分压电阻R1， R2应靠近OVP引脚布局，避免噪声干扰导致误触发。
功能验证测试要点： 设计完成后，务必进行过压触发测试、带载能力测试和恢复功能测试。使用电源模拟阶跃过压，用电子负载模拟实际负载，验证保护是否及时、准确，恢复是否正常。
二、三大常见误区规避
误区一：忽视热设计。 DC9336V在通过大电流时，其导通损耗（I²*Rds_on）会产生热量。若长时间在最大电流、高温环境下工作，必须评估芯片温升，必要时通过敷铜或增加散热进行热管理。
误区二：布局随意导致误触发。 若将OVP阈值分压电阻的走线布放在高频或大电流开关路径附近，引入的噪声可能导致电压检测异常，引发芯片误关断。保持敏感模拟信号的洁净至关重要。
误区三：将OVP等同于浪涌保护。 DC9336V主要针对持续或短时过压（如适配器故障）。对于雷击、感性负载断开等产生的极高能量瞬态浪涌（如ISO 7637-2脉冲），需在前级配合TVS等瞬态抑制器件，构建多级防护体系。

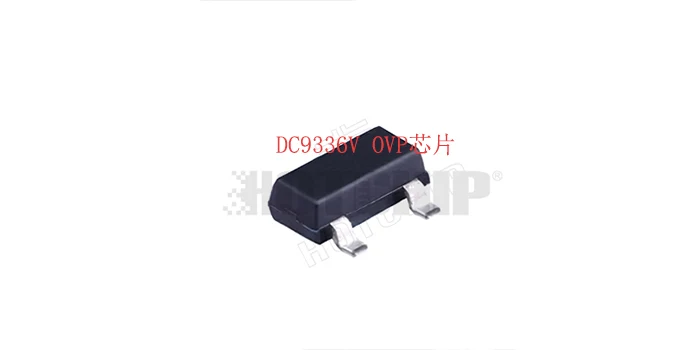

总结与引导： 至此，我们从技术原理、应用场景到设计实践，完成了对DC9336V OVP芯片的全面探索。它是一款能够显著提升产品可靠性和市场口碑的关键器件。正确的理解与应用，将使您的设计如虎添翼。理论结合实践，设计始于文档。现在就将知识转化为行动，前往华芯邦科技DC9336V官方产品页面，获取最完整、最权威的设计资源，为您的下一个项目注入“可靠”的基因。点击直达：https://www.hotchip.com.cn/dc9336v/
