在便携式电子设备设计领域，电源管理，尤其是锂电池的充电管理，始终是工程师关注的核心环节。一颗性能可靠、集成度高且能与现代数字控制系统无缝协作的充电芯片，往往能决定产品的最终稳定性和开发效率。

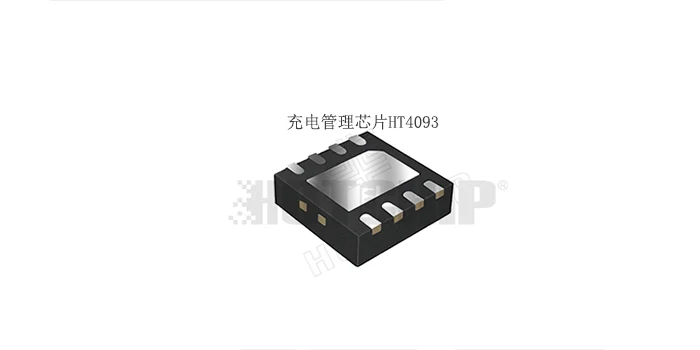

将深入探讨来自深圳市华芯邦科技有限公司（Hotchip）的HT4093。这是一款支持最高40V输入耐压、可编程充电电流高达1.2A的单节锂电池线性充电管理芯片。它不仅仅是一个充电IC，更是一个为MCU（微控制器）环境深度优化的智能充电解决方案。
一、核心参数与定位：为严苛的工业与消费级应用而生
HT4093的设计初衷非常明确：在保证安全性的前提下，简化外部电路，并为智能控制提供最大便利。其核心参数决定了它广泛的适用性：
输入耐压高达40V：这是HT4093最显性的技术标签。在当前USB-C适配器、电源波动复杂的工业及车载环境中，40V的耐压值提供了极高的安全边际，有效防止输入浪涌或错误插拔导致的芯片损坏，大幅降低了产品的现场失效率。
1.2A可编程充电电流：覆盖了从TWS耳机等小容量电池到便携音箱、雾化器等中等容量电池的典型应用。充电电流通过一个外部电阻即可精确设定，设计灵活。
专为MCU协作优化：这是HT4093区别于传统通用线性充电芯片的灵魂所在。它的逻辑电平设计、使能逻辑以及控制方式，都旨在与3.3V或5V逻辑的MCU实现“无障碍沟通”。
二、深度技术剖析：三段式充电与智能协作的完美融合
要理解HT4093的价值，不能只看参数，更要看懂它如何将经典的充电理论与现代数字控制需求结合起来。
1. 经典的充电策略，卓越的热管理
HT4093采用锂离子电池标准的涓流/恒流/恒压三段式充电模式。
预充电（涓流）：当电池电压低于阈值（约2.9V）时，芯片以设定恒流值的10%进行涓流充电，先激活过度放电的电池，确保安全。
恒流充电：电池电压超过预充电阈值后，充电电流升至设定的1.2A最大值，进行快速充电。
恒压充电：当电池电压达到4.2V浮充电压时，进入恒压阶段，充电电流自然衰减，直至降至恒流值的1/10时，自动终止充电循环。
值得关注的是其热反馈调节机制。在线性充电过程中，大压差、大电流会导致芯片发热。HT4093内置的热反馈环路会实时监控芯片结温，当温度过高时，它会智能地减小充电电流，防止芯片过热损坏，确保在恶劣环境下仍能安全、持续地充电。这一设计让工程师可以不必过度担心散热设计，简化了PCB布局。
2. 专为MCU设计的“沟通语言”
HT4093在信号交互上做了细致的考量，这使得它在智能设备中如鱼得水：
电平匹配：其状态引脚的电平被钳位在不高于电池电压的水平。这意味着，当电池电压较低时，与MCU接口的引脚电压也会相应较低，避免了因电平不匹配而对MCU的IO口产生冲击或漏电。这是一个非常实用的细节。
低电平使能：芯片的CE引脚被设计为低电平有效，并且自带下拉电阻。这直接对应了MCU在未初始化时，IO口常为高阻或高电平的状态。使用低电平使能，可以确保MCU在上电复位完成、主动将CE拉低之前，充电芯片处于停机状态，实现了“默认关闭，主动开启”的安全逻辑，也完美支持了0V电池的激活充电。
控制灵活性：MCU不仅可以通过PROG引脚动态调整充电电流，还可以通过控制CE引脚来中途停止充电，甚至通过特定时序实现任意电池电压下的手动启动再充电。这打破了传统充电芯片必须等电池电压自然回落到再充电阈值才能重启充电的限制，为需要强制满电的应用场景提供了可能。
三、应用场景与优势：从台灯到雾化器，可靠是共同的需求
基于上述特性，HT4093可以广泛应用于各类便携设备。我们来剖析两个典型场景，看看它如何解决实际痛点。
场景一：高端可调光台灯
现代台灯已不只是一个照明工具，它集成了调光、定时、色温调节甚至无线充电等功能，内部通常有一个MCU作为控制核心。
痛点：台灯常使用12V甚至24V的电源适配器，电压较高。传统低压充电芯片需要额外的降压电路，增加了成本和复杂性。同时，充电状态需要反馈给MCU以显示在指示灯或屏幕上。
HT4093方案优势：
1、直接供电：高达40V的输入耐压，使其可以直接从24V适配器取电进行充电管理，无需复杂的前级降压，简化了电源设计。
2、智能联动：MCU通过读取STATC/STATD引脚（充电状态双输出），可以准确获知“正在充电”、“充电完成”、“电池故障”等状态，并在屏幕上显示。MCU还可以根据用户设定的“静音模式”，在夜间主动拉高CE引脚，暂停充电以消除任何潜在噪声。
3、安全性：电池反接保护和温度监测功能，为整机安全增添了多重保障。
场景二：智能雾化器
雾化器（如电子烟、医疗雾化器）对PCB空间和功耗要求极高。
痛点：空间狭小，发热集中。需要与MCU协同工作，实现电量显示和各种保护。
HT4093方案优势：
1、高集成度：内部PMOSFET架构省去了外部隔离二极管，DFN3×3-8的小封装加上仅需少量外部元件，极大节省了宝贵的PCB面积。
2、低功耗待机：当设备处于待机状态时，可以通过MCU将HT4093置于停机模式，此时供电电流降至100μA以下，极大地延长了设备的整体续航能力。移除输入电源后，芯片从BAT引脚消耗的电流更是低于1μA，几乎不消耗电池能量。
3、0V充电支持：其低电平使能设计，使得MCU可以在任何时刻（包括电池完全耗尽为0V时）启动充电过程，确保了设备在深度放电后依然可以被可靠唤醒和充电。
四、可靠性设计：不止于充电的保护屏障
在产品设计中，可靠性往往是1，性能是后面的0。HT4093在防护能力上构建了多维度的屏障：
1、输入过压保护（OVP）：当输入电压超过6.7V（典型值）时，芯片会迅速关闭充电通路，保护后级电路和电池。这与40V的绝对最大额定值相结合，构成了一个耐压和切断的双重保险。
2、电池反接保护：若电池正负极接反，芯片会立即进入保护状态，防止大电流损坏电池或芯片。其BAT引脚允许短时间承受-4.2V～12V的电压，具备很强的鲁棒性。
3、软启动：在上电或接入电池时，软启动电路限制了浪涌电流，避免了冲击电流对电源和连接器的损伤。
4、电池温度监测：通过TEMP引脚连接NTC热敏电阻，可以实时监测电池温度，仅在安全温度范围内进行充电，这对于追求高安全性的应用至关重要。
五、结语：为智能硬件提供一颗“会思考”的充电核“芯”
纵观HT4093的各项特性，我们可以清晰地感受到，它并非传统意义上“充上电就行”的简单器件。Hotchip的设计团队显然深谙现代智能硬件对于协同、控制与安全的极致追求。
它具备线性充电芯片应有的简洁和低成本优势，同时又通过电平钳位、低电平使能、可编程控制等精巧设计，赋予了工程师极大的控制自由度。这使得HT4093不仅仅是一个电源管理芯片，更是一个能理解MCU指令、反馈精确状态、并主动应对各种异常情况的智能执行单元。对于正在设计智能照明、便携医疗设备、工业手持终端或各类物联网设备的工程师而言，HT4093提供了一个兼顾性能、安全与设计灵活性的理想选择。它用40V的耐压为系统划定了安全边界，用1.2A的电流保障了充电效率，更用一系列MCU友好的接口，打开了电源系统智能化设计的新思路。
