【前言】智能设备全面普及，移动电源（充电宝）已成为人们生活中不可或缺的“续命神器”。然而，一个优秀的移动电源，其核心灵魂并非仅仅是电芯，而是那颗负责能量调度与安全保障的电源管理芯片（Power Management IC, PMIC）。
对于工程师、产品采购人员以及电子发烧友而言，如何选择一款集成度高、性能稳定且外围电路简单的电源管理芯片，是决定产品成败的关键。本文将基于HT4927U这款高集成度移动电源管理芯片，深入浅出地解析其技术特性、核心应用以及在PCB布局中的实战要点，帮助您全面理解现代充电宝电源管理方案的设计逻辑。
一、移动电源的“大脑”：电源管理芯片的核心职责
在深入剖析具体型号之前，我们有必要先了解电源管理芯片在充电宝中扮演的角色。它主要负责三大核心流程：
1. 充电管理：将外部5V输入安全、高效地充入锂电池，并精确控制电流电压，防止过充。
2. 放电升压：将锂电池的电压（通常为3.0V-4.2V）稳定升压至5V，为手机等设备供电。
3. 系统调度与保护：负责电量指示、负载检测、自动休眠以及过流、过压、过温等多重保护。
传统的设计方案往往需要多颗芯片分立协作，不仅占板面积大，且开发周期长。而集成化方案，如HT4927U，正是为了解决这些痛点而生。
二、HT4927U：一款专为单节单灯移动电源打造的“全能选手”

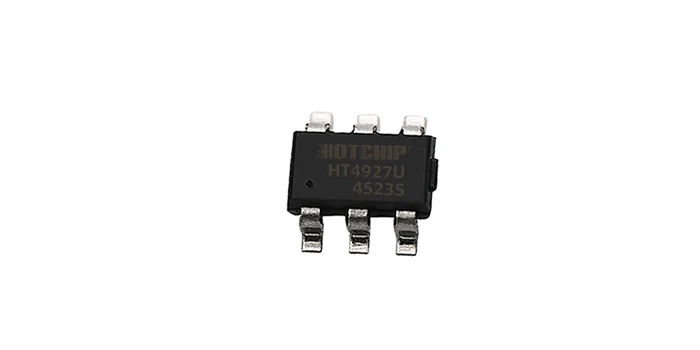

根据官方技术手册，HT4927U是一款适用于单节锂电池、单颗LED指示的移动电源管理芯片。它采用了小巧的SOT23-6封装，却在方寸之间集成了充电管理、升压放电和LED指示三大核心模块。这意味着，仅需搭配极少的外围元件（如电感、电容、电阻），即可搭建起一个功能完备的移动电源方案。
1. 核心参数速览
输入电压 (VIN)：4.5V – 5.5V，兼容标准USB 5V输入。
电池电压 (Vbat)：2.95V – 4.4V，适配常规单节锂离子或锂聚合物电池。
浮充电压 (Vfloat)：典型值4.22V，确保电池充满而不损坏。
充电电流 (Ichg)：典型值0.7A（700mA）。
升压输出 (Vo)：典型值5.1V，无需外部电阻设置。
输出电流 (Iout)：典型值0.7A（在电池3.6V时），满足主流设备充电需求。
静态功耗 (Iq)：极低，仅10μA（典型值），有助于延长电芯存放时间。
工作频率 (FOSC)：1MHz，允许使用更小的电感元件。
三、技术深度剖析：HT4927U的功能特色与应用优势
一款优秀的芯片，数据是基础，而功能逻辑的严谨性才是体现其价值的关键。下面我们将分模块解读HT4927U的技术亮点：
1. 智能充电管理：三段式与温控调节
HT4927U内置了标准的涓流/恒流/恒压三段式充电模式。
0V激活与涓流充电：对于深度放电（电压过低）的电池，芯片首先以较小的电流进行涓流充电（门槛电压约2.8V），待电池电压回升后，再转入大电流恒流充电。这能有效修复和激活电池，避免大电流硬充对电池造成损伤。
恒压精准控制：当电池电压达到4.22V（典型值）后，进入恒压充电阶段，电流逐渐减小直至截止。
热调节降载：这是一个非常实用的功能。在高环境温度或大功率充电下，芯片会监测内部温度，当结温达到130度时，自动降低充电电流。这既保证了充电的持续性，又防止了芯片过热损坏，提高了系统的可靠性。
2. 高效同步升压：兼顾效率与带载能力
在放电模式下，HT4927U采用同步整流升压架构，这与传统的异步升压（需要外接二极管）相比，效率显著提升，官方标称可达91%。
固定5.1V输出：输出电压在芯片内部已校准为5.1V（典型值），无需外围电阻分压设置，简化了设计。
恒功率输出：芯片具备恒功率特性，能在电池电压下降时，通过调整占空比维持输出功率，确保在电池电量较低时仍能对设备进行有效充电。
完善的保护机制：包括输出过压保护（OVP，约5.8V关断，5.6V恢复）和升压欠压保护（UVLO，约2.95V关断）。当电池电压低至2.95V时，芯片会自动关断升压，防止电池过放导致永久性损坏。
3. 智能负载检测与自动休眠
这是提升用户体验和降低功耗的关键。
负载插入自动启动：当通过USB口接入被充电设备时，芯片能自动检测到负载，并立即启动升压电路开始供电，实现“即插即用”。
负载移除自动休眠：当拔掉负载后，芯片检测到输出电流低于自动关机阈值（典型值80mA），会在短暂延时后关闭升压，进入低功耗休眠模式。此时静态电流仅10μA，极大降低了电芯的自放电损耗。
4. 直观的单灯指示逻辑
对于追求性价比的入门级或功能型移动电源，单颗LED足以传递丰富的状态信息。HT4927U设计了清晰的状态指示逻辑：
充电状态：充电时，LED灯以一定频率闪烁；电池充满后，LED转为常亮，提示用户拔掉电源。
放电与低电提醒：正常放电时，LED常亮；当电池电压低于3.2V（典型值，即低压提醒阈值）时，LED开始闪烁，警告用户电量即将耗尽；直至电压跌至2.95V欠压关机，LED熄灭。
5. 边充边放与防反灌设计
充放电路径管理：芯片支持边充边放功能。当移动电源在给自身充电的同时，又插上了手机，系统会优先将输入电流供给手机，剩余电流再给电池充电。这提升了使用便捷性。
输入防反灌：在充电输入断开时，芯片内置的防反灌电路能有效阻止电池电流倒流回USB输入口，这不仅省去了传统方案中所需的外部防反灌二极管，也降低了BOM成本。
四、实战应用：构建基于HT4927U的移动电源电路
理论分析过后，我们来结合典型应用电路图，探讨如何基于HT4927U快速搭建一个移动电源。
1. BOM清单与核心元件选型
根据芯片手册，搭建完整电路所需的元件极其精简：
核心芯片：HT4927U (SOT23-6)
电感 (L1)：推荐使用2.2μH或3.3μH，饱和电流需大于1.5A。1MHz的工作频率允许使用较小的电感，有助于减小方案体积。
输入电容 (C1)：10μF/16V，用于输入端滤波。
输出电容 (C2)：22μF/10V，陶瓷电容（X5R或X7R材质），用于稳定输出电压。
电池端电容 (C3)：22μF/16V，靠近BTP引脚放置。
LED指示灯 (D1)：普通贴片LED，串联一颗限流电阻（如1kΩ）。
USB接口与电池：标准USB-A母座（用于放电输出）和Micro-USB或Type-C母座（用于充电输入），以及一颗单节锂电芯。
2. PCB Layout 设计要点
良好的PCB布局是发挥芯片性能的保障。HT4929U作为SOT23-6封装的芯片，对Layout有一定要求，以下是参考手册总结的几点关键设计规则：
功率回路尽量短：包含输入电容、电感、芯片LX引脚、输出电容以及电池连接端的功率回路，其走线应尽可能宽且短，以减少寄生电感和电阻。
地线处理：芯片拥有模拟地(AGND)和功率地(PGND)两个地引脚。Layout时，应将小信号地（如LED限流电阻的地）和芯片的AGND单独连接，然后在某一点（通常是输入电容的负极或PGND处）与功率地单点连接。这能有效避免大电流在功率地上跳动时干扰小信号。
LX引脚铺铜：LX引脚是开关节点，电压波动大，需要足够的铜皮来散热，但同时要注意与周围敏感信号（如FB反馈，本芯片虽无外部FB，但仍需注意AGND的走线）保持距离，减少电磁干扰。
电容就近放置：输入电容、输出电容和电池端的电容都必须尽可能靠近芯片的相应引脚放置，以确保滤波效果。
3. 静电防护建议
移动电源作为需要与人体频繁接触的设备，ESD防护至关重要。HT4927U本身有一定的ESD防护能力，但对于USB端口（直接暴露在外的接口），建议在Layout时预留TVS管的位置。特别是在VOUT和输入电源引脚上，加装一颗双向TVS二极管，可以有效防止静电放电对芯片造成损坏。
五、市场定位与应用前景
HT4927U以其高集成度、外围元件极少、功能完善的特点，非常适合于以下产品：
1. 基础款迷你充电宝：追求极致的小体积和低成本，SOT23-6封装和极简外围使其可以轻松放入迷你外壳中。
2. 功能型移动电源：如带有LED照明、内置线缆的入门级产品，其单灯指示逻辑清晰，升压效率高，能提供稳定可靠的充电体验。
3. 开发板与DIY项目：对于电子爱好者而言，利用HT4927U制作一个锂电充放电模块，只需连接电池和USB口即可，无需复杂的代码调试，非常便捷。
在消费电子竞争激烈的今天，产品迭代速度至关重要。采用像HT4927U这样的高度集成化方案，不仅能缩短研发周期，降低PCB设计难度，还能通过精简BOM物料来提升生产效率和产品的长期可靠性。
六、结语
从HT4927U这款芯片上，我们可以看到现代电源管理技术的发展趋势：高集成、低功耗、易用性、高可靠性。它没有盲目追求极高的充电电流（如2A/3A），而是在0.7A这个普及率最高的档位上，将稳定性、保护机制和功耗控制做到了极致，尤其适合注重续航和安全性的日常便携产品。对于工程师而言，理解芯片的每一个参数背后的意义，并严格按照设计指南进行布局，是打造优秀产品的基石。希望本文对HT4927U的深度解析，能为您在移动电源方案选型与设计中提供有价值的参考。
