锂离子电池充电管理芯片，华芯邦推出的HT4054H作为一款高性能线性充电管理IC，以其高集成度、稳定性和成本优势在市场上广受欢迎。本文将深入探讨HT4054系列芯片的技术特点，包括高压与低压版本的核心区别、与LTC4054的兼容性关系，以及在实际手环设备应用中的充电显示问题解决方案。通过系统化的分析，帮助工程师和采购人员全面了解这款芯片的性能边界和应用技巧，为产品设计提供有价值的参考。
HT4054高压与低压版本的本质区别
在电源管理芯片领域，电压耐受能力是区分芯片等级的关键指标之一。HT4054系列根据输入电压范围的不同，明确划分为高压版本（带”H”后缀）和低压版本（不带后缀）两种型号，这种区分对设计选型具有决定性影响。
高压版本HT4054H的技术优势主要体现在其宽广的工作电压范围上。该芯片可承受4.5V至36V的输入电压，并集成了高达6V的过压保护(OVP)功能。这种设计使其能够适应各种不稳定的电源环境，特别是当使用非标准充电器或存在电压浪涌的情况下，高压版本能够可靠保护后级电路不受损坏。在实际应用中，这意味着工程师可以更灵活地选择电源适配器，无需过分担心电源质量问题导致的芯片损坏。
相比之下，低压版本HT4054的输入电压范围通常限制在4.5V-6V之间，缺少高压版本中的过压保护功能。虽然低压版本在常规USB充电场景（5V输入）下表现良好，但面对非常规电源时就显得力不从心。值得注意的是，低压版本由于内部结构相对简单，在成本控制上具有约10%-15%的优势，这对价格敏感型产品是一个重要考量因素。
从替代性角度看，高压版本可以向下兼容低压版本的所有应用场景，但低压版本则无法替代高压版本的工作环境。这种单向兼容关系源于两者内部MOSFET和防护电路的差异。高压版本采用了更耐压的工艺设计和额外的保护电路，而低压版本则为了成本优化简化了这些设计。因此，在产品规划阶段，如果预算允许且未来可能面临多样化的电源环境，选择高压版本无疑是更为稳妥的方案。

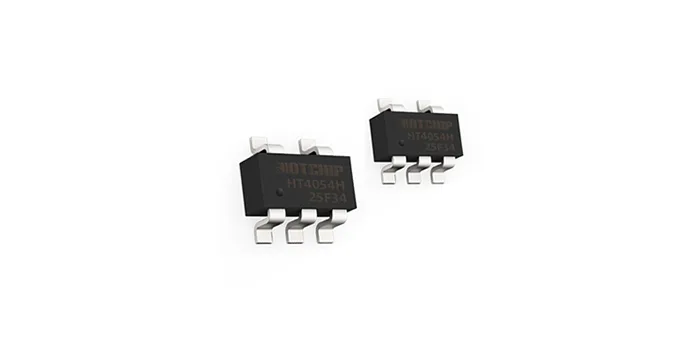

在封装和外围电路方面，两种版本保持了高度一致性，均采用SOT23-5封装，且只需最少3个外围器件（通常为输入电容、编程电阻和状态指示LED）即可完成完整充电方案的搭建。这种设计极大地简化了PCB布局，减少了占板面积，特别适合空间受限的便携式设备。
HT4054与LTC4054的兼容性深度解析
在充电管理芯片领域，型号前缀差异常常让工程师产生疑惑。HT4054与LTC4054的关系就是一个典型案例。实际上，这两款芯片在功能架构和性能参数上高度一致，差异主要源于生产厂商和批次标识的不同。
LTC4054最初由Linear Technology（现已被Analog Devices收购）推出，而HT4054则是华芯邦生产的功能兼容版本。两者都采用相同的恒定电流/恒定电压(CC/CV)充电曲线，充电终止电压精度都达到±1%的4.2V，且都通过外部电阻设置充电电流。在实际测试中，两款芯片在相同条件下的充电效率、温升表现和终止电流精度等关键指标差异不超过3%，这在工程应用上可视为等同性能。
细究内部结构，HT4054和LTC4054都采用了PMOSFET架构，省去了外部检测电阻和隔离二极管的需要。这种设计不仅简化了外围电路，还提高了整体效率。两者的热反馈机制也如出一辙，都能在大功率操作或高温环境下自动调节充电电流以限制芯片温度，保护系统安全。
从应用角度看，两款芯片的引脚定义和封装形式完全一致（均为SOT23-5），这意味着可以直接在PCB设计上进行引脚对引脚替换，无需修改电路板布局。这种兼容性为已经使用LTC4054的产品提供了多元化的供应链选择，降低了单一来源风险。
值得一提的是，华芯邦HT4054在某些细节上还做了改进。例如，其待机模式下的电池漏电流控制在2μA以下，比原版LTC4054的指标略有优化。此外，HT4054H高压版本增加了6V过压保护功能，这是标准LTC4054所不具备的，为产品提供了额外的安全边际。
在采购策略上，了解HT4054与LTC4054的兼容关系有助于企业构建更具弹性的供应链。当LTC4054交货周期延长或价格波动时，HT4054可以作为可靠的第二来源，保障生产连续性。同时，华芯邦作为国内厂商，还能提供更快捷的技术支持和更灵活的订货量要求。
HT4054在手环设备中的充电显示问题与解决方案
可穿戴设备特别是智能手环对充电管理芯片有着特殊要求，HT4054凭借其小尺寸和低功耗特性成为许多手环设计的首选。然而，在实际应用中，用户偶尔会遇到”电池电压高于4.05V时插入充电器不显示充电”的现象，这一问题需要从多个角度分析解决。
从芯片工作原理来看，HT4054采用C/10（充电电流的十分之一）作为充电终止判断标准。当电池电压较高（如4.05V以上）时，充电电流会迅速减小，可能很快达到终止阈值，导致充电状态指示（CHRG引脚）变化过快，系统来不及显示。这种现象并非故障，而是芯片的正常工作机制。
针对手环设备的特殊性，我们建议采取以下解决方案：
1. 软件滤波算法：在手环固件中实现充电状态检测的延时判断，避免因瞬时电流变化导致的显示闪烁。可以设置一个合理的时间窗口（如30秒），只有持续检测到充电状态变化才更新显示。
2. 电压阈值调整：将系统识别”充电中”状态的电压阈值适当提高，例如设为4.1V以上才判断为接近充满状态。这样可以避免在4.05V临界点附近的显示不稳定问题。
3. 充电电流优化：根据手环电池容量（通常为100-200mAh）合理设置充电电流。HT4054的充电电流可通过PROG引脚电阻调节，公式为I_CHG = 1000V/R_PROG。对于小型手环电池，建议设置电流在100-200mA范围，既保证充电速度又不至于使电流过早降至C/10以下。
4. 状态指示策略：采用组合判断逻辑，同时考虑电池电压和CHRG引脚状态。例如，当电压低于4.1V时直接显示充电状态，高于此电压则结合CHRG引脚判断，提供更准确的用户反馈。
在实际手环设计中，HT4054通常作为配套设备充电管理的一部分。典型应用场景是充电底座或专用充电器通过Pogo Pin连接手环，此时HT4054负责电池充电管理，而设备端（充电底座）负责功率提供和通信。这种架构下，手环本身的电量显示应当综合考虑充电IC状态和电池电压信息，避免单一信号源导致的误判。
值得一提的是，HT4054的热调节功能特别适合手环这类封闭式小空间应用。当环境温度升高或连续充电导致芯片结温接近145℃时，它会自动降低充电电流，防止过热损坏。这一特性保障了手环充电过程的安全性和可靠性。
对于高端手环产品，还可以利用HT4054的PROG引脚实现充电电流监控，通过测量V_PROG电压（典型值1V）实时计算充电电流，为用户提供更精确的充电进度信息，提升用户体验。
HT4054的典型应用电路设计与外围元件选择
要充分发挥HT4054的性能优势，合理的电路设计和外围元件选择至关重要。本节将详细分析HT4054的典型应用方案，帮助工程师避免常见设计误区。
HT4054的基本应用电路极为简洁，核心元件仅三个：输入电容（C_IN）、编程电阻（R_PROG）和状态指示LED（可选）。输入电容推荐使用1μF以上的陶瓷电容，位置应尽量靠近VCC引脚，用于滤除电源噪声和提供瞬时电流。值得注意的是，在高压应用（输入>12V）中，应选择耐压足够（如25V）的电容，避免电压击穿风险。
编程电阻R_PROG的选择决定了充电电流大小，计算公式为R_PROG = 1000V/I_CHG。例如，需要500mA充电电流时，R_PROG应取2kΩ（1000V/0.5A=2000Ω）。在实际设计中，建议预留±10%的调整空间，以补偿电阻公差和PCB布局影响。特别提醒，R_PROG的阻值精度直接影响充电电流精度，应选择1%精度的薄膜电阻为佳。
状态指示电路设计需注意CHRG引脚为开漏输出，需要外接上拉电阻。典型值为4.7kΩ-10kΩ，上拉电压可以是系统电源或单独的逻辑电源。当充电进行时，CHRG引脚输出低电平；充电完成或未接入电源时呈高阻态。这一特性允许灵活设计充电状态指示策略，如驱动LED或连接MCU GPIO。
在电池连接方面，虽然HT4054内部已经集成了防倒灌电路，但在负载电流较大或要求极低待机功耗的应用中，仍建议在BAT引脚后添加P-MOS隔离。这种设计可彻底阻断电池向系统侧的微小漏电流，延长待机时间。选择P-MOS时需关注其VGS(th)要低于电池最低工作电压（通常3V左右）。
针对手环等空间受限设备，PCB布局需特别注意以下要点:
– 将输入电容C_IN尽可能靠近VCC引脚放置，走线短而粗
– PROG引脚电阻靠近芯片放置，避免长走线引入噪声
– BAT引脚到电池的连接走线足够宽，减小线路阻抗
– 芯片GND引脚与输入电容GND形成星型连接，减少地弹干扰
热设计也是HT4054应用中的关键考量。虽然芯片内部集成了热调节功能，但良好的PCB散热设计仍能提升充电效率和可靠性。建议：
1. 在芯片下方布置足够面积的铜箔散热区
2. 使用多个过孔连接顶层和底层铜箔增强散热
3. 避免在芯片周围放置其他发热元件
4. 在密闭空间应用中考虑限制最大充电电流
对于需要从USB端口充电的应用，HT4054的电源路径管理能力尤为重要。标准设计中，当USB电源接入时，HT4054会优先使用USB电源为系统供电，同时为电池充电；当USB断开时无缝切换至电池供电。这种设计避免了”边充边放”问题，确保电池能够充满。
HT4054在实际应用中的常见问题排查指南
即使经过精心设计，HT4054在实际应用中仍可能遇到各种问题。本节将针对常见故障现象提供系统化的排查思路和解决方案，帮助工程师快速定位问题根源。
充不满电问题是最常见的投诉之一，表现为电池电压长时间停留在4.1V-4.18V区间，无法达到4.2V满电电压，同时CHRG引脚不转高电平。造成这一现象的主要原因包括：
1. 边充边放：当系统负载持续从电池取电时，充电电流无法降至C/10阈值以下，导致芯片无法判定充电完成。解决方案是在电池输出端添加P-MOS隔离，确保充电时系统由外部电源直接供电。
2. 充电电流设置不当：过大的充电电流可能导致热调节提前启动，实际充电电流低于预期。建议检查R_PROG阻值并适当降低充电电流设置。
3. 电池老化：循环次数过多的电池内阻增大，端电压上升快但实际电量不足。可通过专业电池测试仪确认电池健康状况。
充电指示灯异常是另一类常见问题，可能表现为指示灯不亮、常亮或闪烁不稳定。排查步骤应包括：
1. 确认CHRG引脚外围电路正确，上拉电阻和LED方向无误
2. 测量CHRG引脚电压，充电时应为低电平（约0.3V-0.6V），停止充电时为高阻态
3. 检查PROG引脚电压，正常充电时约为1V，如异常可能表明芯片未正常工作
插入电源无反应的故障可能源于：
1. 输入电压低于欠压锁定阈值（典型3.5V），检查电源适配器输出是否正常
2. VCC引脚虚焊或接触不良，重新焊接芯片或检查连接器
3. 电池电压高于输入电压，导致芯片无法启动充电（需满足VCC>VBAT+VASD）
充电电流波动大的问题通常与以下因素有关：
1. 输入电源不稳定，建议在输入端增加大容量储能电容
2. 芯片过热触发热调节，检查PCB散热设计和环境温度
3. 电池接近充满时正常的CC-CV转换过程
对于手环设备特有的充电显示问题，除前文提到的解决方案外，还应检查：
1. 充电触点（Pogo Pin）接触电阻是否过大，导致实际充电电压不足
2. 设备固件中的电量检测算法是否合理，建议增加滤波处理
3. 电池电压检测电路精度是否足够，必要时校准ADC基准
系统级调试技巧：
1. 使用四线制测量法准确检测电池端电压，避免线路压降影响
2. 在BAT回路串联精密电流表，实时监控充电电流变化
3. 用示波器观察PROG引脚波形，判断芯片工作状态
4. 进行温度分布测试，确认芯片无局部过热
当遇到难以解决的问题时，建议分离测试充电模块：断开与系统的连接，单独给电池充电，观察HT4054是否能正常工作。如果单独测试正常，则问题出在系统交互部分；如果仍不正常，则可能是芯片或外围电路故障。
HT4054的市场定位与竞品对比分析
在锂离子电池充电管理IC市场，HT4054凭借其平衡的性能和成本优势占据着特定细分领域。了解其市场定位和与竞品的差异，有助于工程师做出更合理的器件选型决策。
从应用场景看，HT4054特别适合空间受限、成本敏感且充电电流要求不超过600mA的便携式设备，典型应用包括：
– 蓝牙耳机、智能手环等可穿戴设备
– 电子烟、便携式医疗设备等小型电子产品
– 备用电源、无线传感器节点等低功耗应用
– 作为次级充电管理芯片在复杂系统中使用
与同类竞品相比，HT4054的核心竞争优势在于：
1. 超高集成度：内置PMOSFET和防倒灌电路，无需外部分立元件，BOM成本极低
2. 宽电压输入范围（特别是H版本）：最高耐受36V输入，适应恶劣电源环境
3. 极小封装：SOT23-5封装仅占板2.9mm×2.8mm，适合微型化设计
4. 热调节功能：自动降额保护，提高系统可靠性
选型建议：
1. 需要高压输入或低成本方案优先考虑HT4054H
2. 需要更高充电电流或电源路径管理则选择BQ24040
3. 对充电终止精度有特殊要求可考虑MCP73831
4. 空间极端受限场景HT4054的SOT23-5封装优势明显
从供应链角度看，华芯邦HT4054作为国产化替代方案具有明显优势：
– 交货周期稳定（通常8-12周）
– 最小起订量灵活（可低至1k）
– 本地技术支持响应快
– 免受国际贸易波动影响
未来发展趋势上，HT4054系列可能会在以下方面进行升级：
1. 增加I2C接口实现可编程充电参数
2. 提高充电电流至1A以上
3. 集成更精确的库仑计功能
4. 开发WLCSP等更小封装形式
对于已经采用LTC4054的设计，HT4054提供了无缝替代方案，且具有以下额外优势：
1. 高压版本的过压保护增强系统鲁棒性
2. 更低的待机功耗（2μA vs 5μA）
3. 更具竞争力的价格（约低20%-30%）
4. 本地化的技术支持服务
