在智能手机充电器、小型平板适配器、便携数码产品电源等小功率供电设备领域，“高效集成” 与 “稳定可靠” 是工程师选型的核心诉求。深圳市华芯邦科技有限公司（下称 “华芯邦”）推出的 HT2812H，作为一款高性能一次传感调节器（PSR），凭借内置 850V 功率 BJT、省去光耦与 TL431 的精简设计、符合 Level 6 能效标准等优势，成为众多小功率电源方案的优选。但在实际应用中，部分工程师会关注：这款高性能芯片工作时为何会发热？哪些因素会影响其散热效果？本文将从芯片工作原理出发，深入拆解发热根源，梳理关键散热影响因素，并给出实用优化建议，助力工程师充分发挥 HT2812H 的性能优势。
一、HT2812H 工作发热的核心原因：源于集成设计与能量转换特性
HT2812H 的发热并非 “异常现象”，而是其高性能集成架构与电源转换过程中能量损耗的必然体现。要理解这一现象，需从芯片内部结构与工作机制入手，核心发热原因可归纳为三类：
1. 内置功率 BJT 的开关损耗：能量转换的主要损耗源
HT2812H 作为单芯片开关电源控制器，内置了 850V 高压功率 BJT（双极结型晶体管），这是其实现 PSR 控制、省去外围高压元件的关键设计，但也是主要发热源。在电源转换过程中，功率 BJT 需频繁导通与关断，以实现能量从初级绕组到次级绕组的传递，而开关过程中的电压与电流交叠会产生开关损耗，具体可分为 “开通损耗” 与 “关断损耗”：
开通损耗：当 BJT 从截止状态转为导通时，集电极电压（Vc）尚未完全下降，集电极电流（Ic）已开始上升，两者交叠期间会产生瞬时功率损耗（P=Vc×Ic）。HT2812H 工作在 PFM（脉冲频率调制）模式下，重载时开关频率升高，单位时间内开通次数增加，开通损耗随之累积；
关断损耗：BJT 从导通转为截止时，Ic 尚未完全降至零，Vc 已开始上升，同样会产生交叠损耗。尤其当变压器存在漏感时，漏感能量会在 BJT 关断瞬间产生电压尖峰，不仅增加关断损耗，还可能导致芯片温升进一步升高。
根据华芯邦提供的规格书，HT2812H 的功率 BJT 集电极峰值电流可达 1A，集电极 – 发射极饱和电压（VCE (sat)）最大 0.5V（Ic=500mA 时）。这一参数意味着，当 BJT 导通时，即使处于饱和状态，仍会有一定的导通损耗（P=Ic×VCE (sat)），尤其在大电流输出场景（如 5V/1.0A 典型应用）下，导通损耗会显著贡献芯片温升。
2. 静态与动态功耗：芯片自身运行的基础损耗
除了功率 BJT 的开关损耗，HT2812H 的内部控制电路运行也会产生 “基础功耗”，这类损耗虽远小于开关损耗，但长期累积仍会影响芯片温度，主要包括：
静态功耗：芯片在无负载或轻载状态下，控制电路（如启动电路、基准电压源、逻辑控制单元）的运行电流产生的损耗。规格书显示，HT2812H 的静态工作电流（ICC）典型值为 400μA，最大值 600μA；启动电流（IStar）仅 0.8-3μA，虽已优化至超低水平，但 VCC 引脚的供电电压（典型 8V）仍会产生静态功率损耗（P=VCC×ICC），约 3.2-4.8mW；
动态功耗：芯片在负载变化时，控制电路调整工作状态产生的损耗。例如，FB 引脚（反馈引脚）通过变压器辅助绕组检测输出电压时，输入电阻（1.2-2MΩ）会产生微小电流损耗；CS 引脚（电流采样引脚）检测初级电流时，与外部采样电阻 RCS 的配合过程中，也会有瞬时电流波动带来的动态损耗。此外，PFM 模式下开关频率随负载自动调整，控制逻辑的切换同样会消耗少量能量。
3. 保护电路启动时的瞬时损耗：异常工况下的 “额外发热”
HT2812H 内置了丰富的保护电路（如过温保护 OTP、输出过压 / 欠压保护 OVP/UVP、过流保护 OCP），以应对电源系统的异常工况。当电路出现异常（如输出短路、输入电压过高）时，保护电路会快速启动，切断或调整功率 BJT 的工作状态，这一过程中会产生瞬时能量损耗：
例如，当输出短路触发过流保护时，CS 引脚检测到的电压超过 510mV 阈值（电流采样阈值），内部逻辑会立即关断 BJT，此时变压器初级绕组的储能会通过芯片内部泄放路径释放，产生瞬时发热；
过温保护（OTP）启动时，当芯片结温达到 135-145℃，保护电路会触发 BJT 关断，待温度降至 125-135℃（温度回差）后恢复工作，频繁的 “保护 – 恢复” 循环会导致芯片温度反复波动，间接增加累积发热量。
不过需注意：HT2812H 的保护电路设计以 “快速响应、低损耗” 为目标，正常工况下保护电路不启动，不会产生额外发热；仅在异常工况下，瞬时损耗才会成为辅助发热源。
二、影响 HT2812H 散热效果的四大关键因素
HT2812H 的散热效果并非仅由芯片自身决定，而是与 “芯片设计 – 外围电路 – 应用环境” 三者密切相关。结合规格书要求与实际应用经验，以下四大因素对散热效果的影响最为显著：
1. 芯片封装设计：热传导路径的 “先天条件”

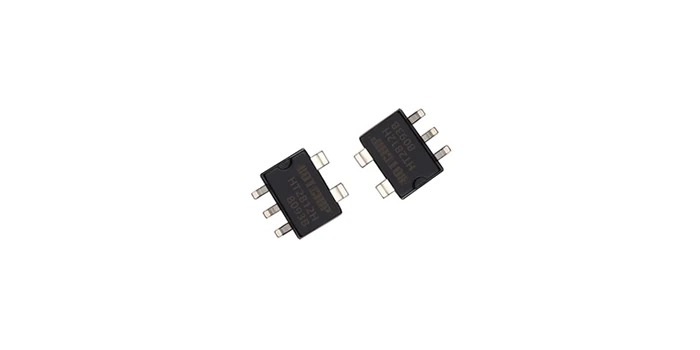

HT2812H 采用 SOP5（小外形封装），封装的热阻特性直接决定了芯片结温（Tj）向环境温度（Ta）的传导效率。华芯邦在 HT2812H 的封装设计中，已针对散热进行优化，但仍需关注两个核心点：
引脚的热传导作用：SOP5 封装的 5 个引脚中，HV 引脚（4 脚）直接连接内部功率 BJT 的集电极，是热量传导的关键路径 ——BJT 产生的热量会通过 HV 引脚传递到 PCB 板；GND 引脚（5 脚）作为参考地，与 PCB 地平面的连接也会辅助散热。若引脚与 PCB 焊盘的焊接质量不佳（如虚焊、焊锡量不足），会增加接触热阻，导致热量无法有效传导；
封装的结到环境热阻（θJA）：SOP5 封装的 θJA 通常在 150-200℃/W（取决于 PCB 设计），意味着每产生 1W 的功耗，芯片结温会比环境温度高 150-200℃。HT2812H 的典型功耗（开关损耗 + 静态功耗）约 0.5-1W（5V/1.0A 应用），因此环境温度若为 25℃，结温约 100-225℃，但规格书限定结温最高 140℃，需通过外围设计降低 θJA，避免触发过温保护。
2. 外围电路设计：影响散热的 “后天关键”
HT2812H 的外围元件选型与 PCB 布局，会间接改变芯片的功耗分布与热量传导路径，是影响散热效果的核心后天因素：
CS 引脚采样电阻（RCS）的选型：RCS 是电流采样的关键元件，其阻值与功率会直接影响芯片发热。规格书要求 RCS 通过检测初级电流控制 BJT 关断，若 RCS 阻值过小（如小于 0.1Ω），为达到 510mV 采样阈值，初级电流会增大，导致 BJT 导通损耗增加；若 RCS 功率不足（如选用 0.25W 电阻），自身发热会通过引脚传导至芯片，加剧温升。建议根据最大初级电流（1A）选用 0.5-1Ω、功率 1W 以上的采样电阻，既满足采样精度，又避免额外发热；
变压器的选型与绕制：变压器的漏感大小会显著影响 BJT 的关断损耗 —— 漏感越大，BJT 关断时产生的电压尖峰越高，关断损耗越大。HT2812H 的 PSR 控制依赖变压器辅助绕组反馈，若辅助绕组与输出绕组的匝数比设计不合理（如 NAUX/Ns 偏差过大），会导致 FB 引脚检测电压波动，增加控制电路的动态损耗。建议选用漏感小于 5% 的高频变压器，并严格按照规格书推荐的匝数比绕制（如典型应用中 NAUX/Ns≈1.2）；
VCC 引脚滤波电容的选型：规格书明确要求 VCC 引脚需外接低等效阻抗（低 ESR）的电解电容，若选用高 ESR 电容（如 ESR>10Ω），会导致 VCC 电压纹波增大，控制电路的工作电流波动加剧，动态功耗增加。建议选用 100μF/16V、ESR<5Ω 的电解电容，同时并联一个 0.1μF 陶瓷电容，滤除高频纹波，稳定供电电压。
3. PCB 布局：热量传导的 “关键通道”
PCB 板的覆铜设计、接地方式直接决定了芯片热量向环境的扩散效率，以下两点需重点关注：
功率路径的覆铜面积：HT2812H 的 HV 引脚（功率输入）、GND 引脚（地）、VCC 引脚（供电）构成核心功率路径，这些引脚的 PCB 覆铜面积需足够大 —— 建议 HV 引脚覆铜面积不小于 10mm²，GND 引脚与 PCB 地平面充分连接（采用铺铜而非细线），减少铜阻带来的额外发热。若覆铜面积过小（如仅 2mm²），铜阻会导致电压降增大，不仅影响芯片供电，还会使热量积聚在引脚附近；
热隔离设计：PCB 布局时，需将 HT2812H 与其他发热元件（如整流二极管、功率电阻）保持至少 3mm 距离，避免热量叠加。例如，输出整流二极管（D）工作时会产生导通损耗，若与芯片距离过近，其发热会辐射至芯片，导致结温升高。建议将整流二极管布置在 PCB 边缘，通过覆铜引导热量扩散。
4. 应用环境：散热的 “外部约束”
即使芯片与电路设计优化到位，应用环境的温湿度、封装方式也会影响散热效果：
环境温度：HT2812H 的正常工作温度范围为 0-140℃（结温），若应用环境温度过高（如密闭的充电器外壳内温度达 60℃），芯片的散热温差（Tj-Ta）会减小，热量难以扩散，易触发过温保护。建议避免将设备置于超过 40℃的高温环境，或在外壳上设计散热孔；
外壳封装方式：部分小功率电源（如迷你手机充电器）采用全密闭塑料外壳，热量无法通过对流散热，会导致芯片温度持续升高。若外壳体积较小，建议选用导热系数较高的塑料（如 PC+ABS），或在芯片上方的外壳内壁贴导热垫，增强热传导；
空气对流条件：在无风扇的自然散热场景中，空气流通速度会影响散热效率 —— 若设备安装在狭窄空间（如抽屉内），空气对流差，热量易积聚；若安装在通风良好的位置，散热效率可提升 30% 以上。
三、HT2812H 散热优化的实用建议：兼顾性能与可靠性
结合上述发热原因与影响因素，针对 HT2812H 的实际应用，可通过以下措施优化散热，充分发挥其高性能优势：
封装与焊接优化：焊接时确保 SOP5 引脚与焊盘完全贴合，焊锡量以覆盖引脚 1/2 为宜，避免虚焊；若对散热要求极高（如长期满负载工作），可在芯片顶部涂抹导热硅脂，再覆盖一小块铜片，增强热量向 PCB 的传导；
外围元件选型：严格按照规格书选用低 ESR 的 VCC 电容、高功率的 CS 采样电阻、低漏感的变压器，从源头减少芯片额外损耗；
PCB 设计规范：核心功率路径覆铜面积不小于 10mm²，GND 引脚采用多点接地，与地平面充分连接；将芯片与其他发热元件保持 3mm 以上距离，避免热量叠加；
应用环境适配：若设备需在高温或密闭环境下工作，建议在外壳设计散热孔或选用导热材料，必要时通过软件算法优化负载分配（如避免长期满负载运行），减少芯片持续发热；
利用芯片自身保护功能：HT2812H 的过温保护（OTP）具备 10℃左右的温度回差，可作为 “最后一道防线”，避免芯片因散热不足损坏，但需避免频繁触发保护（会影响用户体验），通过前期设计将结温控制在 120℃以内。
四、理性看待发热，充分释放 HT2812H 的集成优势
HT2812H 作为华芯邦推出的高性能 PSR 芯片，其工作发热是 “高集成、高效率” 设计下的正常现象 —— 内置 850V BJT 省去了外围高压元件，PSR 控制简化了反馈回路，但也使得能量转换的核心损耗集中在芯片内部。工程师无需过度担忧发热问题，只需理解其发热根源，针对性优化外围电路、PCB 布局与应用环境，即可在 “高性能” 与 “低温升” 之间找到平衡。
从实际应用价值来看，HT2812H 的发热可通过合理设计控制在安全范围内，而其带来的优势（如 BOM 成本降低 30%、能效符合 Level 6 标准、空载功耗 < 100mW）远大于散热优化的投入。对于智能手机充电器、小型数码产品电源等场景，HT2812H 不仅能满足性能需求，还能助力厂商简化设计、降低成本，是小功率电源方案国产替代的优质选择。未来，随着华芯邦在数模混合芯片领域的持续创新，相信会有更多兼顾性能与可靠性的芯片产品，推动小功率电源行业的技术升级。
