一、基础概念：什么是开关麦？
1、什么是开关麦（Switching Microphone）？
MS2202AB-M15 是一款电容式 MEMS 气流压力开关传感器。
- 功能定义： 它不输出连续的气压数值，而是提供一个简单的“决策信号”（是/否、开/关）。
- 工作机制： 基于微机电系统（MEMS）技术，利用气流引起的微米级薄膜形变导致电容变化，通过内部 ASIC 芯片监测，当压力达到预设阈值（Set Point）时，输出开关信号（如电平翻转）。
2、关键技术名词解释
- MEMS (微机电系统)： 将微机械结构（传感器）、微执行器及信号处理电路集成在单块硅芯片上的微型系统。
- 电容式 (Capacitive)： 传感原理。通过检测极板间电容的变化来感知物理量，而非电阻或热学变化。
二、核心工作原理

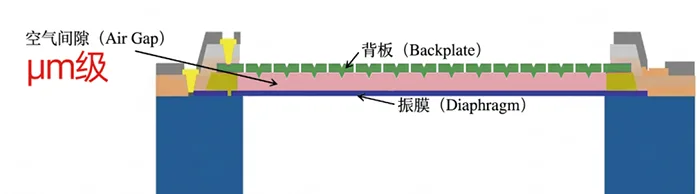

1、物理结构（三要素） MEMS芯片内部包含一个可变电容器结构：
- 振膜 (Diaphragm/可动电极)： 纳米极薄的硅膜，随压力自由振动。
- 背板 (Backplate/固定电极)： 刚性多孔硅板，允许声波/气流通过。
- 空气间隙 (Air Gap)： 振膜与背板之间的微米级空隙。
2、工作流程（物理-机械-电学转换）
感压： 气流压力使 MEMS 膜片产生形变，改变空气间隙，从而改变电容值。
比较： 内部 ASIC 芯片读取电容变化，并将其与预设的压力阈值进行比较。
判决与执行：
- 若压力 > 设定值：输出状态翻转（例如：低电平 →→ 高电平）。
- 若压力 < 设定值：输出状态恢复（例如：高电平 →→ 低电平）。
3、与传统传感器的区别
| 特性 | MS2202AB-M15 (开关麦) | 普通电容式 MEMS 压力/气流传感器 |
| 输出信号 | 数字开关信号 (ON/OFF, High/Low) | 连续的模拟电压或数字数据 (压力值) |
| 核心功能 | 监控与控制 (“压力是否达标？”) | 测量 (“压力数值是多少？”) |
| 系统需求 | 自带阈值判断，外围简单 | 需 MCU 持续读取数据并计算 |
| 应用优势 | 系统简单，无需复杂软件算法 | 使用灵活，但开发复杂 |

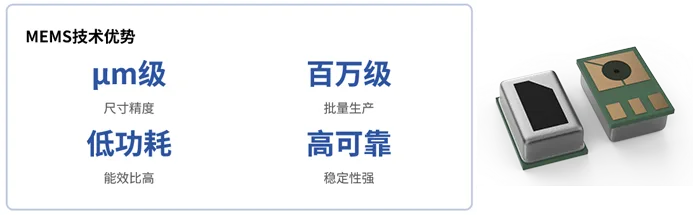

三、MS2202AB-M15 性能特点与优势
该型号采用 2.7 x 1.8 mm 封装，专为解决传统方案痛点而设计。
1、高可靠性 ASIC 设计
- 彻底解决 MCU 方案常见的死机现象。
- 解决了因电压低于临界值导致的芯片无法复位问题。
2、核心性能优势
高防油/防腐蚀： 相比驻极体传感器，能更好抵抗烟油酸性物质挥发，寿命更长。
耐高温 SMT： 可承受 260℃ 高温自动化回流焊，生产效率极高。
高一致性与稳定性： MEMS 工艺保证了比驻极体更高的产品集中度，提升用户口感一致性。
极速响应与低滞后： 硬件比较速度远快于 MCU 的“采样-计算”流程；开关动作点重复性好。
安全机制：
- 防自燃： 智能电容变化判别，容错率高，带防自启自检机制。
- 低温漂： 对温度变化不敏感，优于压阻式方案。
- 超时保护： 内部强制最长吸烟时间，增加安全性。
系统简化： 省去 MCU 的 ADC 和判断逻辑，直接输出数字逻辑信号，降低开发难度与外围成本。
四、工程应用指南与注意事项（关键）
虽然MS2202AB-M15 性能优越，但由于MEMS的精密性，在工程设计与生产中需严格遵守以下规范：

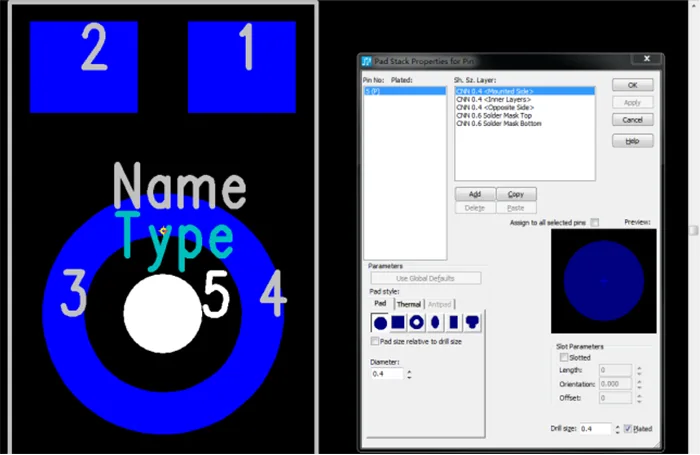

1、PCB 设计与布局
- 热源隔离： 布局应远离发热丝、MOS 管，防止高温导致 ASIC 误判。
- 开孔设计： 底部 PCB 开孔尺寸建议 0.4mm，做无铜孔。
- 阻焊设计： 建议孔的上下两层绿油开窗，防止印绿油时偏置堵孔。
- 电路防护： 建议在 OUTPUT 端并联一个 10k~100k 的下拉电阻到地。防止 SMT 贴片时 GND 虚焊导致端口浮空自动输出。
2、SMT 组装与生产
锡膏选择： 若组装成 $\Phi$6.0 咪头，请使用复位 PCB 并配合 3.0 银锡膏。

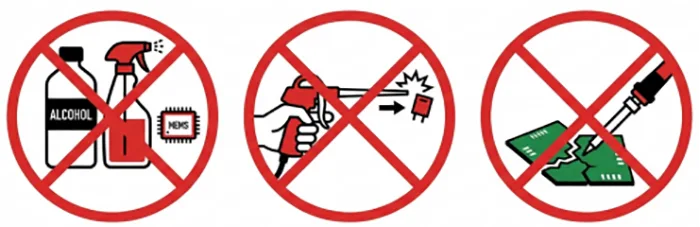

禁止操作：
- 禁止使用洗板水或酒精清洗（液体会破坏 MEMS 结构）。
- 禁止使用气枪对着进气孔除尘（强气流会击穿振膜）。
- 禁止使用冲落的 PCB 板材（防止虚焊）。
- 防油加强： 建议在 2718 封装焊盘底部四周点胶，或外围增加金属外壳，增强密封防油性能。
3、结构与气道设计
- 气密性： 必须确保进气通道通畅且无泄漏，防止漏油直接进入开关麦内部。
- 特殊场景： 针对密闭气道产品（仅吸嘴和进气口两通道），当塞入防漏油塞且底部进气关闭时，首次开机的相对复位时间会较长，属正常物理现象。
4、常见挑战与应对
- 静电防护 (ESD)： MEMS 芯片极脆弱，全流程需严格防静电。
- 应力保护： 安装时严禁对封装施加过大机械应力。
- 非线性补偿： 虽然电容与间距成反比导致非线性，但内部 ASIC 已完成线性化补偿，用户无需处理。
总结：华芯邦MS2202AB-M15 MEMS开关麦利用先进的MEMS技术，将复杂的压力检测简化为可靠的“开/关”信号。在正确处理PCB布局与生产防护的前提下，它能为紧凑型雾化器提供比传统驻极体更耐用、更安全、一致性更好的吸气检测方案。
