引言：一颗麦克风的“系统级”命题
在TWS耳机的主板上，MEMS麦克风可能是体积最小、单价最低的器件之一。但它对整机体验的影响，却远超过它在BOM表里的权重。通话清晰度、降噪效果、续航表现，甚至产线良率，都可能在选型阶段就被一颗麦克风“锁定”。
然而，工程师在选型时面临的选择正在变得复杂：数字输出麦克风凭借接口简洁的优势持续扩张领地，模拟输出麦克风则被贴上“传统”的标签。但在实际产品定义中，模拟麦克风的工程价值远未被充分讨论。

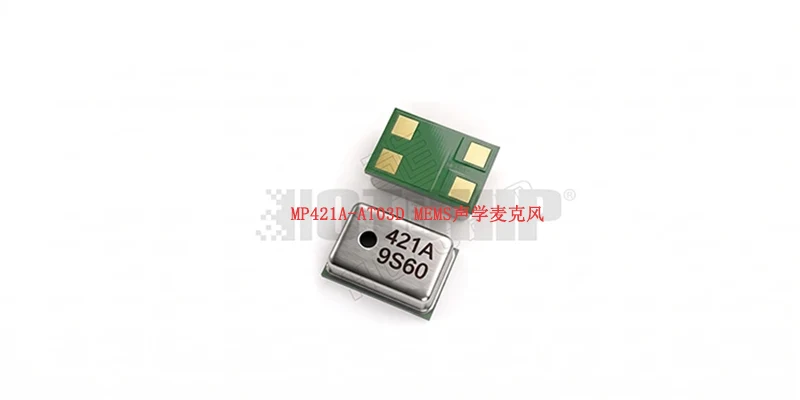

本文以华芯邦MP421A-AT03D为切入点，从系统层面拆解模拟输出MEMS麦克风在TWS耳机及便携音频设备中的真实工程价值，并围绕功耗预算、射频抗干扰和封装适配三个维度，给出可落地的选型分析框架。
一、功耗：128μA背后的续航账
先看一个容易被忽略的数字。
MP421A-AT03D的典型工作电流为128μA，最大不超过160μA。单看这个数值，工程师可能觉得“不够惊艳”——毕竟市面上已有数字麦克风标称400μA以内的功耗水平。但功耗问题从来不能只看麦克风本身。
在TWS耳机中，麦克风的供电通常来自PMIC或LDO的输出轨。模拟麦克风将信号以原始电压形式输出，后端直接接入Codec的模拟输入通道。这个信号链的功耗大头在Codec的ADC和运放上，而非麦克风自身。数字麦克风虽然省去了Codec的模拟前端，但PDM或I²S接口的时钟恢复、数据缓冲和数字滤波同样需要消耗功耗，且这些功耗分散在SoC或Codec内部，不易从单器件规格书中读出。
更关键的是，模拟麦克风的功耗是“可裁剪”的。在设计低功耗语音唤醒或通话模式时，工程师可以通过降低Codec采样率、缩短ADC工作时长来进一步压缩系统功耗。而数字麦克风的PDM时钟频率通常由主控决定，功耗调节的灵活度相对受限。
此外，MP421A-AT03D的工作电压范围为1.5V至3.6V，且规格书明确标注“电源电压灵敏度损失——电压范围内无变化”。这意味着在电池电压从4.2V放电至3.0V的过程中，即便供电轨存在波动，麦克风的灵敏度不会发生漂移。对于采用“电池经RC滤波直接给MIC供电”的低成本方案，这一特性尤为实用——省去了一颗LDO，却不会牺牲拾音一致性。
在续航敏感的可穿戴设备中，这种“宽压+低静态电流”的组合，让电源架构的设计自由度显著提升。
二、射频抗干扰：从参数到系统设计的落地
射频抗干扰是MEMS麦克风选型中最容易被“参数化”讨论、却最需要在系统层面验证的指标。
MP421A-AT03D的电源抑制比（PSRR）为73dB（200mVpp正弦波，1kHz，VDD=1.8V），电源抑制（PSR）为-96dBV(A)（100mVpp方波@217Hz）。217Hz恰好是GSM/TD-LTE帧结构的典型谐波频率，这个测试条件本身就是针对手机射频干扰场景设计的。
但真正决定射频抗干扰表现的，不只是麦克风本身。
MEMS麦克风的射频干扰路径主要有两条：一是通过电源引脚耦合进入，二是通过声学端口和封装缝隙以电磁场形式耦合。前者可以通过PSRR指标评估，后者则高度依赖封装设计和PCB布局。MP421A-AT03D采用金属罐LGA封装，金属盖本身构成了一层电磁屏蔽层，配合内部差分电容检测结构，能够有效抑制射频场耦合-。
在系统层面，华芯邦在推荐接口电路中给出了明确的布局指引：MIC周围的元件应尽量靠近麦克风放置，而Codec侧的去耦和滤波元件应靠近Codec放置。这一区分看似简单，实则反映了模拟信号链布局的核心逻辑——将可能引入噪声的环节尽量分散，避免噪声在麦克风输出端叠加。
MP421A-AT03D的灵敏度匹配精度为±1dB，这对于TWS耳机的双麦降噪架构（前馈+反馈）具有直接的工程价值。两颗麦克风配对后，降噪算法无需额外做增益校准，减少了产线调试环节，也降低了因灵敏度不一致导致的降噪深度衰减风险。
三、封装设计：0.95mm高度背后的集成考量
2.75mm × 1.85mm × 0.95mm，这是MP421A-AT03D的封装尺寸。0.95mm的高度在当前的MEMS麦克风中处于超薄档位。
这个尺寸意味着什么？在典型的豆式TWS耳机中，主板空间被电池、扬声器和天线反复挤压，留给麦克风的空间往往是不规则的边角区域。0.95mm的高度让麦克风可以贴装在电池支架的侧面，甚至塞入扬声器后腔与壳体之间的缝隙中。对于ID设计驱动的TWS产品而言，这种封装灵活性是数字麦克风难以提供的——数字麦克风需要额外的PDM时钟走线，通常要求更规整的布板空间。
声学端口直径为φ0.5mm，采用顶部收音设计。顶部收音在声学结构上有明确的工程目的：缩短声波到达振膜的距离，减少声音在腔体内的反射和驻波。在TWS耳机中，麦克风通常需要透过壳体上的一个微小开孔拾音，顶部出音可以更灵活地匹配防水防尘网，同时降低声学路径上的高频衰减。
封装工艺方面，MP421A-AT03D支持标准SMD回流焊，兼容Sn/Pb和无铅焊接工艺，符合RoHS/无卤素标准。对于已经导入无铅制程的产线，这意味着不需要为导入这颗器件而调整回流焊温度曲线。0.022g的重量也降低了SMT贴装过程中的偏位风险。
需要特别注意的是，规格书明确提示：进声孔不能受压、不能抽真空、不能刷板。这在SMT产线中需要转化为具体的工艺管控点——真空吸嘴的吸取位置应避开声学端口区域，清洗工序中应避免高压气流直接冲击声孔。这些细节在选型阶段容易被忽略，却在量产阶段直接影响良率。
四、模拟输出与数字输出：选型逻辑再审视
数字麦克风在近年来的增长有目共睹，PDM/I²S接口的简洁性降低了系统设计的入门门槛。但对于TWS耳机和便携音频设备，模拟输出仍有不可替代的工程优势。
信号链的透明度。模拟输出意味着音频信号未经内部DSP处理，直接以原始电压形式输出。终端厂商可以自由选择Codec和降噪算法，不受麦克风内置处理的限制。对于追求差异化音色调教的旗舰产品，这种“可玩性”是模拟麦克风的核心竞争力。
阻抗匹配的灵活性。MP421A-AT03D的输出阻抗为300Ω（@1kHz），属于典型的模拟MEMS麦克风输出阻抗范围。这个阻抗高于运放通常的低输出阻抗，因此需要在信号链设计中注意Codec输入阻抗的匹配。只要在Codec前端保留适当的RC低通滤波，就可以在麦克风输出端实现有效的抗混叠和射频滤波-。
多麦阵列的可扩展性。当系统需要2颗以上麦克风组成阵列时，模拟输出的布线复杂度低于PDM总线——每颗数字麦克风需要独立的时钟和数据线，而模拟麦克风只需各自的输出线和共享的电源/地线。在空间受限的耳机主板中，这一差异可能直接影响布板可行性。
当然，选择模拟输出也意味着工程师需要承担更多的信号链设计责任。电源噪声、地弹、Codec输入偏置电压的匹配，都需要在电路设计阶段逐一确认。但如果团队具备模拟音频设计经验，这些工作带来的性能回报是值得的。
五、应用场景匹配：从参数到场景
将MP421A-AT03D的参数映射到具体应用场景，可以更清晰地看到它的适用边界。
TWS耳机通话与降噪。58dB信噪比和130dB AOP的组合，使麦克风在嘈杂环境中的动态余量充足。正常语音通话约60dB SPL，KTV环境约100dB SPL，而130dB AOP意味着即便在演唱会前排或建筑工地等极端声压环境下，麦克风也不会进入削波失真。0.08%的THD（94dB SPL @1kHz）在同价位模拟MEMS麦克风中属于第一梯队，降低了后端Codec ADC的负担。
可穿戴设备的语音交互。宽压设计（1.5V-3.6V）和低静态电流，使其适配采用小容量电池的可穿戴设备。全向拾音特性保证了无论设备佩戴角度如何变化，拾音灵敏度保持一致，为语音唤醒和指令识别提供了稳定的输入信号。
笔记本电脑和平板电脑的视频会议。顶部收音配合全向性，适合设备边框上的狭长麦克风开孔。±1dB的灵敏度匹配精度，在多麦阵列（如波束成形方案）中减少了校准工作量。
选型的本质是系统权衡
MP421A-AT03D所代表的模拟输出MEMS麦克风，其工程价值不在于某一个参数“碾压”竞品，而在于它在功耗、抗干扰、封装和信号链灵活性之间提供了一种经过验证的平衡方案。
对于正在定义TWS耳机或便携音频产品的硬件团队，选型的起点不应该是“模拟还是数字”的路线之争，而应该是：系统的功耗预算是多少？射频环境有多复杂？PCB留给麦克风的空间是什么形状？信号链由谁主导？回答这些问题之后，参数表中的数字才会真正转化为产品竞争力。如需获取MP421A-AT03D的完整规格书或申请样品，欢迎访问华芯邦官网或联系技术支持团队。更多MEMS声学麦克风的技术解析，可参阅站内文章《MP381A-AB02 MEMS麦克风以-38dB灵敏度与薄金属罐LGA封装赋能智能设备》和《智能终端设备迭代加速：麦克风技术路线深度解析与选型策略》。
