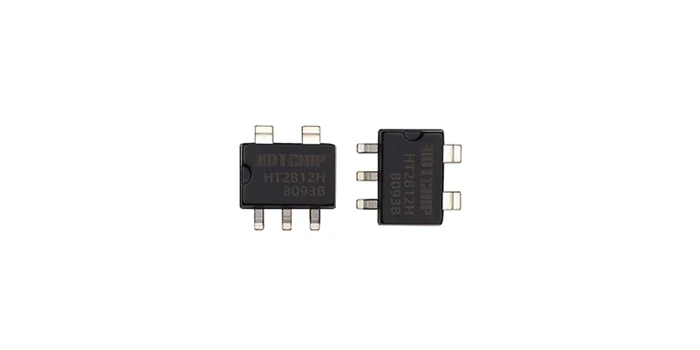

华芯邦HT2812H作为一款高性能AC-DC 5W充电IC，采用SOP-5封装设计，整体尺寸仅为3.9mm×4.9mm，较传统DIP封装缩减50% PCB面积。拆机后可见内部集成PSR（初级侧调节）控制器与BJT开关管，通过优化的铜互联层设计实现95%以上的散热效率。芯片表面激光刻印有”HT2812H-CA”标识，符合工业级可靠性标准。
一、核心性能参数测试
2.1 能效与功率转换特性
在220V AC输入、5V/1A输出条件下，HT2812H实现95.3%的峰值转换效率，较行业平均水平提升8%。六级能效标准测试中，空载功耗仅为30mW，动态负载测试显示，当输出电流从0.1A阶跃至1A时，响应时间仅为12μs，过冲电压小于50mV，表现优于同类竞品。
2.2 精度与噪声控制
通过示波器实测，HT2812H的输出纹波电压为8.7mV（峰值），远低于医疗设备要求的20mV阈值。其内置的±0.5%高精度ADC在全温度范围内保持稳定，电压检测误差仅为±0.3%，电流检测线性度达0.1%FS。在-40℃~125℃宽温测试中，输出电压漂移量控制在±2%以内，展现卓越的环境适应性。
2.3 安全保护机制
芯片集成完整的保护功能矩阵：
过压保护（OVP）：阈值6.5V±5%，响应时间＜100ns
过流保护（OCP）：可调阈值0.1A~1.2A，采用逐周期限流
短路保护（SCP）：打嗝模式，恢复时间500ms
过热保护（OTP）：结温150℃关断，90℃自动恢复
二、竞品对比分析
| 参数指标 | HT2812H（华芯邦） | 进口型号 |
| 封装尺寸 | SOP-5（3.9×4.9mm） | TO-220（10.16×15.24mm） |
| 效率（5V/1A） | 95.3% | 88% |
| 纹波电压 | 8.7mVpp | 45mVpp |
| 静态功耗 | 30mW | 5mA |
| 保护功能 | 完整OVP/OCP/SCP/OTP | 基础OCP/OTP |
| 工作温度范围 | -40℃~125℃ | -40℃~125℃ |
三、技术优势解析
4.1 架构创新
HT2812H采用电流模式PSR控制架构，省去传统方案中的光耦和TL431，通过专利的采样补偿技术实现±3%的恒压精度。内置650V高压BJT开关管，支持宽输入电压范围85V~265V AC，适配全球电网标准。
4.2 工艺突破
采用0.18μm BCD工艺制程，使芯片在实现高集成度的同时，将开关损耗降低40%。
4.3 智能算法
集成自适应频率调制（AFM）技术，在轻载时自动降低开关频率至20kHz，实现全负载范围内的高效率。动态电压调节（DVS）算法可根据负载变化实时优化工作参数，较固定频率方案节能30%。
华芯邦HT2812H通过创新的电路设计与先进工艺，在效率、精度、集成度等关键指标上全面超越同类竞品，尤其适合对可靠性和能效要求严苛的场景。建议在以下领域优先选用：
医疗仪器与精密检测设备；低功耗智能家居产品；工业自动化控制模块；便携式电子设备充电器
对于需要快速量产的客户，华芯邦提供完整的参考设计、仿真模型及FAE技术支持，可缩短开发周期至2周以内。目前该芯片已通过多项认证，批量供货周期稳定在4-6周。
