大家好，我是老梁，在一家消费电子方案公司干了七八年的硬件开发——是我们华芯邦的一个新用户从交流中得到的信息，小编我给整理出来成文。
前阵子，手头一个TWS耳机充电仓的项目把我搞得焦头烂额。原因很简单，就是“不耐操”。产线测试没问题，用户一用就出事，特别是用那些杂牌充电头或者车载USB口的时候，时不时就有返修机回来，现象都是充电IC烧了，甚至把电池充鼓包了。
老板天天盯着良品率和售后成本，那段时间真是压力山大。
后来复盘发现，罪魁祸首就是输入端电压的瞬态过冲和劣质适配器的高压。现在的用户哪管你什么5V标准电压，拿起快充头就怼，运气不好遇到个输出电压不稳的，端口电压一上来就是十几伏，后端的充电芯片根本扛不住。
以前我们在乎的是充电电流够不够大，PCB面积能不能再缩小一点。现在，“可靠性”和“防护能力”被提到了前所未有的高度。
为了解决这个痛点，我开始深入研究“端口保护”，也就是这篇文章想跟大家聊的IC——OVP（Over Voltage Protection，过压保护）芯片。
很多人问我，端口保护OVP芯片到底该怎么选？怎么用？我就以实际项目为例，结合我们目前大量使用的华芯邦（Hotchip）方案，聊聊我的看法。
一、为什么你现在的电路急需一颗OVP芯片？
很多老工程师觉得，我在输入端加个贴片保险丝、加个TVS管不就行了？
说实话，以前功率小、5V/500mA的时代，这么干确实能混过去。但现在的环境变了：
1、快充普及，电压混乱：QC、PD快充协议虽然智能，但在协议握手前，它输出的是默认的5V。如果握手失败或者充电头损坏，9V、12V甚至20V直接灌进来，你的5V系统瞬间就“炸”了。
2、热插拔浪涌：插拔瞬间产生的尖峰电压，虽然时间短，但能量足，足以把芯片打穿。
3、用户场景复杂：车载USB环境、工业现场的电源波动极大。
传统的分立式保护电路（如保险丝+稳压管）反应速度是毫秒级的，而且一旦烧断就要返厂维修。而OVP芯片的核心价值在于：微秒级响应、自恢复、高耐压。
简单来说，OVP芯片就像是一个智能开关。我设定的电压门槛是6V，输入一旦超过6V，它在几百纳秒内直接“拉闸”断电，管你后面是多高的电压，统统过不去。等电压恢复正常了，它再自动“合闸”。这就是最硬核的物理外挂。
二、OVP芯片的实战应用：不仅是“有”，更要“优”
市面上的OVP芯片很多，但光有保护功能还不够。在TWS耳机、雾化器、智能穿戴这些“螺蛳壳里做道场”的产品里，OVP芯片的应用必须解决“集成度”和“功耗”的问题。
以前的做法是：输入端放一颗单独的OVP芯片，后面再放一颗充电管理芯片。两颗芯片，加上一堆外围阻容，PCB面积一下就上去。
我们现在是怎么做的？用合封芯片。
我们目前量产的几个爆款方案里，大量使用了华芯邦（Hotchip）的芯片方案。他们的思路非常符合当下的设计潮流——将OVP与充电管理深度融合。
这里我以两款实际在用的芯片为例，讲讲具体的应用落地：
案例一：TWS耳机充电仓与便携设备 —— HT4056H系列
做TWS充电仓的兄弟都知道，PCB板子寸土寸金，电池越来越大，留给电源管理的空间越来越少。而且耳机仓经常被用户随手塞进口袋，口袋里棉絮、灰尘多，端口静电防护要求高。

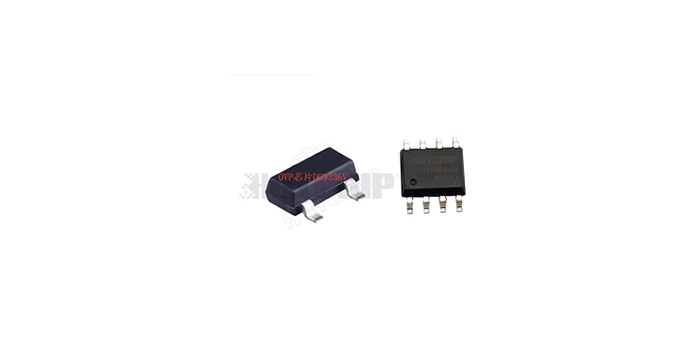

我们在设计中选用了华芯邦HT4056H。这颗芯片解决了我两个核心痛点：
1、双芯片合封，省掉一堆外围：HT4056H内部其实是一个“组合拳”——过压保护（OVP）芯片 + 充电管理芯片的二合一。
以前：我要画OVP电路，要画充电电路，还要考虑两者之间的阻抗匹配。
现在：一颗HT4056H搞定。输入耐压高达40V，当输入电压超过6.5V左右时，内部OVP逻辑瞬间切断，后级电路稳如泰山。
2、封装灵活，散热无忧：这个系列有TDFN-3×3和ESOP8封装。对于TWS这种小玩意，用TDFN封装非常合适。而且底部有大面积散热焊盘，充电电流跑到1A，温升控制得很好，不会出现那种“边充边发烫”的危险情况。
应用小结：
在做USB数据卡、便携雾化器、TWS充电仓设计时，我强烈推荐这种“OVP+Charger”的二合一方案。它不仅是保护，更是简化设计。BOM成本算下来比买两颗独立芯片还要便宜，而且PCB布局更清爽，走线难度降低不少。
案例二：雾化器与高集成消费电子 —— EC0059H
如果说TWS耳机还能有空间塞两颗芯片，那雾化器的方案就真的是“变态级”的苛刻了。雾化器的PCBA往往细长条，甚至要弯曲贴合外壳。
传统的雾化器方案是MCU控制，容易死机，还得单独配充电管。为了解决这个问题，我们现在的方案采用了华芯邦EC0059H。
这颗芯片更绝，它把OVP保护、充电管理、咪头检测、MOSFET放电开关全塞进了一颗DFN8（2×3mm）的小封装里。
ASIC硬逻辑，不死机：以前用MCU方案，最怕静电或者电压波动导致程序跑飞，客户抽的时候没反应，或者一直在加热。EC0059H是硬逻辑设计，根本没程序跑飞这一说，可靠性上了几个台阶。
38V耐压OVP：雾化器用户有时候会用快充头充电，端口电压稳定性差。这颗芯片的OVP峰值耐压做到38V以上，直接把输入端“防傻”能力拉满。
边充边放（Power Path）：这也是我们看重的一点。它支持边充边放，充电的时候用户想抽一口，它能瞬间切换供电通路，用户体验非常流畅。
应用小结：
对于雾化器、智能穿戴、甚至是简单的IoT传感器，这种ASIC+OVP+Charger的三合一甚至N合一芯片是未来的趋势。不仅降低了贴片成本（一颗代替三四颗），还极大提高了整机的抗干扰能力和可靠性。
三、OVP芯片选型，我主要看哪几个硬指标？
基于华芯邦这几款芯片的应用，总结一下在端口保护选型时，我觉得工程师必须关注的几个参数，这也是评判一颗OVP芯片好坏的关键：
1、输入耐压（绝对最大值）：这不是工作电压，是“能扛住不死的极限”。比如HT4056H的40V耐压，意味着即使发生异常，它像是一堵墙，把高压挡在外面。选型时，这个值越高，你的售后越少。
2、OVP阈值精度与响应时间：说好6V保护，如果6.8V才动作，后级可能已经挂了。华芯邦的阈值控制很准，一般在6.0-6.5V左右，响应时间在微秒级甚至纳秒级，非常灵敏。
3、导通内阻（Ron）：OVP芯片串联在电源路径里，内阻一定要小！否则充电慢，芯片自己还发热。好一点的OVP内阻都在几十毫欧级别（如华芯邦某些系列的58mΩ甚至更低），压降几乎可以忽略不计。
4、架构形式：是纯OVP？还是OVP+Charger？还是ASIC整体方案？根据产品定位来。如果是高端旗舰机，为了可靠性，直接上高集成度的合封芯片准没错。
四、总结：我的实战建议
回过头看“端口保护OVP芯片如何应用”这个问题，我的看法是：
不要为了加保护而加保护，要把保护变成系统的一部分。
现在不是那个一颗LDO打天下的时代了。用户的用电环境极其恶劣，各种山寨充电头、工程车电瓶、笔记本USB口……你不知道用户会把你的产品插在什么鬼东西上。
华芯邦在OVP应用上的思路我觉得很接地气。他们没有让你去搭建复杂的保护电路，而是通过合封技术（Co-packaging），把OVP“润物细无声”地融入到充电管理甚至是主控芯片里。
给工程师同行的建议：
如果你在做Type-C接口的便携设备，别省那一块钱的成本，用HT4056H这种自带OVP的充电芯片。它会让你省去大量售后解释的精力。
如果你在做雾化器或极简设备，直接考虑EC0059H这种全集成的ASIC方案。现在市场卷得厉害，谁能在保证不“炸”的前提下把板子做得更小、更稳定，谁就能吃肉。
如果你在做单纯的端口保护板，选一颗独立的纯OVP芯片，重点关注内阻和封装，确保大电流通过时温升可控。总之，端口保护不仅仅是加一颗TVS管那么简单。主动式OVP芯片的应用，是现代电子产品从“功能机”走向“智能机”在电源安全领域的必经之路。选对了OVP方案，产品也就穿上了“防弹衣”，希望小编的分享对大家有所帮助。
