消费电子周边产品非常之多了，手电筒早已不再局限于简单的照明工具。对于户外爱好者、应急储备以及专业检修人员而言，现代手电筒不仅要求高亮度，更迫切需求反向充电功能，使其能瞬间变身移动电源，为智能手表、蓝牙耳机甚至手机提供应急续航。

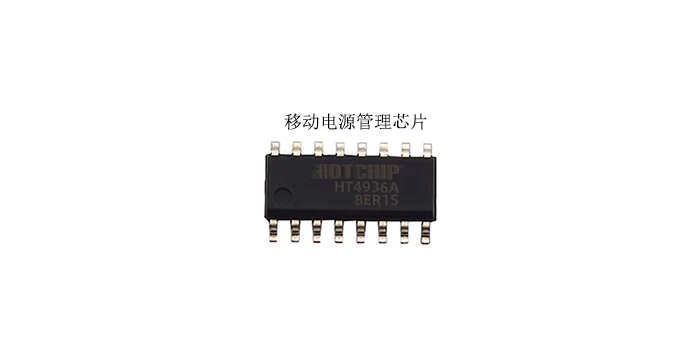

然而，在指甲盖大小的电路板空间内，同时实现高效的锂电充电管理、稳定的5V升压输出、精准的电量显示以及高亮LED驱动，对传统的分立式设计方案提出了严峻挑战。华芯邦（Hotchip）推出的HT4936A，正是为解决这一痛点而生的高集成度充放电管理单片IC。本文将从实际应用出发，深度拆解如何利用HT4936A打造一款兼具手电筒照明与移动电源功能的便携设备。
一、行业痛点：当“照明工具”遇上“充电使命”
传统的多功能手电筒设计通常面临三大难题：
1. 空间受限：手电筒筒身细长，PCB多为圆形或细长条形，无法容纳复杂的移动电源升降压电路和多个保护IC。
2. 发热严重：升压电路若采用非同步整流方案，效率低下，在大电流放电（如为手机充电）时发热量巨大，影响手持体验和安全性。
3. 功能割裂：照明驱动电路与电源管理电路各自独立，导致电池保护机制不统一，容易出现电池过放损坏，且无法实现精准的电量提示。
HT4936A的出现，将充电管理、同步升压、电量指示、手电驱动四大核心功能集成于单一的SOP16封装内，为上述难题提供了一套优雅的“交钥匙”方案。
二、HT4936A核心亮点：不止是充电，更是系统级集成
根据华芯邦官方规格书及行业测评数据显示，HT4936A并非简单的“充电芯片+升压芯片”的合封，而是在架构上进行了深度优化。
1. 超高集成度，BOM成本革命性降低
在传统方案中，实现1A充电+1A放电+4灯电量+手电驱动，至少需要1颗充电IC、1颗升压IC、1颗MCU（用于电量逻辑）及若干MOS管。而HT4936A将这一切整合：
内置1A线性充电：支持三段式充电（涓流/恒流/恒压），充电电流可通过外部电阻调节，默认短路IPROG引脚至地即可实现1A快速充电。
内置1A同步整流升压：升压效率最高可达90%。同步整流技术替代了传统升压电路中的续流二极管，大幅降低了热量产生，这对于密闭的金属手电筒筒身而言至关重要。
直接LED驱动：最引人注目的是Pin 3（LED）专门用于驱动手电筒灯，最大支持50mA驱动电流且无需外部限流电阻。这极大简化了照明部分的电路设计。
2. 0V电池激活与智能温控，提升耐用性
可充0V电池：对于长期放置导致电压趋近于0的锂电池，传统充电IC会拒绝充电。HT4936A支持对0V电池的小电流激活修复，极大提升了产品的容错率和电池利用率。
可调节温度保护：芯片内置NTC端口，可外接热敏电阻监控电池温度。同时，芯片自身具备130℃智能降流功能，当内部温度过高时自动降低充电电流直至0，防止热失控。
3. 极简的苹果/安卓兼容设计
Pin 4（DPDN）引脚专为兼容设备握手协议设计，通过简单的分压电阻设置即可模拟苹果设备的识别信号，确保为iPhone或iPad充电时不会发生“不充电”或“电流跳变”的兼容性问题。
三、应用场景实战：打造一款“4灯手电筒移动电源”
结合HT4936A的典型应用电路图，我们来解析一个具体的产品实现方案。
3.1 系统架构框图
一个完整的HT4936A应用系统由以下几部分构成：
1. 输入源：Micro USB或Type-C接口，输入5V（VIN）。
2. 核心控制：HT4936A（SOP16）。
3. 储能单元：单节18650锂电池或聚合物锂电池（BAT+ / BAT-）。
4. 输出单元：USB-A母座（VOUT）用于给手机充电；大功率LED灯珠（接LED引脚）用于照明。
5. 交互单元：4颗LED电量指示灯（L1-L4）及轻触按键（KEY）。
3.2 工作流程与功能实现
1. 充电管理：精准的三段式呵护
当通过Micro USB接入5V适配器时，HT4936A自动检测电池电压：
涓流模式：若电池电压低于2.8V，芯片以较小电流（约满充的10%）进行预充，激活过度放电的电池。
恒流模式：电池电压超过2.8V后，进入恒流充电，电流由IPROG引脚对地电阻设定（典型值1.2K对应1A）。
恒压模式：电池接近满电时，电压恒定。
灵活性：通过VPROG引脚（Pin1）配置浮充电压。悬空时，截止电压为4.22V，适用于标准锂电池；接地时，截止电压提升至4.35V，适配高压高能量密度电池。
2. 电量显示：四灯逻辑与低压预警
L1-L4四个引脚直接驱动4个LED。在充放电过程中，其显示逻辑直观：
充电指示：电量<25%时L1闪，L2-L4灭；25%-50%时L1常亮L2闪；以此类推。充满电后四灯常亮。
放电指示：按下按键或插入负载时，根据电池电压点亮相应数量的LED。
低压预警：当电池电压临近过放点（2.8V）时，LED灯会通过特定频率闪烁提醒用户充电，有效防止电池因过放而损坏。
3. 手电筒功能：一键直驱
这是HT4936A最具特色的应用场景。
硬件连接：将一个大功率白光LED的正极通过限流措施（虽芯片声称无需外部电阻，但实际可根据亮度需求微调）连接至Pin3（LED），负极接地。
逻辑控制：短按KEY按键（Pin9），系统开启升压输出；长按KEY按键，则直接驱动LED灯亮起。芯片会根据电池电量自动调节，且由于LED驱动独立于升压通道，即使电池电压较低，手电筒依然能维持基本的照明。
4. 边充边放与自动唤醒
边充边放：手电筒在充电的同时，如果用户在USB口插入了负载（如手机），HT4936A支持自动切换路径。输入电流会优先供给负载，余量再给电池充电，实现了“充电宝”功能中的路径管理（Power Path）。
自动唤醒：当插入手机等负载时，芯片自动检测并启动升压，无需按键操作；当负载电流小于50mA或拔掉负载后，芯片自动进入休眠模式，静态电流低至10uA，极大延长了电池的待机时间。
四、技术深挖：参数背后的设计考量
对于研发工程师而言，以下参数是PCB Layout和系统稳定性设计的关键：
4.1 关键电气参数解读
输入电压范围（4.5V-6V）：完美兼容传统的5V USB适配器，6V的耐压留有一定余量，能防止热插拔尖峰损坏芯片。
升压输出（5.10V Typ）：输出电压典型值为5.10V，略高于标准USB电压，这考虑到了线路损耗（IR Drop），确保在手机端依然能维持5V的有效充电电压，实测带载能力强。
自动关机负载阈值（50mA）：这一设置非常巧妙。它既能保证在给蓝牙耳机等小电流设备充电时不会误关机（因为耳机充电电流通常大于50mA），又能在设备充满断开后及时休眠省电。
4.2 Layout布局的黄金法则
根据华芯邦的PCB Layout参考指南：
1. 功率地与模拟地分离：HT4936A有独立的PGND（Pin13）和AGND（Pin14）。Layout时必须将大电流路径（电池负极、输入电容地、输出电容地）汇集于PGND，而芯片内部模拟小信号地接AGND，最后单点连接。这能有效避免升压大电流对充电检测和电量检测的干扰。
2. 电感靠近LX引脚：升压电感（推荐22uH）必须尽可能靠近LX（Pin12）和VOUT（Pin10）的滤波电容，以减少电磁辐射和开关噪声。
3. 热设计：虽然效率高达90%，但1A充电和1A升压同时工作时仍有发热。需确保芯片底部的散热片（若有）或PCB铜箔有足够的面积辅助散热。
五、市场竞争与差异化优势
在移动电源IC市场，类似IP5306、4056系列等芯片占据大量份额。HT4936A的差异化竞争优势体现在何处？
5.1 精准卡位“带照明”的细分市场
通用移动电源IC通常只管理充放电，如需照明功能，必须外加MCU控制一颗MOS管来开关手电筒。这不仅增加了成本，还占用了宝贵的PCB空间。
HT4936A将手电驱动“原生集成”，使得生产带照明功能的移动电源或多功能手电筒时，无需编程、无需额外MOS，极大降低了开发门槛和生产难度。
5.2 低功耗与长待机
10uA的待机电流在同类产品中表现优秀。对于可能数月不用的应急手电筒/移动电源而言，低静态电流意味着再次取出时电池仍有电，关键时刻不掉链子。
5.3 完备的保护机制
ESD防护：4KV的抗静电能力，保证了生产装配和日常使用中的可靠性。
过压/过流/短路保护：升压输出具有过压保护（5.8V关断），输出短路时芯片自动限流或关断，故障解除后自动恢复，增强了产品的鲁棒性。
六、市场展望：物联网边缘节点的移动能源
随着物联网的发展，越来越多的便携设备，如蓝牙标签、便携传感器、户外GPS追踪器等，都需要一个小型化、自带电池且能提供5V总线电压的电源模块。HT4936A凭借其小巧的SOP16封装和单电感方案，非常适合作为这些物联网边缘节点的电源核心。
设想一下：一台户外安装的温湿度传感器，内置一节18650电池，通过HT4936A管理充电（配合小型太阳能板），平时以低功耗运行，当维修人员靠近时，通过按键启动升压，直接为蓝牙调试盒或手机供电进行数据交互。这正是HT4936A所能构建的应用蓝图。
七、结语
华芯邦HT4936A以其“充电、升压、显示、照明”四位一体的高度集成设计，为当前同质化严重的便携电源市场提供了一个极具竞争力的解决方案。它不仅简化了工程师的设计难度，缩短了产品上市周期，更通过90%的高效率和多重保护机制，提升了终端产品的用户体验与安全性。对于正在规划下一代多功能手电筒、迷你移动电源或便携式工业设备的厂商而言，深入评估HT4936A的技术细节，或许就是解锁产品差异化竞争的关键一步。
